6
Подача газообразного топлива
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии DB
установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель. С горелками
этой серии используются одноступенчатые газовые рампы низкого давления (максимальное рабочее
давление 500 мбар) и одноступенчатые газовые рампы высокого давления (максимальное рабочее
давление 4 бар) Подача газа может осуществляться как
с правой, так и с левой стороны от горелки.
Подробная информация о компонентах газовых рамп и принадлежностям к ним см. в главе
«Дополнительное оборудование для промышленных горелок» стр

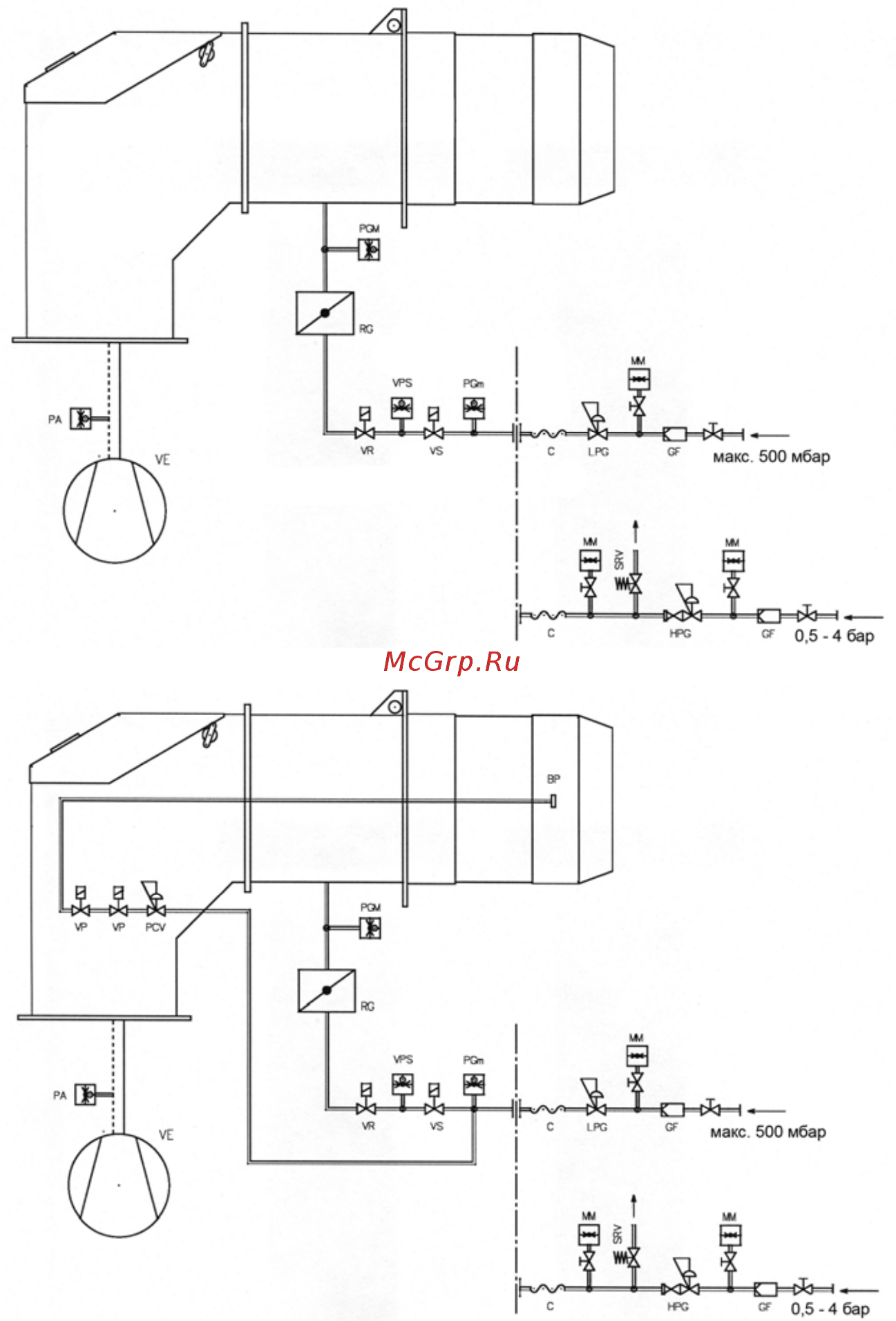

DB 4-6
DB 9-12-16-20
VE Вентилятор
PA Реле минимального
давления воздуха
PGM Реле максимального
давления газа
RG Дроссельная заслонка
BP Пилотная горелка
VP Клапан пилотной
горелки
VR Регулирующий клапан
VPS Блок контроля
герметичности
клапанов
VS Предохранительный
клапан
PGm Реле минимального
давления газа
C Антивибрационная
вставка
LPG Стабилизатор
даления газа низкого
давления
MM Манометр
GF Фильтр
SRV Предохранительно
сбросной клапан
HPG Стабилизатор
даления газа
высокого
давления
PCV Стабилизатор
давления газа
пилотной горелки
Потери давления газа на горелке
На графиках показаны суммарные потери давления газа на головках горелок и дроссельной
заслонке.
Для определения минимально необходимого давления газа перед газовой рампой к
суммарным потерям на головке горелки необходимо добавить аэродинамическое сопротивление
теплогенератора и суммарные потери давления на газовой рампе.
