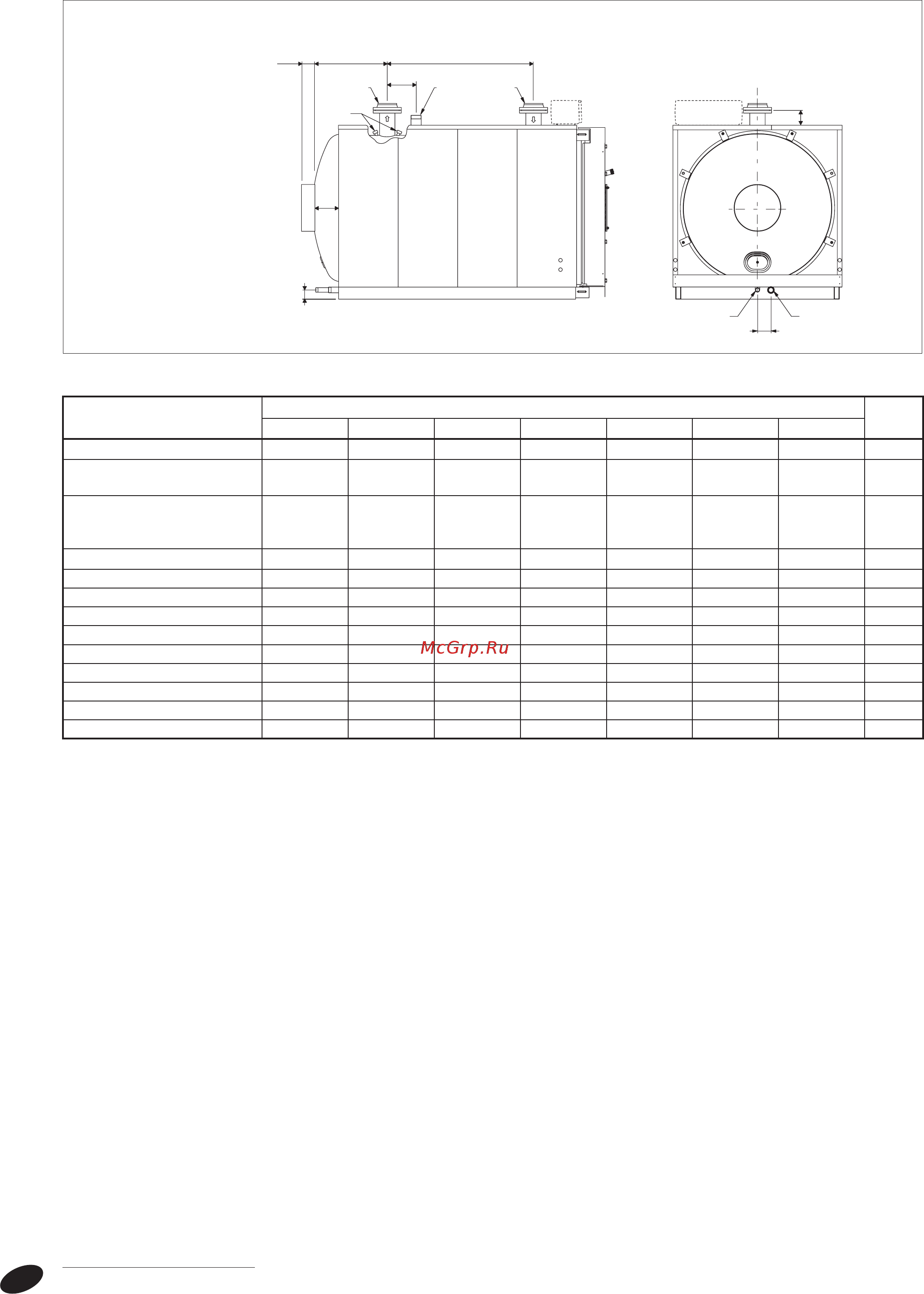

Riello RTQ 1020 [24/46] Rtq 2620 5000
![Riello RTQ 1020 [24/46] Rtq 2620 5000](/views2/1662316/page24/bg18.png)
МОНТАЖНИКА
24
RTQ 2620÷5000
AB70
1 4
3
C
2
5 6
D
F
E
G
ОПИСАНИЕ
RTQ
2620 2920 3200 3500 4000 4500 5000
1 - Подающая линия
*
DN150 DN175 DN175 DN175 DN200 DN200 DN200
Ø
2 - Гильза для
датчиков
G1/2" G1/2" G1/2" G1/2" G1/2" G1/2" G1/2"
Ø
3 - Присоеди-нение
группы
безопасности
DN100 DN100 DN100 DN100 DN125 DN125 DN125
Ø
4 - Обратная линия
*
DN150 DN175 DN175 DN175 DN200 DN200 DN200
Ø
5 - Слив конденсата
G1"1/4 G1"1/4 G1"1/4 G1"1/4 G1"1/4 G1"1/4 G1"1/4
Ø
6 - Слив из котла
G1"1/2 G1"1/2 G1"1/2 G1"1/2 G1"1/2 G1"1/2 G1"1/2
Ø
A
2050 2115 2215 2215 2410 2660 2850
мм
B
610 610 608 610 690 690 762
мм
C
100 95 95 107 100 100 100
мм
D
500 500 500 500 550 550 550
мм
E
129 129 130 137 150 150 155
мм
F
132 132 135 125 160 160 165
мм
G
245 250 250 250 280 280 350
мм
(*) Все фланцевые соединения - PN6 по стандарту UNI EN 1092-1.
