СЕРВИСНОЙ СЛУЖБЫ
38

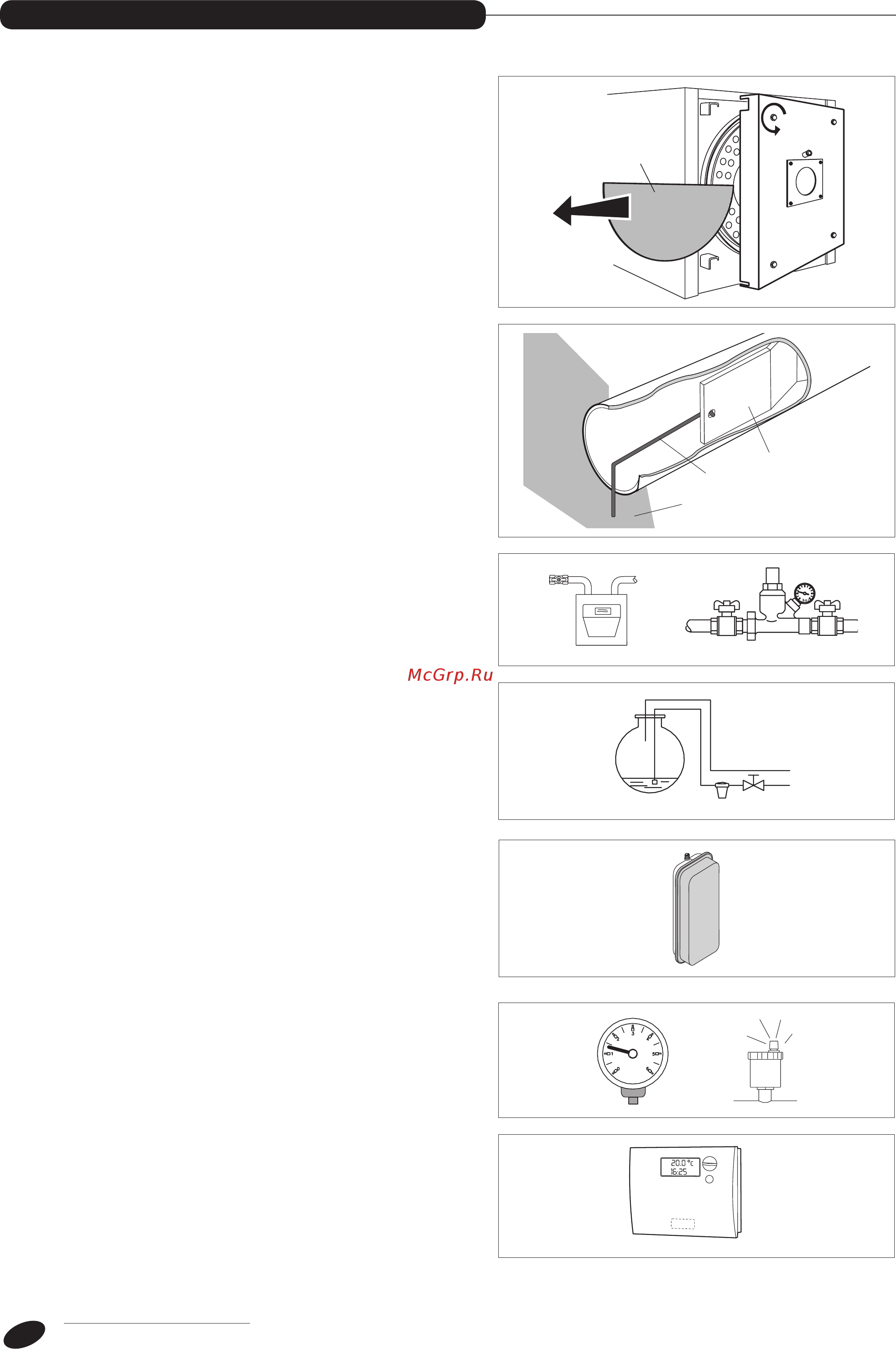

Перед тем, как производить розжиг и проверку рабо-
тоспособности котлов
RTQ r, убедитесь, что:
- Лист картона (1) защищает теплоизоляцию дверцы
от повреждения.
-
Турбуляторы (2) установлены правильно (горизон-
тально) внутри дымогарных труб, а фиксирующие
защёлки (3) упираются в трубную решетку (4)
- вентили на трубопроводе воды и на трубопроводе
топлива открыты
- топливо поступает
- в расширительный бак закачано правильное давле-
ние
- в холодном состоянии давление в котле превыша-
ет значение 1 бар и не превышает максимального
допустимого значения для данного котла
- из котла и системы отопления удален воздух
- к котлу подключены электропитание и компоненты
(горелка, насос, пульт управления, термостаты, и
так далее).
b обязательно соблюдайте полярность подключе-
ния фаза – нейтраль.
Обязательно заземлите котел
1
2
3
4
ПОДГОТОВКА К ПЕРВОМУ ПУСКУ
ПОДГОТОВКА К ПЕРВОМУ ПУСКУ
ДЛЯ СЕРВИСНОЙ СЛУЖБЫ
