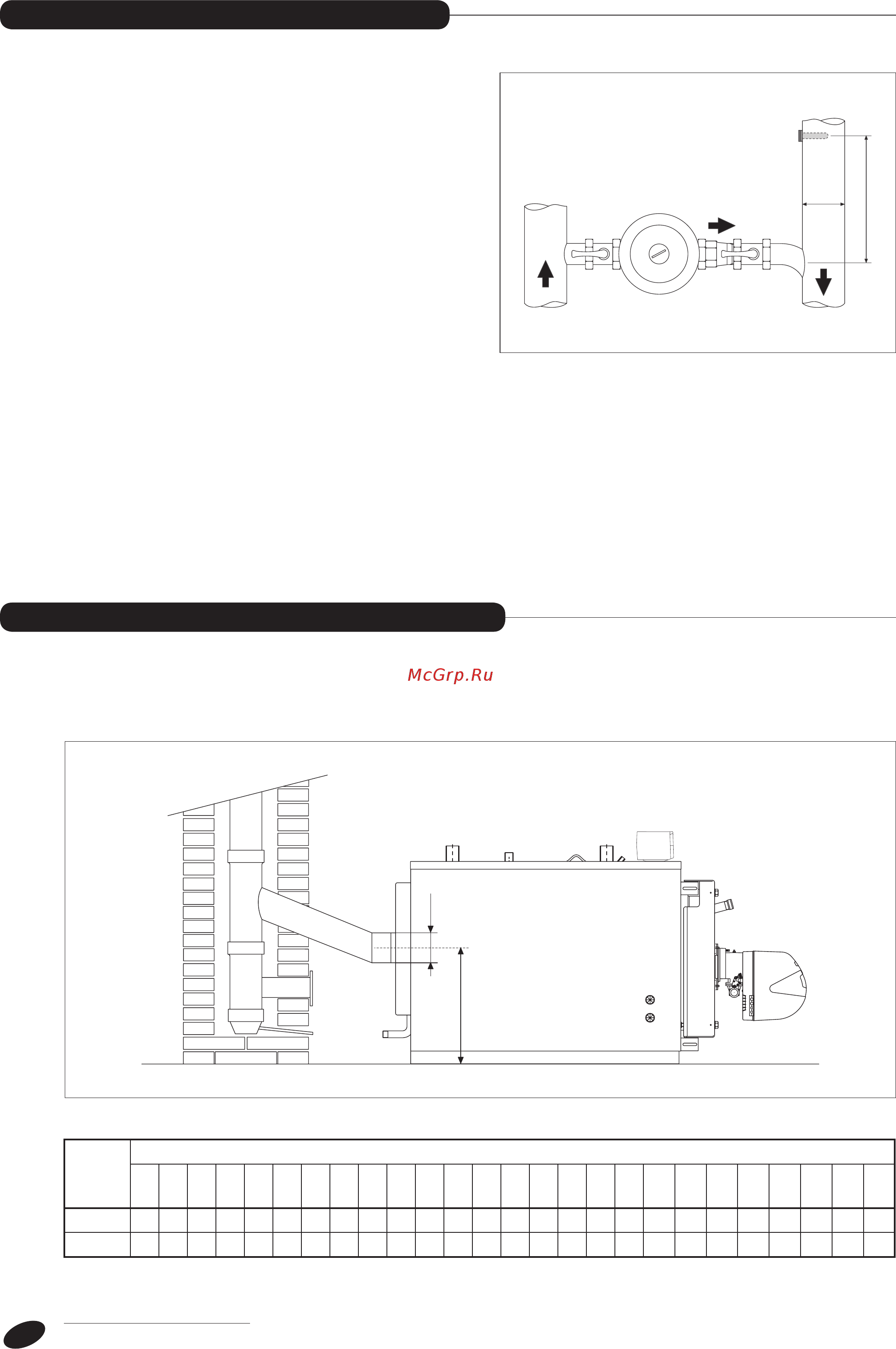

![Riello RTQ 1020 [26/46] Антиконденсатный насос](/views2/1662316/page26/bg1a.png)
МОНТАЖНИКА
26
Дымоотводящая труба и присоединение к дымоходу должны соответствовать действующим СНиПам. Дымоходы
должны быть жесткими, герметичными, жароустойчивыми, устойчивыми к конденсату и механическому воз-
действию.
D
3÷5 D
b Чтобы измерять реальную температуру воды в обратном трубопроводе, с тем, чтобы управлять антикон-
денсатным насосом или для управления функциями выхода в рабочий режим, в случае систем с терморегу-
ляцией, необходимо установить гильзу для датчика температуры на расстоянии 3 – 5 диаметров обратного
трубопровода перед точкой врезки воды, идущей от антиконденсатного насоса.
b Если в системе имеются терморегуляторы помимо тех, которые находятся на пульте управления котла, они
должны быть совместимы как в части электрических соединений, так и в части рабочей логики.
Чтобы избежать образования конденсата в тракте
дымоудаления котла, во время переходного режима
работы и во время выхода на нормальный рабочий
режим, необходимо установить между подающей
и обратной линией котла антиконденсатный насос.
Производительность этого насоса должна состав-
лять от 20% до 30% от производительности цирку-
ляционного насоса котла. Он должен обеспечивать
температуру воды на входе в котел не менее 55°С и
должен отключаться с задержкой по крайней мере
3 минуты в случае отключения котла на длительный
период времени (полное отключение на ночь, на
выходные, и так далее).
H
0
30
6
0
9
0
Ø
МОДЕЛЬ
RTQ
154
203
235
297
323
357
418
467
537
597
715
837
920
1020
1250
1500
1700
2020
2320
2620
2920
3200
3500
4000
4500
5000
Ø (мм)
180 180 180 200 200 200 250 250 300 300 300 300 300 350 400 400 450 450 450 450 500 500 500 550 600 650
H (мм)
500 525 525 525 525 525 550 550 655 655 655 690 690 715 755 820 865 900 925 1015 1050 1050 1080 1155 1170 1250
АНТИКОНДЕНСАТНЫЙ НАСОС
АНТИКОНДЕНСАТНЫЙ НАСОС
УДАЛЕНИЕ ПРОДУКТОВ СГОРАНИЯ
УДАЛЕНИЕ ПРОДУКТОВ СГОРАНИЯ
