МОНТАЖНИКА
29
2
3
4
5
1
1
1
1
1
1
1
1
9
11
10
B

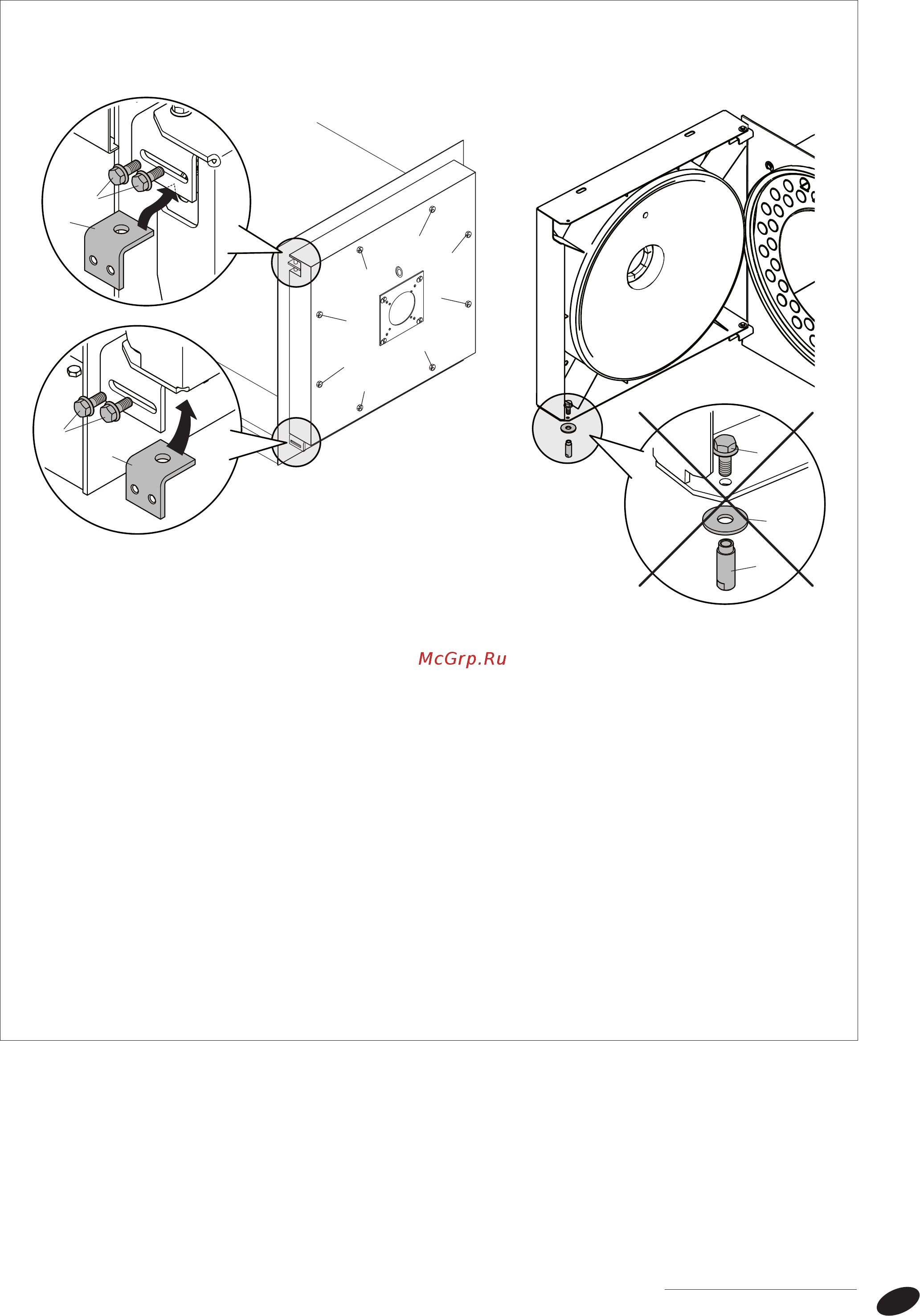

- Установить обратно верхний кронштейн двери
(3), на противиположной стороне и зафиксируйте
винтами (2).
- Установить обратно нижний кронштейн двери
(5), на противиположной стороне и зафиксируйте
винтами (4).
b Перед тем, как открыть дверь убедитесь,
что винты (2) и (4) хорошо закручены.
- Полность ослабьте винты (1) и откройте дверь.
- Снимите ось в сборе “B” [винт (9), втулку (10),
шайбу (11)], расположенную с противоположной
стороны оси вращения. После открытия дверцы
котла эту ось нельзя больше установить на
место.
