SiU50-203 Периодическая проверка
Полугерметичный одновинтовой компрессор Версия III 9
4. Очистка всасывающего фильтра
(1) Выполнить остаточную откачку для снижения давления внутри компрессора.
(2) Сбросить внутреннее давление компрессора.
Ослабить накидную гайку на канале обслуживания компрессора (с обратным
клапаном) (см. Рис. 3-2).
Снять разделительную крышку, затем затянуть накидную гайку для выпуска
хладагента из компрессора. (Как и в разделе 3.2.2)
(3) Отсоединить трубопровод всасывания и снять всасывающий
фильтр.
(4) Удалить пыль и посторонние частицы с внутренней стороны фильтра с помощью
сжатого воздуха и моющего раствора. Внимательно проверить фильтр на наличие
порывов и повреждений. (Если есть порывы, заменить фильтр.) Перед установкой
тщательно осушить фильтр, чтобы удалить моющий раствор и влагу.

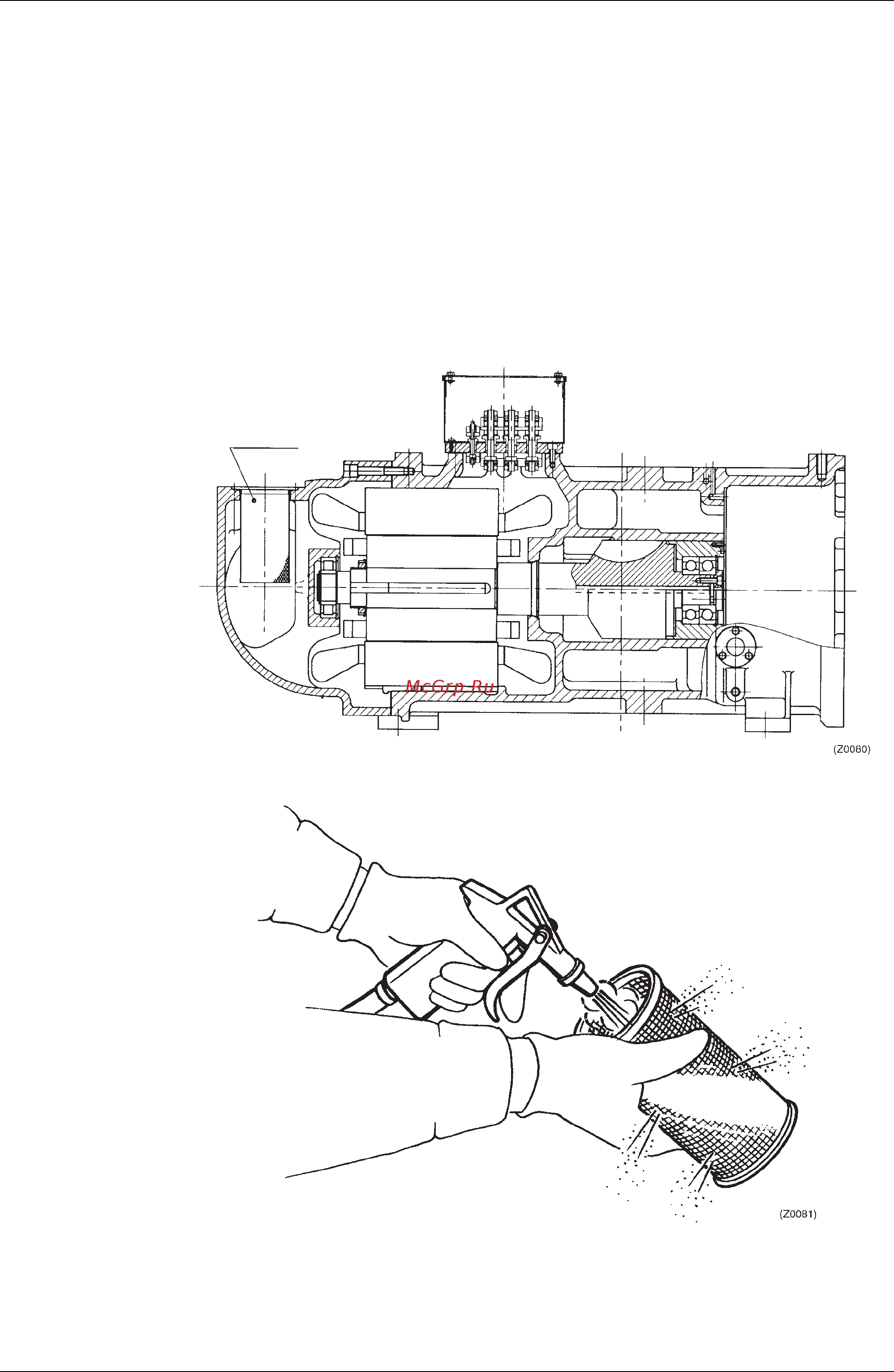

Рис. 3-9 Место расположения всасывающего фильтра (поперечный разрез корпуса)
Рис. 3-10 Очистка всасывающего фильтра
Всасывающий фильтр
