Инструкции по капитальному ремонту SiU50-203
20 Полугерметичный одновинтовой компрессор Версия III
4.2 Замена подшипника
В отличие от подшипников скольжения, подшипники качения имеют ограниченный срок
службы. Их необходимо регулярно заменять.
Чтобы не допустить аварийных ситуаций, связанных с износом подшипников качения, во
время капитального ремонта заменяйте все подшипники качения.
4.2.1 Снятие подшипников
1. Главный подшипник вала
(1) Крышка на стороне всасывания (внешнее кольцо цилиндрического подшипника
качения)
Снять C-образное стопорное кольцо.
Снять внешнее кольцо подшипника.
Для снятия внешнего кольца использовать обычный съемник подшипника или
специальную оправку (2).
(2) Винтовой вал (внутреннее кольцо цилиндрического подшипника качения)
Снять C-образное стопорное кольцо.
Снять внутреннее кольцо подшипника с помощью
долота.
Будьте внимательны, чтобы не поцарапать винтовой вал. Если винтовой вал
случайно поцарапан, удалить заусенцы, отшлифовав неровную поверхность.
(3) Главный держатель подшипников (шарикоподшипник с коническими опорами,
подшипник с глубокими дорожками)
Снятие C-образного стопорного кольца со скошенной кромкой.
C-образное стопорное кольцо со скошенной кромкой надежно установлено в
канавке, чтобы подшипник находился
на своем месте. Для того чтобы легко снять
кольцо, сначала приподнимите концевую часть C-образного стопорного кольца
вовнутрь с помощью плоскогубцев для стопорного кольца.

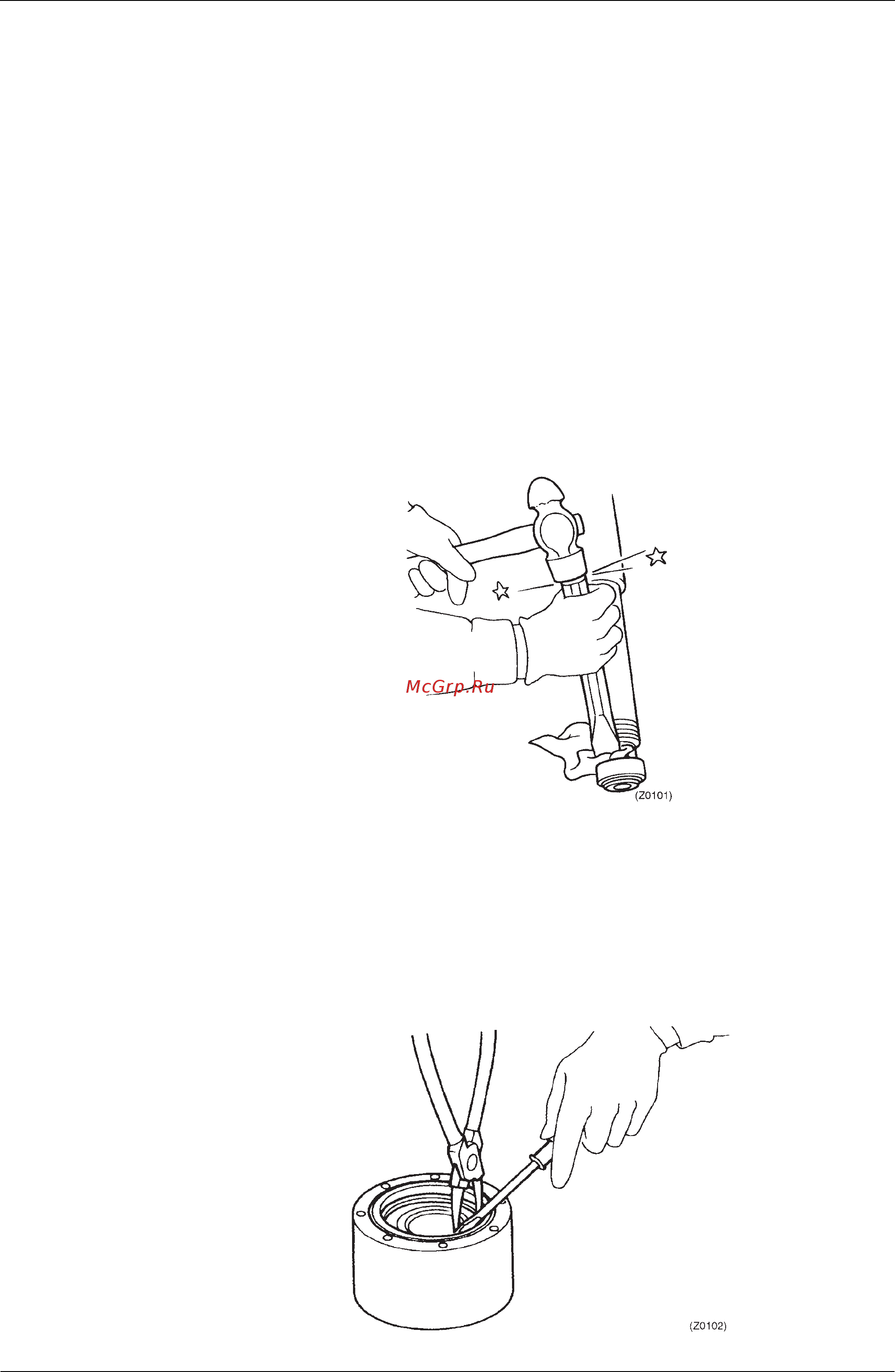

Рис. 4-20 Снятие внутреннего кольца подшипника винтового вала
Рис. 4-21 Снятие C-образного стопорного кольца
