Периодическая проверка SiU50-203
8 Полугерметичный одновинтовой компрессор Версия III
(4) Проверка заслонки
Проверьте визуально поверхность заслонки на наличие рубцов, выкрашивания,
растрескивания, и т.д. Проверьте все зубья заслонки.
H Если на лопатке заслонки наблюдается пожелтение, снять заслонку и проверить,
имеется ли повреждение на внешней поверхности винтового ротора.
Если на винтовом роторе имеется повреждение, выполнить одно из следующих
действий.
- Восстановить (удалить заусенцы
и т.д.) поврежденную часть винтового ротора.
- Заменить винтовой ротор.
(5) Измерение зазора прорези
Зазор прорези - это расстояние между заслонкой и корпусом. Он значительно влияет
на производительность и надежность компрессора. Поэтому зазор прорези
необходимо правильно установить (от 60 до 90 мкм). Нажимая пальцами на вал
заслонки по краям, вставить толщиномер в зазор прорези
, измерив значения зазора
на сторонах всасывания и нагнетания. Не вводите толщиномер слишком глубоко.
Если толщиномер ввести слишком глубоко, то он может быть захвачен между
винтовым ротором и заслонкой, и сломаться. (См. Рис. 3-7 и 3-8.)
Таблица 3-1 Стандартные требования при проверке заслонки
Позиция Стандартные требования Устранение неисправностей
Растрескивание Отсутствие растрескивания
Заменить
Выкрашивание Отсутствие выкрашивания длиной 3 мм и
более на длинной стороне
Рубец Отсутствие рубцов глубиной 1 мм и
более
Пожелтение
поверхности*
Отсутствие пожелтения

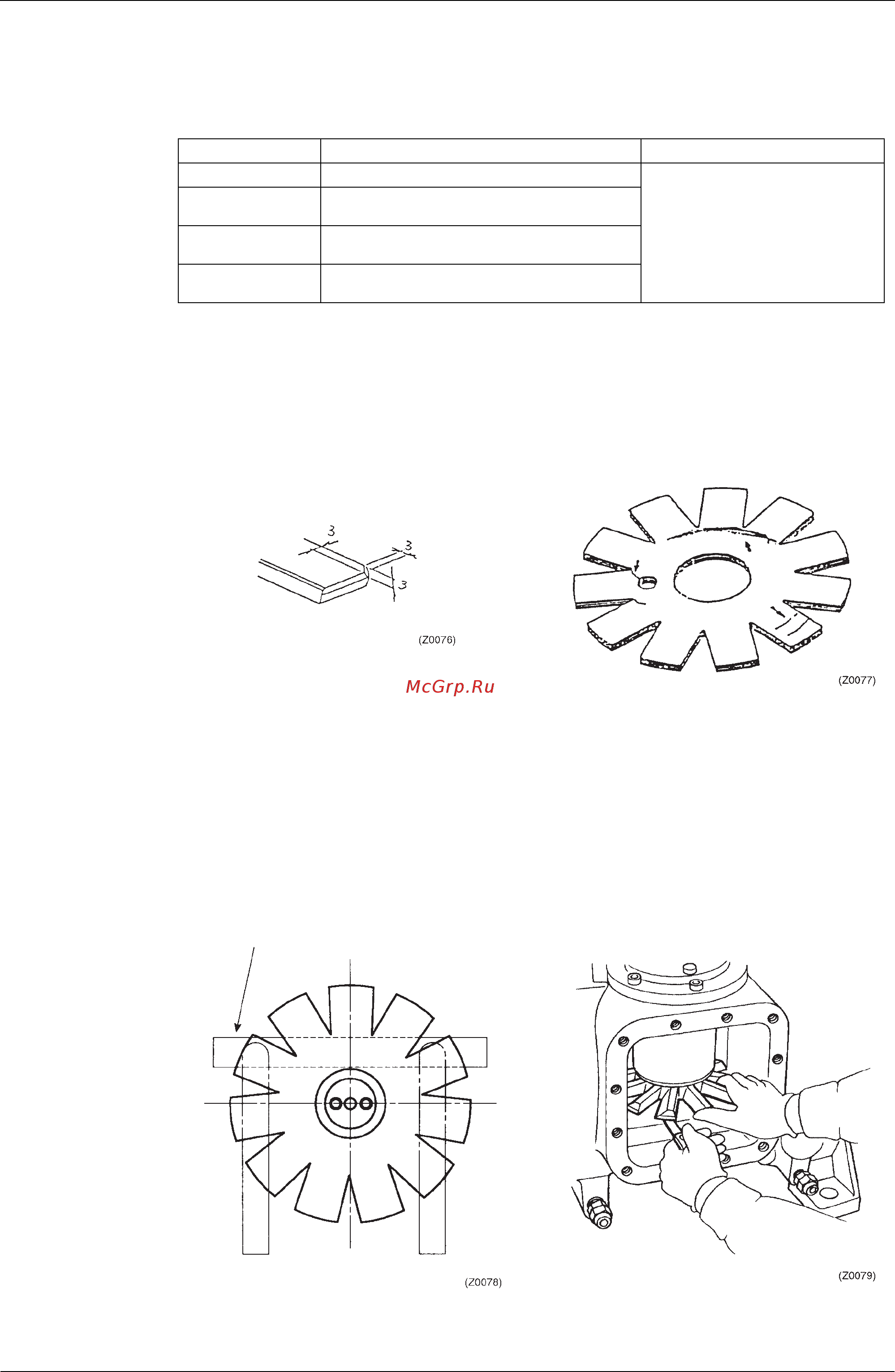

Рис. 3-5 Проверка выкрашивания заслонки Рис. 3-6 Проверка поверхности заслонки
Рис. 3-7 Место расположения зазора
прорези
Рис. 3-8 Измерение зазора прорези на
стороне всасывания
Выкрашивание
Растрескивание
Пожелтение
поверхности
Рубец
Поверхность прорези
Всасывание Выпуск
