SiU50-203 Инструкции по капитальному ремонту
Полугерметичный одновинтовой компрессор Версия III 19
(3) Разборка винтового узла
Снять болты, затем крепежную пластину подшипника винта.
Снять главный держатель подшипников с винтового вала. Не потеряйте
регулировочные прокладки винтового ротора (2).

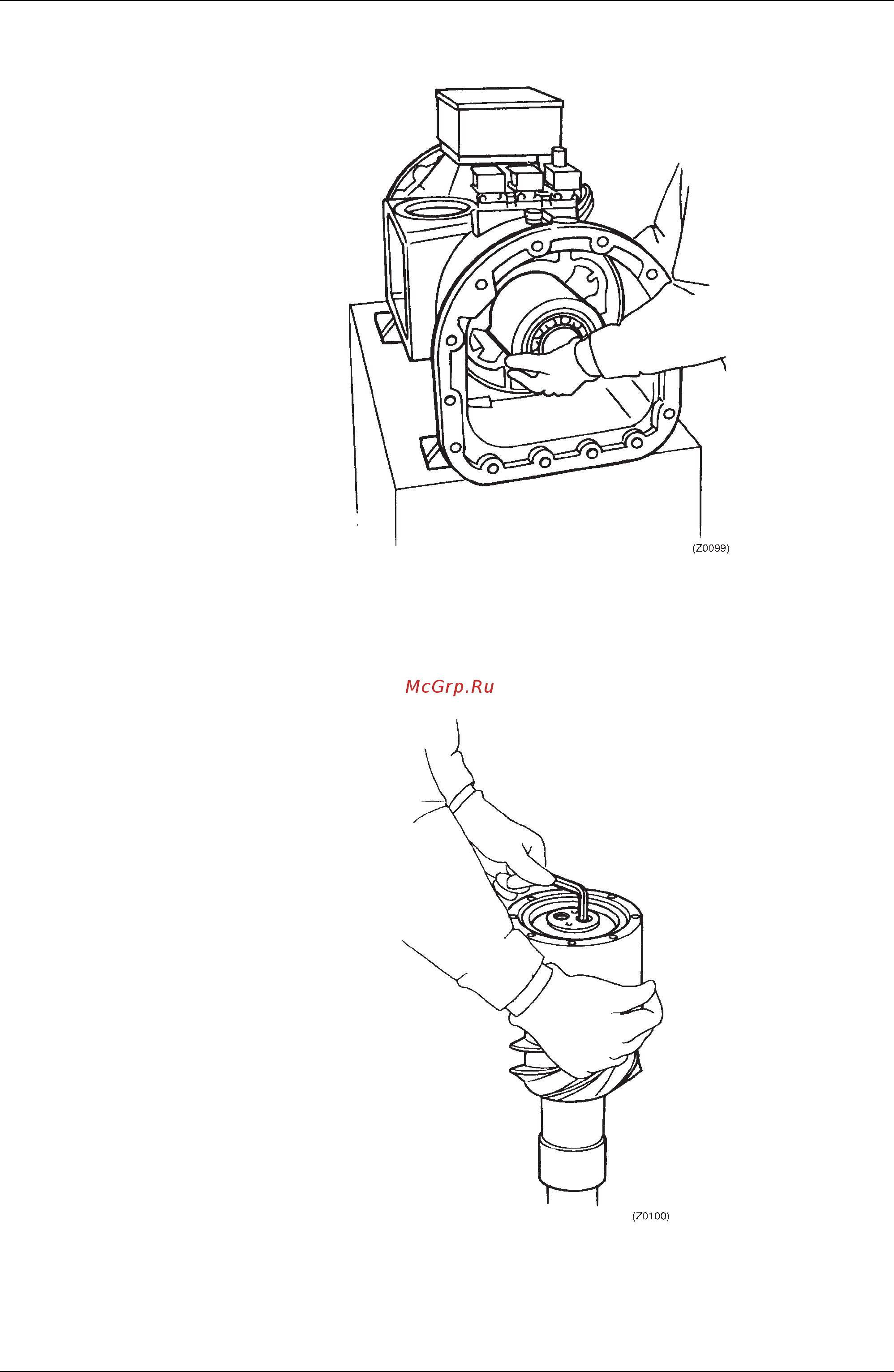

Рис. 4-18 Снятие винтового вала (2)
Рис. 4-19 Разборка винтового узла
