SiU50-203 Инструкции по капитальному ремонту
Полугерметичный одновинтовой компрессор Версия III 11
4.1 Разборка и проверка
1. Слив масла
Слить масло, как описано в разделе 3.2.2 "Замена масла контура охлаждения."
2. Снять боковые крышки (по одной с каждой стороны) и крышку на стороне
нагнетания. (в случае ZH9F, маслосборник)
Собрать оставшееся масло в дренажный поддон.
При снятии крышки на стороне нагнетания не забудьте закрепить направляющие
болты.
Будьте внимательны, чтобы не повредить масляный фильтр крышкой на стороне
нагнетания.
Снимите первый масляный сепаратор между крышкой на стороне нагнетания и
крышкой цилиндра.
Кроме ZH9F

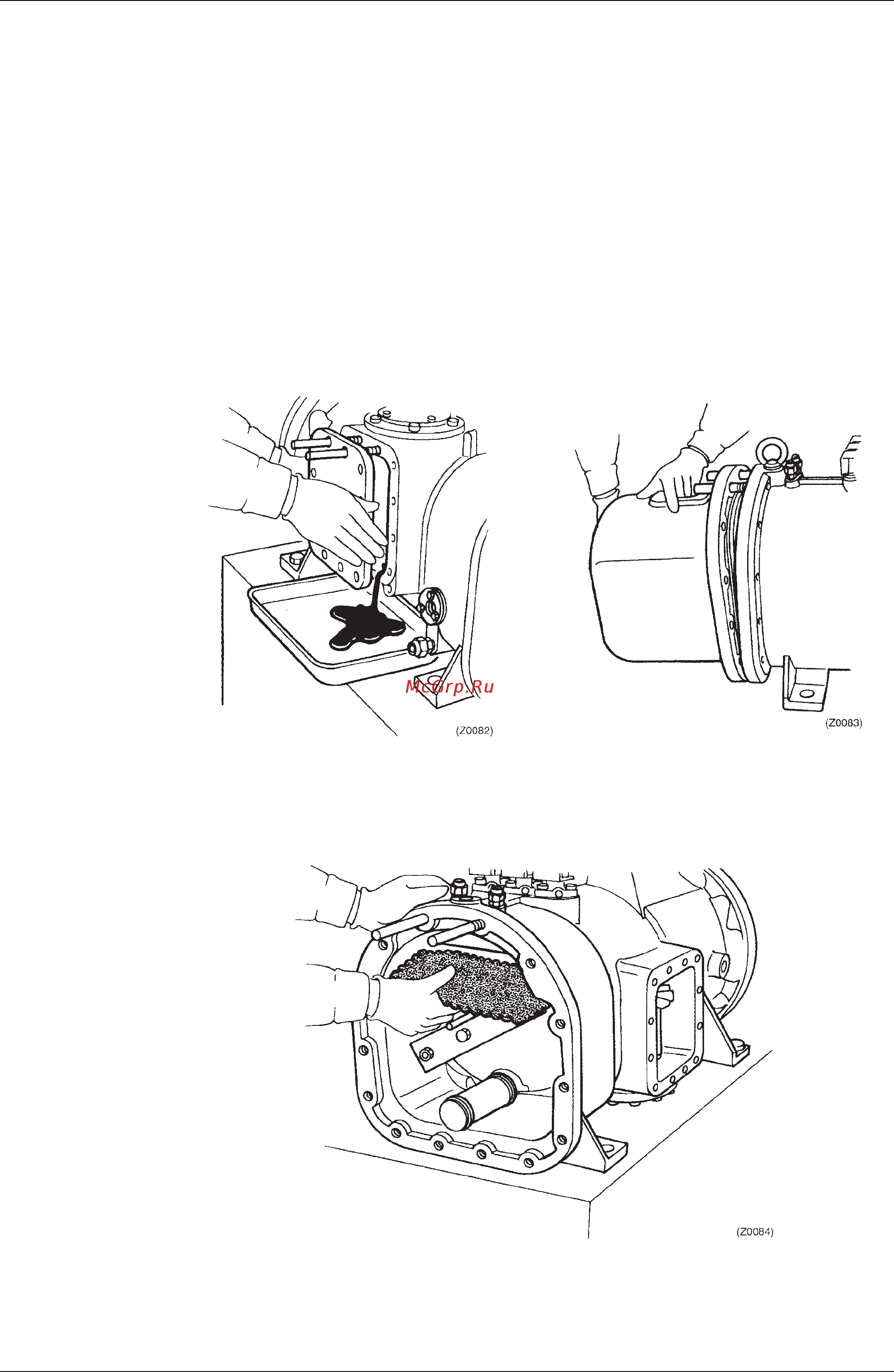

Рис. 4-1 Снятие боковой крышки Рис. 4-2 Снятие крышки на стороне
нагнетания
Рис. 4-3 Снятие первого масляного сепаратора
