SiU50-203 Периодическая проверка
Полугерметичный одновинтовой компрессор Версия III 5
3.2 Инструкции по периодической проверке
1. Сопротивление изоляции двигателя
Тестирование сопротивления изоляции
Мегомметр используется для применения направления непосредственно к
изолированному элементу, измерения тока утечки через изолированный элемент, и
определения значений сопротивления изоляции. Шкалой меггометра является
напряжение / ток утечки; градуированы значения сопротивления изоляции.
Выполняется следующее уравнение:
Сопротивление изоляции = приложенное напряжение / ток утечки
Примечание: 1. Меггометр показывает рост сопротивления в зависимости от времени, поскольку ток
абсорбции вначале проходит через изолированный элемент, снижая
соответствующим образом значение сопротивления.
2. Не разрешается измерять сопротивление изоляции в вакууме.
Сопротивление необходимо измерять при атмосферном давлении после заполнения
хладагента. Причиной является то, что в вакууме изолирующая способность газа
снижается, в результате чего может возникнуть электрический разряд.
(Процедура измерения)
(1) Выключить основное и рабочее электропитание.
(2) Снять крышку клеммной коробки.
(3) Перед измерением отсоединить кабели, подсоединенные к компрессору или пульту
управления.
(4) Отсоединить
подводящий провод устройства защиты CTP.
(5) Выполнить измерение.

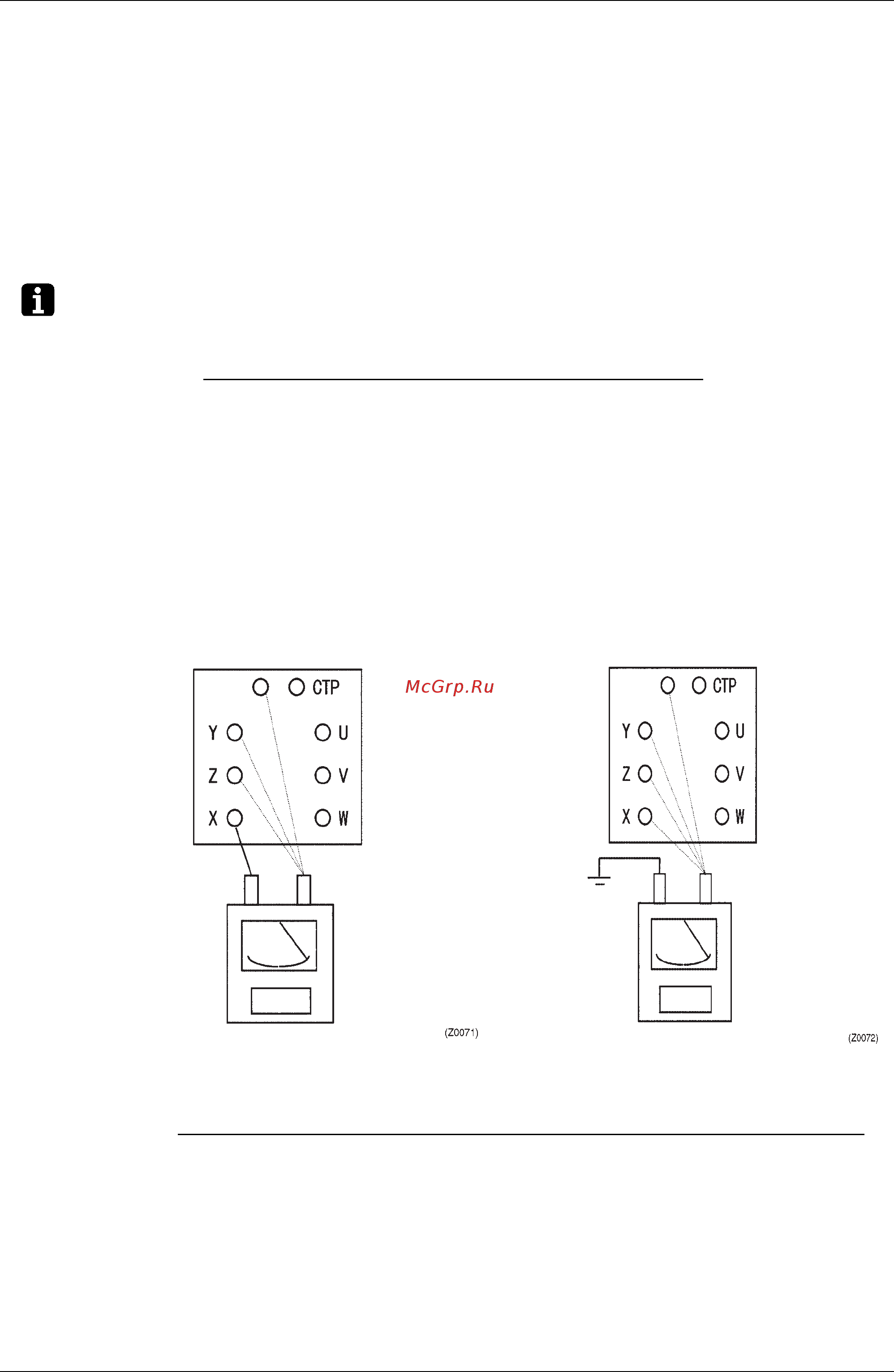

Рис. 3-1 Способ измерения сопротивления изоляции двигателя
(Стандартный способ)
Использование меггометра 500 В. Измеренное значение должно быть 3 мс или выше.
2. Замена масла контура охлаждения
После продолжительной эксплуатации и из-за старения. Заменять масло регулярно
через 7500 часов эксплуатации или через четыре года, в зависимости от того, что
произойдет раньше.
(Процедура замены)
(1) Выполнить остаточную откачку для снижения давления внутри компрессора.
(2) Сбросить внутреннее давление компрессора.
Ослабить накидную гайку на канале обслуживания компрессора (
с обратным
клапаном) (см. Рис. 3-2).
(между фазами)
Точки измерения
Между X и Y
Между X и Z
Между Y и Z
(между фазами)
Точки измерения
Между X и E
Между X и E
Между Z и E
Между CTP и E
