SiU50-203 Периодическая проверка
Полугерметичный одновинтовой компрессор Версия III 7
(4) Заправка масла
Подсоедините вакуумный насос к каналу обслуживания на стороне всасывания
(D-образный вырез 1/4") на корпусе. При вакуумировании компрессора добавить
масло из канала обслуживания на стороне нагнетания (D-образный вырез 3/8").
Использовать масло контура охлаждения SUNISO 4GSD (возможно использование
эквивалентного продукта) для хладагента R22 и масло DAPHNE FVC68D для
хладагентов R407C и R134a.
Добавить такое же количество нового масла,
что было слито, поскольку в
хладагенте и на различных деталях остается определенное количество масла.
Слитое масло содержит хладагент; поэтому по внешнему виду объем больше, чем
фактическое количество масла. Перед измерением перемешайте масло, чтобы
испарился растворенный хладагент. Не добавляйте больше необходимого,
поскольку избыточное количество масла снижает эффективность сепарации масла
и приводит к
проблемам в работе системы. (Во время работы оборудования
поверхность масла должна быть видима на уровнемере.)
Следите, чтобы не попал воздух, пыль и другие посторонние частицы, оставшиеся
на дне масляного резервуара.
При заправке масла из ранее открытого резервуара, выполнить вакуумирование
компрессора для удаления влаги и воздуха.
3. Проверка заслонки
Эта проверка
выполняется с целью контроля избыточного количества пыли и других
посторонних внутри заслонки, жестких рабочих условий при компрессии жидкости, и
т.д.
(1) Выполнить остаточную откачку для снижения давления внутри компрессора.
(2) Сбросить внутреннее давление компрессора.
Ослабить накидную гайку на канале обслуживания компрессора (с обратным
клапаном) (см. Рис. 3-2).
Снять разделительную крышку, затем затянуть
накидную гайку для выпуска
хладагента из компрессора.
(3) Удалить боковые крышки с обеих сторон компрессора. (Рис. 3-4)
Поскольку в компрессоре остается небольшое количество масла, перед открытием
крышек поместить дренажные поддоны для сбора масла.

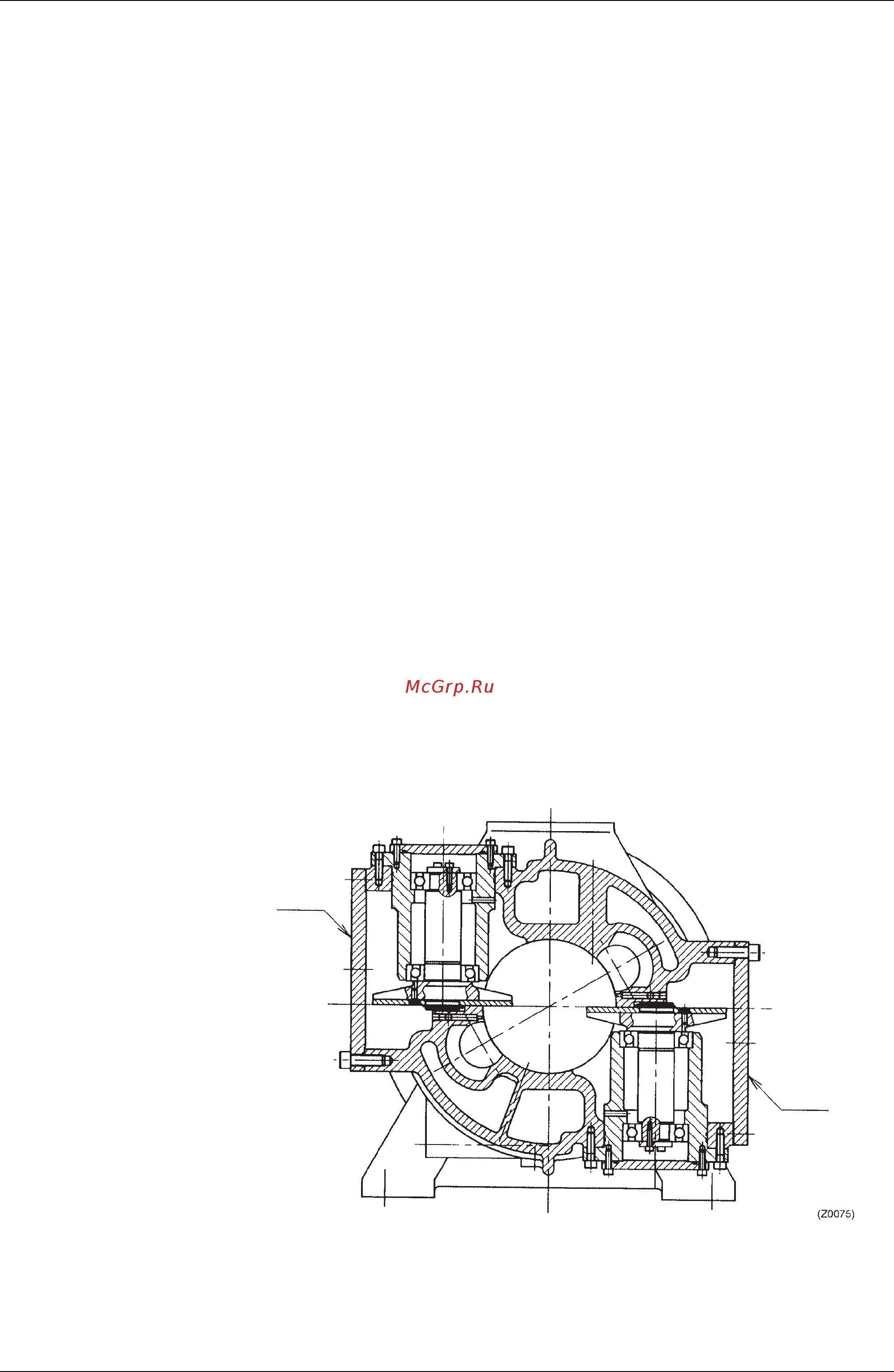

Рис. 3-4 Места расположения боковых крышек
Боковая
крышка
Боковая
крышка
