Daikin EUWYN8KAZW1 [23/43] Чертеж в масштабе и центр тяжести
![Daikin EUWYN8KAZW1 [23/43] Чертеж в масштабе и центр тяжести](/views2/1664716/page23/bg17.png)
1
7
• Системы жидкостного отопления или охлаждения • Чиллеры
23
• Чиллеры • R-407C • EUWY-KAZW

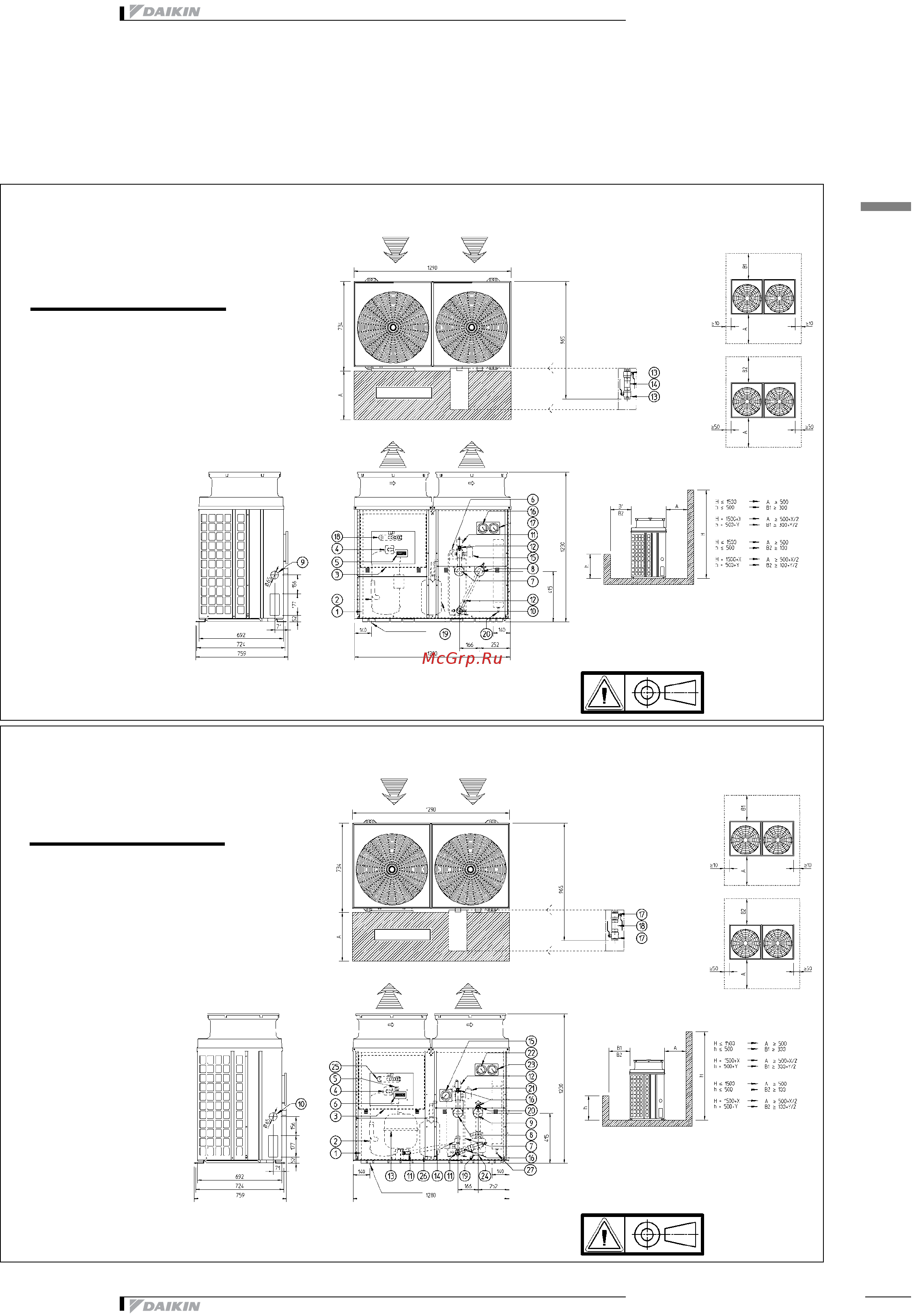

7 Чертеж в масштабе и центр тяжести
7-1 Чертеж в масштабе
3TW55694-1
EUWYN5-8KAZW
1 Воздушный теплообменник
2 Компрессор
3 Клеммная коробка
4 Основной выключатель
5 Пульт управления с цифровым дисплеем
6 Водяной теплообменник
7 ВХ точки подсоединения воды: 1 1/4’’ M
BSP
8 ВЫХ точки подсоединения воды: 1 1/4’’ M
BSP
9 Ввод электропитания
10 Дренаж
11 Воздухоотделитель
12 Точка замера давления
13 Шаровой клапан: 1-1/4’’ BSP
14 Водяной фильтр: 1-1/4’’ BSP
15 Реле протока
16 Манометр высокого
давления (дополнительный)
17 Манометр низкого
давления (дополнительный)
18 4-ходовой клапан *
19 Аккумулятор *
20 Сборник жидкости *
* Только для моделей H/P
Свободное пространство B1/B2
Мин. свободное пространство 3 м
КРЕПЛЕНИЕ 4XJ15
Предостережение для
вентилятора
Предостережение для
вентилятора
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
Комплект
фильтров
Комплект фильтров (поставляется с
блоком)
3TW55694-2
EUWYP5-8KAZW
1 Воздушный теплообменник
2 Компрессор
3 Клеммная коробка
4 Основной выключатель
5 Выключатель насоса
6 Пульт управления с цифровым дисплеем
7 Водяной теплообменник
8 ВХ точки подсоединения воды: 1 1/4’’ M
BSP
9 ВЫХ точки подсоединения воды: 1 1/4’’ M
BSP
10 Ввод электропитания
11 Дренаж
12 Воздухоотделитель
13 Расширительный бак
14 Предохранительный клапан
15 Манометр (вода)
16 Точка замера давления
17 Шаровой клапан: 1-1/4’’ BSP
18 Водяной фильтр: 1-1/4’’ BSP
19 Насос
20 Регулирующий клапан
21 Реле протока
22 Манометр высокого
давления (дополнительный)
23 Манометр низкого
давления (дополнительный)
24 Дренажный насос
25 4-ходовой клапан *
26 Аккумулятор *
27 Сборник жидкости *
* Только для моделей H/P
Свободное пространство B1/B2
Мин. свободное пространство 3 м
КРЕПЛЕНИЕ 4XJ15
Предостережение для
вентилятора
Предостережение для
вентилятора
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
Комплект
фильтров
Комплект фильтров (поставляется с
блоком)
