• Чиллеры • R-407C • EUWY-KAZW
• Системы жидкостного отопления или охлаждения • Чиллеры
38
1
13
13 Рабочие характеристики гидравлической системы

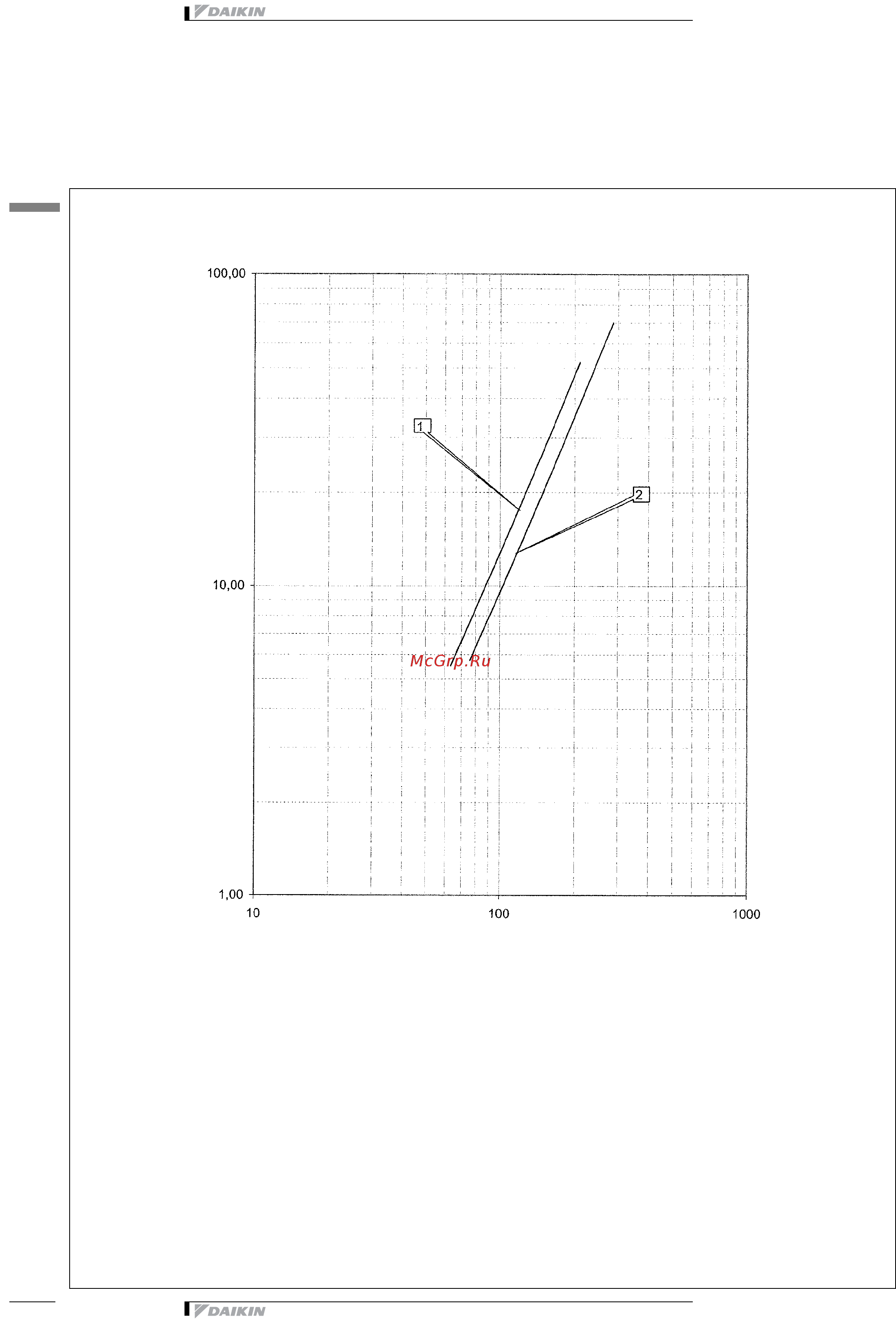

13 - 1 Кривая перепада давления воды, испаритель
4TW55219-1A
PD: Падение давления, испаритель
WF: Расход воды испарителя
j
1
EUWY(*)16K(A)ZW1
j
2
EUWY(*)20K(A)ZW1
EUWY(*)24K(A)ZW1(*)
PD [kPa]
WFE [l/min]
EUWY*16-24KAZW
Предупреждение: Выбор значения расхода вне кривых
может привести к повреждению или неисправности
блока. См. также минимально и максимально допустимый
расход воды в технических параметров.
(*) Примечание:
Минимально допустимый расход воды блока 24 л.с.
составляет 90 л/мин.
