Daikin EUWYN8KAZW1 [32/43] Монтажная схема
![Daikin EUWYN8KAZW1 [32/43] Монтажная схема](/views2/1664716/page32/bg20.png)
• Чиллеры • R-407C • EUWY-KAZW
• Системы жидкостного отопления или охлаждения • Чиллеры
32
1
9

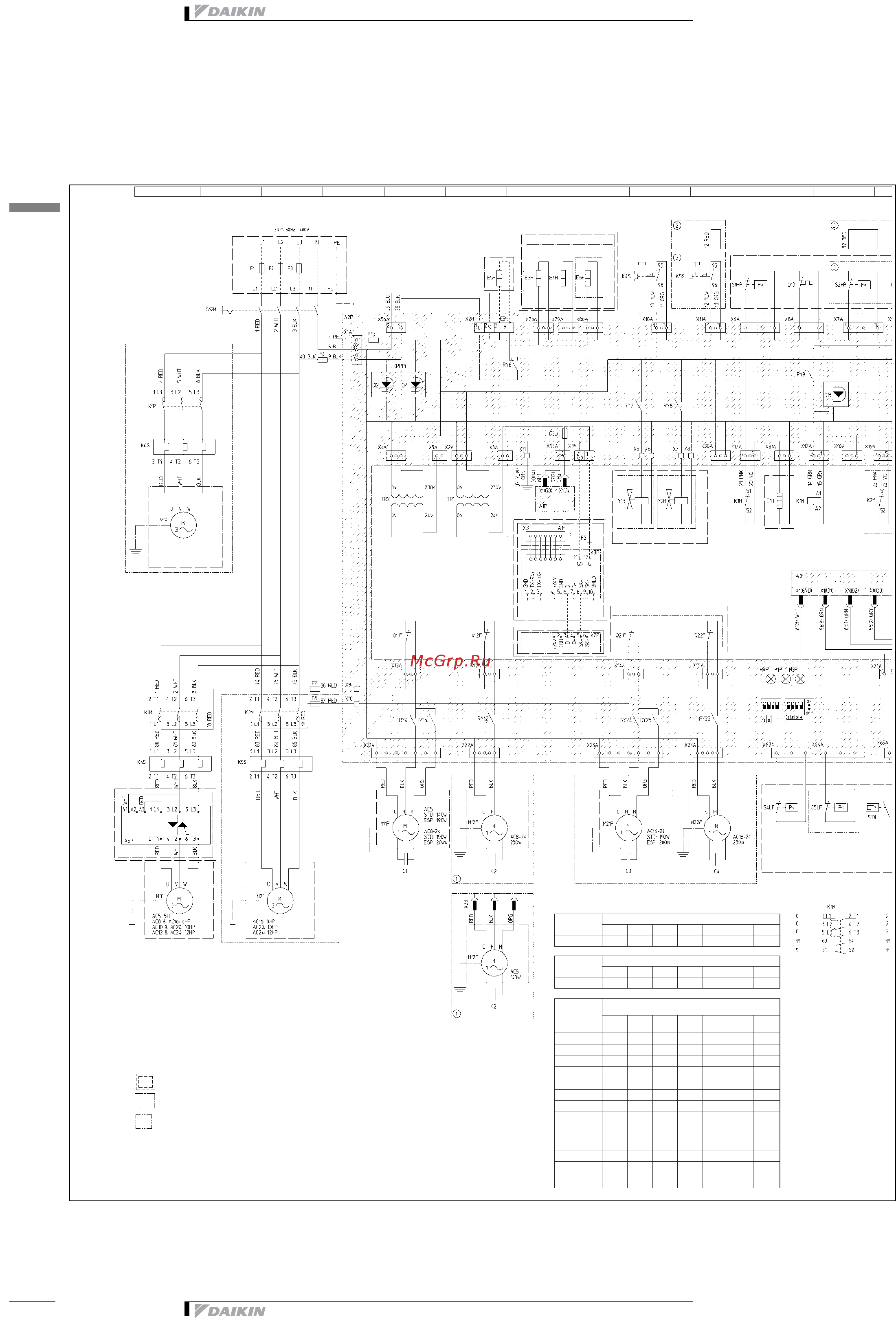

9 Монтажная схема
9-1 Монтажная схема
1TW55626-1
EUWY*5-24KAZW
ПРИМЕЧАНИЯ
(1) d1 Клемма 1
(2) W Провод 2
(3) F Местная проводка должна быть в соответствии с требованиями местных норм для
электрических установок
(4) C Проводка заземления
(5)
Доп. обор.
(6)
PCB-дисплей
(7)
Наружная клеммная коробка
(8) Если компрессор вращается в противоположном направлении, то он может быть поврежден.
(9) ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
M OP10 = Ленточный нагреватель испарителя
M EKAC10B = Комплект адресных карт для подсоединений BMS
M EKSS = Плавный пуск
M Высокое раб. давл насоса = Высоконапорный насос
M EKRUMC = дистанционный интерфейс пользователя
Предохранители
+ защита от
максимального
тока
Все модели (400V)
5л.с.8л.с.10л.с.12л.с.16л.с.20л.с.24л.с.
F4 8A 8A 8A 8A 8A 8A 8A
F5 125maT 125maT 125maT 125maT 125maT 125maT 125maT
F7,F8 5A 5A 5A 5A 5A 5A 5A
F1U 5A 5A 5A 5A 5A 5A 5A
F3U 315maT 315maT 315maT 315maT 315maT 315maT 315maT
K4S 9A 14A 17A 24A 14A 17A 24A
K5S - - - - 14A 17A 24A
K6S (Стандартный
насос)
1.3A 1.3A 1.3A 1.3A 2A 2A 2.7A
K6S (Высокое раб.
давл насоса)
2.5A 2.5A 2.5A 2.5A 3.8A 3.8A 3.8A
K6S
(OP ZH/ZL)
2.9A 2.9A 2.9A 2.9A 2.9A 2.9A 4A
K6S (Высокое раб.
давл насоса +OP
ZH/ZL)
2.5A 2.5A 2.5A 2.5A 5.2A 5.2A 5.2A
Для AC16-24
Для AC5
Для AC8-24
Дополнительный комплект
EKAC10B
К микрочиллеру
0 1234567891011
Только для блоков с
накопительным баком
Доп. обор.: OP10
Для AC16-24
Для AC5-12
Только для
AC16-24
Тепловой насос
Только для AC5-24
Тепловой насос
Для AC5-12
Адресная карта
Последовательная линия к
межсетевому интерфейсу
Только для AC16-24
Темп. размор.
S2A
Установка
S1A
Вкл.
Выкл.
Только для AC16-24
Только для
AC16-24
Для блоков со встроенным
насосом
Доп. обор. EKSS
Только для AC16-24
(12)
м
Уст
а
S2A
м
Уст
а
вен
т
1>
В
ц
В
р
2>
В
(
В
(
(10)
К
X
X
2
X
3
(11)
Y
S
S
Предохранители
Для блоков со встроенным насосом (400V)
5л.с.8л.с.10л.с.12л.с.16л.с.20л.с.24л.с.
F1,F2,F3 (= gL/gG) 3x20A 3x25A 3x32A 3x40A 3x50A 3x50A 3x63A
Предохранители
Для блоков без встроенного насоса (400V)
5л.с.8л.с.10л.с.12л.с.16л.с.20л.с.24л.с.
F1,F2,F3 (= gL/gG) 3x20A 3x25A 3x25A 3x32A 3x40A 3x50A 3x63A
Дистанционный
интерфейс
пользователя
Cable
shield
Дополнительный комплект EKRUMC
