Daikin EUWYN8KAZW1 [42/43] Рабочие характеристики гидравлической системы
![Daikin EUWYN8KAZW1 [42/43] Рабочие характеристики гидравлической системы](/views2/1664716/page42/bg2a.png)
• Чиллеры • R-407C • EUWY-KAZW
• Системы жидкостного отопления или охлаждения • Чиллеры
42
1
13

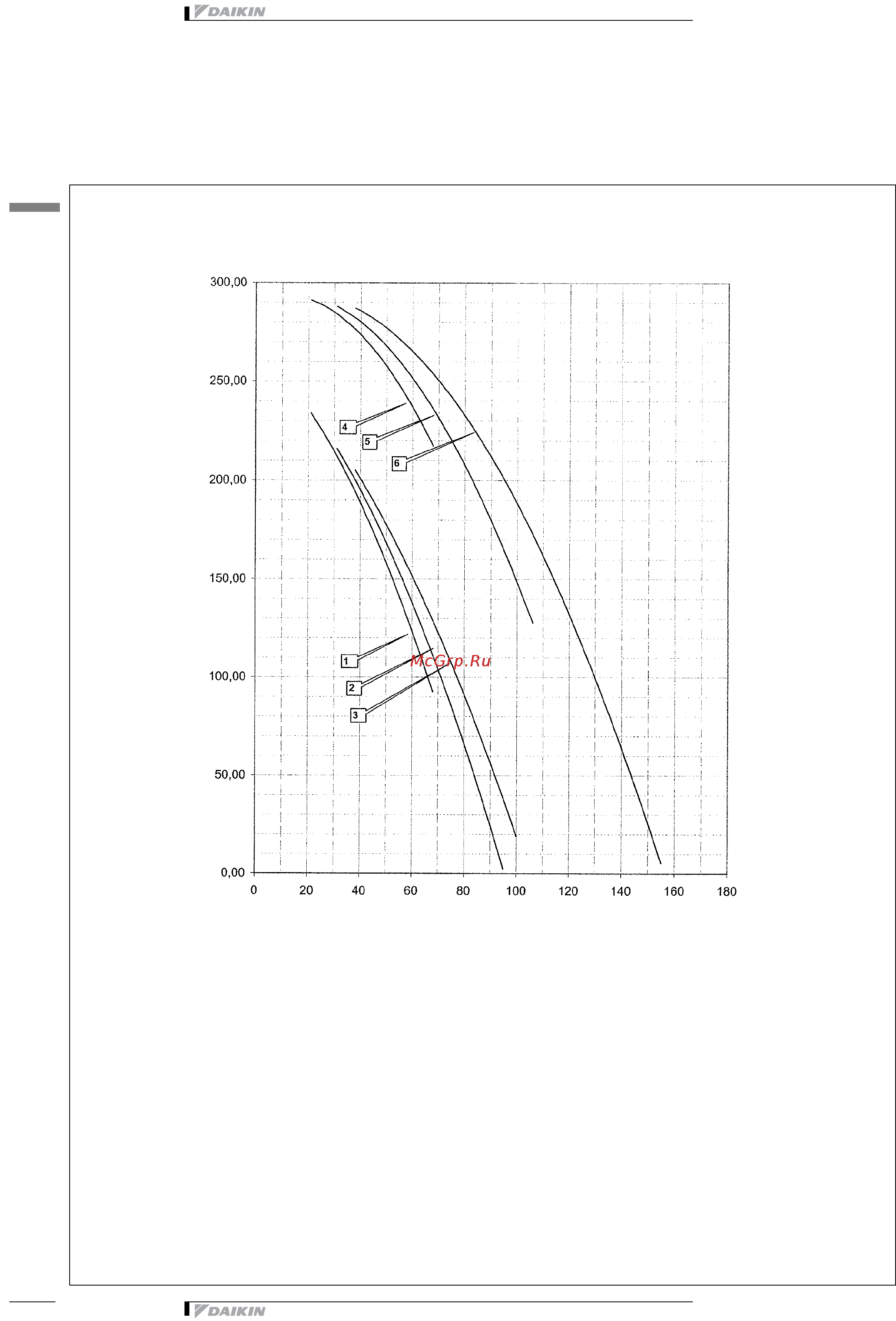

13 Рабочие характеристики гидравлической системы
13 - 4 Характеристики насоса
4TW55179-4C
ESP: Внешнее статическое давление блока
WF: Расход воды
j
1
Стандартный насос = EUWY(P,B)5K(A)ZW1
j
2
Стандартный насос = EUWY(P,B)8K(A)ZW1
j
3
Стандартный насос = EUWY(P,B)10K(A)ZW1
Стандартный насос = EUWY(P,B)12K(A)ZW1(*)
j
4
Высокое раб. давл насоса = EUWY(P,B)5K(A)ZW1
j
5
Высокое раб. давл насоса = EUWY(P,B)8K(A)ZW1
j
6
Высокое раб. давл насоса = EUWY(P,B)10K(A)ZW1
Высокое раб. давл насоса =
EUWY(P,B)12K(A)ZW1(*)
ESP [kPa]
WF [l/min]
EUWY*5-12KAZW
Предупреждение: Выбор значения расхода вне кривых
может привести к повреждению или неисправности
блока. См. также минимально и максимально допустимый
расход воды в технических параметров.
(*) Примечание:
Минимально допустимый расход блока 12 л.с. составляет
45 л/мин.
