Daikin EUWYN8KAZW1 [24/43] Чертеж в масштабе и центр тяжести
![Daikin EUWYN8KAZW1 [24/43] Чертеж в масштабе и центр тяжести](/views2/1664716/page24/bg18.png)
• Чиллеры • R-407C • EUWY-KAZW
• Системы жидкостного отопления или охлаждения • Чиллеры
24
1
7

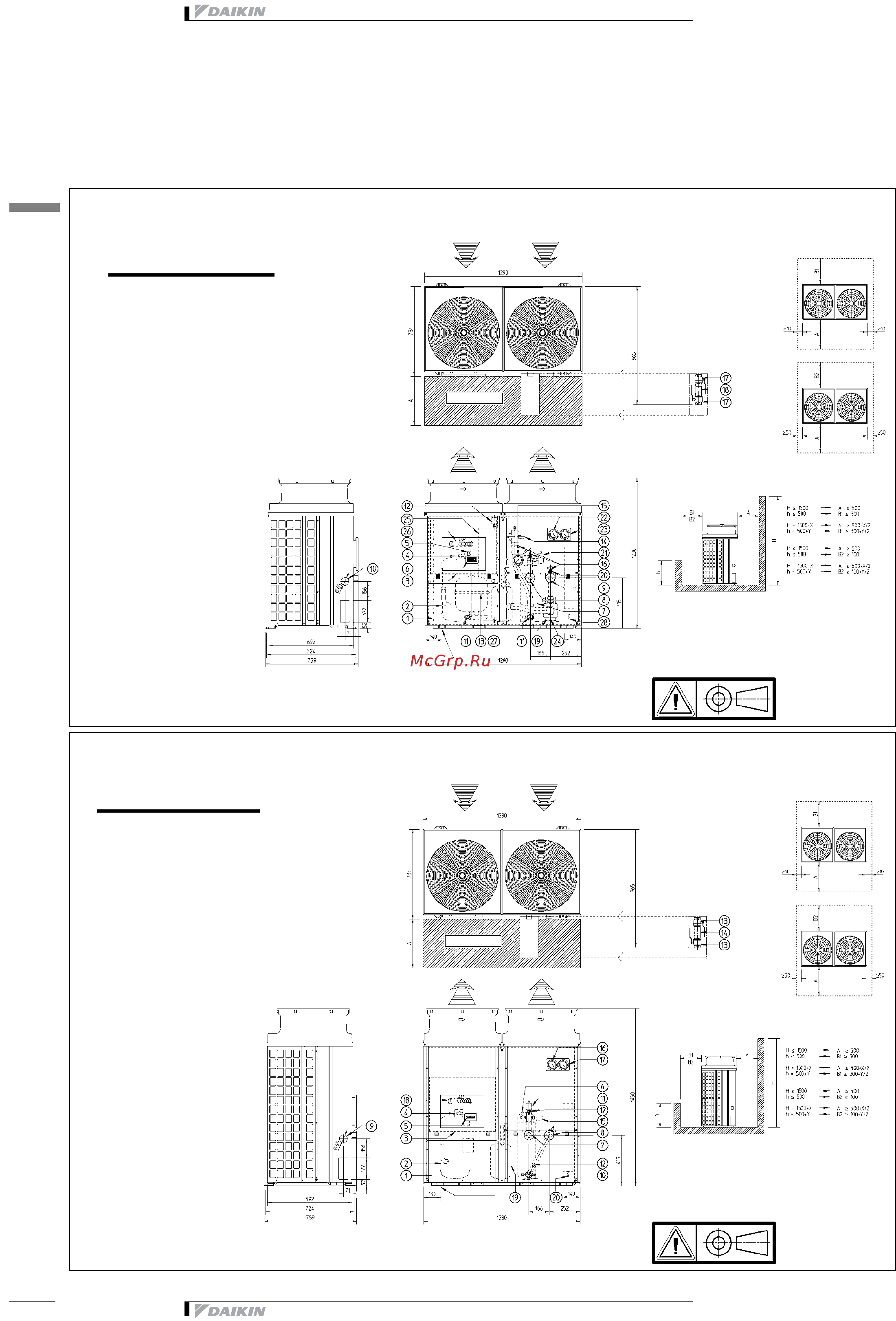

7 Чертеж в масштабе и центр тяжести
7-1 Чертеж в масштабе
3TW55694-3
EUWYB5-8KAZW
1 Воздушный теплообменник
2 Компрессор
3 Клеммная коробка
4 Основной выключатель
5 Выключатель насоса
6 Пульт управления с цифровым
дисплеем
7 Водяной теплообменник
8 ВХ точки подсоединения воды:1
1/4’’ M BSP
9 ВЫХ точки подсоединения воды:1
1/4’’ M BSP
10 Ввод электропитания
11 Дренаж
12 Воздухоотделитель
13 Расширительный бак
14 Предохранительный клапан
15 Манометр (вода)
16 Точка замера давления
17 Шаровой клапан: 1-1/4’’ BSP
18 Водяной фильтр: 1-1/4’’ BSP
19 Насос
20 Регулирующий клапан
21 Реле протока
22 Манометр высокого
давления (дополнительный)
23 Манометр низкого
давления (дополнительный)
24 Дренажный насос
25 Накопительный бак
26 4-ходовой клапан *
27 Аккумулятор *
28 Сборник жидкости *
* Только для моделей H/P
Свободное пространство B1/B2
Мин. свободное пространство 3 м
КРЕПЛЕНИЕ 4XJ15
Предостережение для
вентилятора
Предостережение для
вентилятора
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
Комплект
фильтров
Комплект фильтров (поставляется
с блоком)
3TW55714-1
EUWYN10-12KAZW
1 Воздушный теплообменник
2 Компрессор
3 Клеммная коробка
4 Основной выключатель
5 Пульт управления с цифровым
дисплеем
6 Водяной теплообменник
7 ВХ точки подсоединения воды:1
1/4’’ M BSP
8 ВЫХ точки подсоединения воды:1
1/4’’ M BSP
9 Ввод электропитания
10 Дренаж
11 Воздухоотделитель
12 Точка замера давления
13 Шаровой клапан: 1-1/4’’ BSP
14 Водяной фильтр: 1-1/4’’ BSP
15 Реле протока
16 Манометр высокого
давления (дополнительный)
17 Манометр низкого
давления (дополнительный)
18 4-ходовой клапан *
19 Аккумулятор *
20 Сборник жидкости *
* Только для моделей H/P
Свободное пространство B1/B2
Мин. свободное пространство 3 м
КРЕПЛЕНИЕ 4XJ15
Предостережение для
вентилятора
Предостережение для
вентилятора
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
Комплект
фильтров
Комплект фильтров
(поставляется с блоком)
