Olympus OmniScan MX ECA [3/7] Простота использования и эффективность контроля

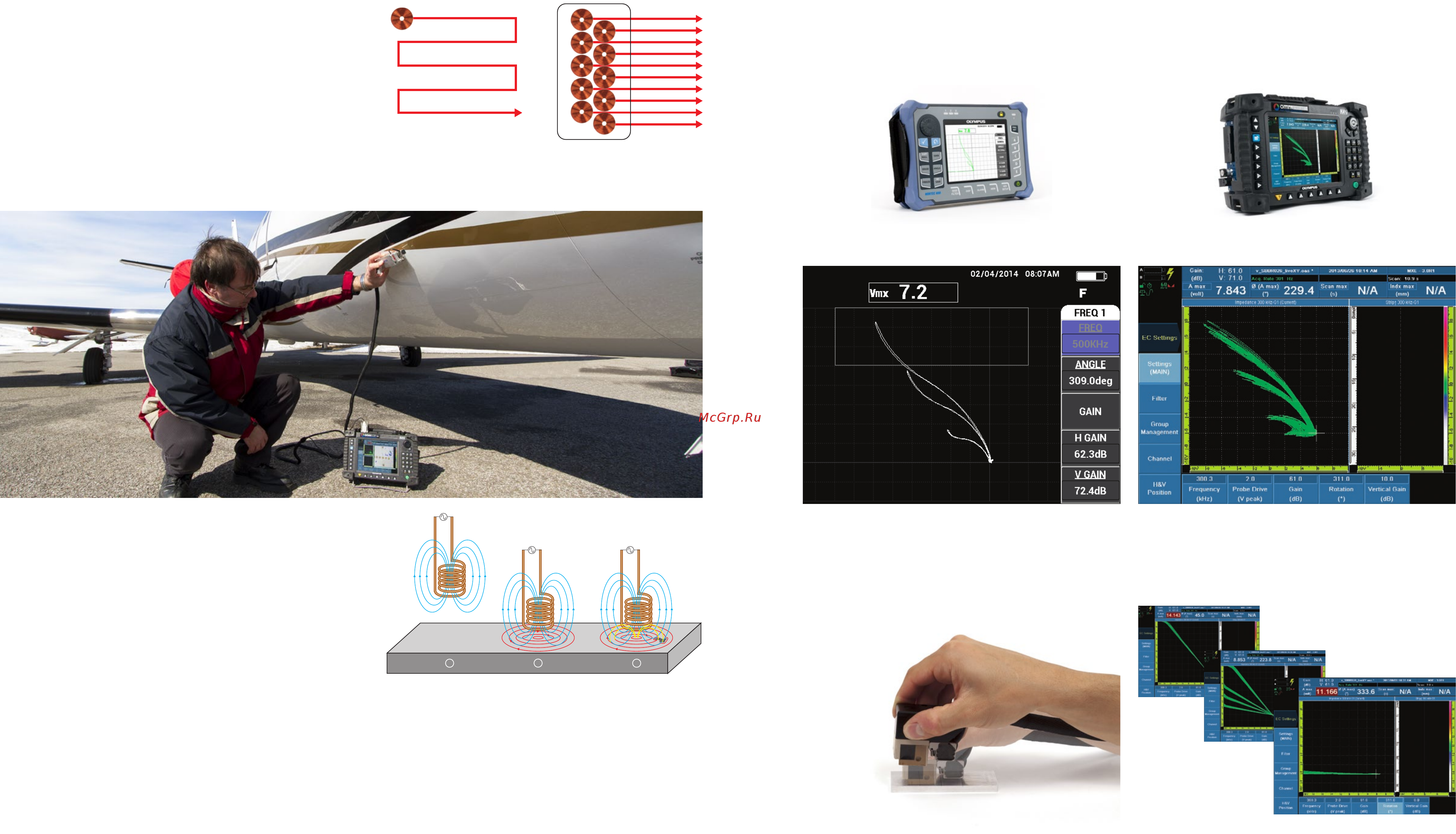

![Olympus OmniScan MX ECA [3/7] Простота использования и эффективность контроля](/views2/1665732/page3/bg3.png)
4 5
Технология вихретоковых матриц (ECA, ВТМ) аналогична
вихретоковому контролю (ECT, ВТК)
Большой охват и высокая скорость сканирования. Повышенная вероятность обнаружения дефектов
Простота использования и эффективность контроля
Программное обеспечение MXE 3.0
Технология контроля ВТ-матрицами (ECA) включает
несколько традиционных мостовых или отражательных
схем преобразователей для большего охвата сканируемой
поверхности за один проход. Кроме того, матричный
вихретоковый преобразователь имеет высокую вероятность
обнаружения дефектов. Использование дефектоскопа
OmniScan
®
MX ECA с матричными ВТ-преобразователями
обеспечивает высокую скорость ручного сканирования
и гарантирует качество контроля с возможностью
архивирования и цветного отображения полученных данных.
За исключением дополнительной функции электронного переключения между элементами, технология ECA практически
не отличается от технологии ECT. Метод контроля ECA (с использованием ВТ матрицы) достаточно прост. Программное
обеспечение OmniScan
®
MXE 3.0 ECA упрощает переход от традиционного вихретокового дефектоскопа (такого как,
например, NORTEC 600 Olympus) к более продвинутой технологии вихретоковых матриц (ECA).
Генерация сигналов при отрыве ECA-преобразователя от поверхности
происходит так же, как с использованием ECT-преобразователя.
Настройка фазового угла в режиме реального времени с помощью ручки
регулятора OmniScan. Подобным образом настраиваются параметры
усиление, вертикальное усиление и нулевая точка (Г/В).
Выполнение контроля через тонкое
покрытие
Технология вихретокового контроля (ECT) основана
на принципе магнитного взаимодействия сенсора
(катушки преобразователя) с образцом (проводящим
материалом, ферромагнитным или неферромагнитным),
вследствие чего вихревые токи индуцируются внутри
материала, а сигналы отображаются в импедансной
плоскости экрана прибора. Метод вихревых токов
позволяет обнаруживать дефекты через тонкие покрытия
(н-р, краску), если расстояние между преобразователем и
образцом металла сохраняется в диапазоне 0,5–2,0мм
Принципы действия вихревых токов и вихретоковых
матриц одинаковы. Помимо возможности контроля
материала через тонкое покрытие, воспользуйтесь
всеми преимуществами технологии вихретоковых матриц
(ECA), среди которых: широкий охват и высокая скорость
сканирования, улучшенная вероятность обнаружения и
цветное изображение.
Катушки для ВТ-преобразователей изготавливаются из медной проволоки.
Форма катушек может быть самой разной.
1. Переменный ток, который проходит с выбранной
частотой через катушку, создает магнитное
поле вокруг нее.
2. Если катушка расположена вблизи объекта из
электропроводящего материала, внутри объекта
индуцируются вихревые токи.
3. Наличие в объекте дефекта препятствует циркуляции
вихревых токов и магнитная связь нарушается.
Изменения в импедансе катушек свидетельствуют о
присутствии дефекта.
Одноканальный ECT 32 параллельных канала
Экран NORTEC 600 Экран OmniScanMXE 3.0
Импедансная плоскость
Калибровка модуля для контроля вихретоковой матрицей (ECA) почти не отличается от калибровки традиционного ВТ-
модуля (ECT). Принцип отрыва преобразователя от поверхности, настройки усиления и нулевого положения сохраняются,
поэтому калибровка не занимает много времени.
Одна катушка:
растровое сканирование
Матричный преобразователь:
сканирование по одной оси
a
b
c
