OmniScan Report
Report Date Report Version Setup File Name Inspection Date Inspection Version
2013 / 09 / 06 MXE - 3.0R2T1 Unnamed 2013 / 09 / 06 MXE - 3.0R2T1
OmniScan Type OmniScan Serial # Module Type Module Serial # Calibration Due
OmniScan MX OMNI-1854 OMNI-M-ECA4-32 OMNI-4051 2010 / 07 / 22
CUSTOMER WORK ORDER
UNIT NUMBER PART NUMBER
SERIAL NUMBER PART NAME
MANUFACTURER PROCEDURE
COMPANY INSPECTED BY
Probe Characterization
Probe Model Probe Serial #
SBBR-026-300-032 06 335 01
Raw -Group 1
Voltage Frequency Reference Gain Rotation Element Qty.
2.0 V 150.1 kHz Internal 50.0 dB 210.0 32
Filter Filter Type No. of Points Cutoff Freq1 Cutofff Freq2
Filter 1 Median HP 200 N/A N/A
Filter 2 None N/A N/A N/A
Zone Shape Middle A Length A Middle A Length A
Zone1 Rectangle 1.00 volt 18.00 volt 5.00 volt 10.00 volt
No normalization selected.
Alarm
Ala
rm Group A Condition A Operator Group B Condition B
Alarm 1 150 kHz-G1 Zone 1 AND 150 kHz-G1 None
Output Alarm # Count Buzzer Delay Hold Time
Output1 1 1 Off 0.00 ms 100.00 ms
Scan Area
Scan Start Scan Length Scan Resolution Index Start Index Length Index Resolution
0.00 mm 99.73 mm 0.27 mm 0.00 mm 25.60 mm 0.80 mm
Synchro. Max. scan speed
Encoder 33.60 mm/s
Axis Encoder Encoder Type Encoder Resolution Polarity
Scan 1 Quadrature Up 12.00 step/mm Normal
Index Off Off Off Off
A max Ø (A max) Scan max Indx max
6.725 V 270.9 º N/A s N/A mm
Notes
____________________________________________________________________________________________________________________
Inspector Signature ____________________________________________________________________________________________________________________
Approval ____________________________________________________________________________________________________________________
Date ____________________________________________________________________________________________________________________
8 9
Замена традиционным методам НК
Не требует удаления красочного покрытия
Анализ, создание отчетов и архивирование данных
Подтверждение или пересмотр результатов контроля
Особенностью контроля ВТ-матрицей является возможность измерения через тонкое покрытие из проводящего
материала. Такая возможность дает огромное преимущество перед существующими методами неразрушающего контроля
(капиллярным, магнитопорошковым или магнитооптическим), так как не требует снятия и наложения покрытия, и не требует
использования химических веществ.
Даже по завершении контроля в полевых условиях OmniScan
®
MX ECA продолжает отображать значения, благодаря
встроенным функциям хранения данных, анализа и составления отчетов. Прибор позволяет просматривать отдельные
значения и, в случае необходимости, вносить поправки. Программное обеспечение MXE 3.0 ECA имеет интуитивные
курсоры (баз) данных, управляемые напрямую с прибора (в полевых условиях), или с помощью USB-мыши (в помещении).
Интуитивные курсоры выделения MXE 3.0 позволяют быстро выбирать
любые показания.

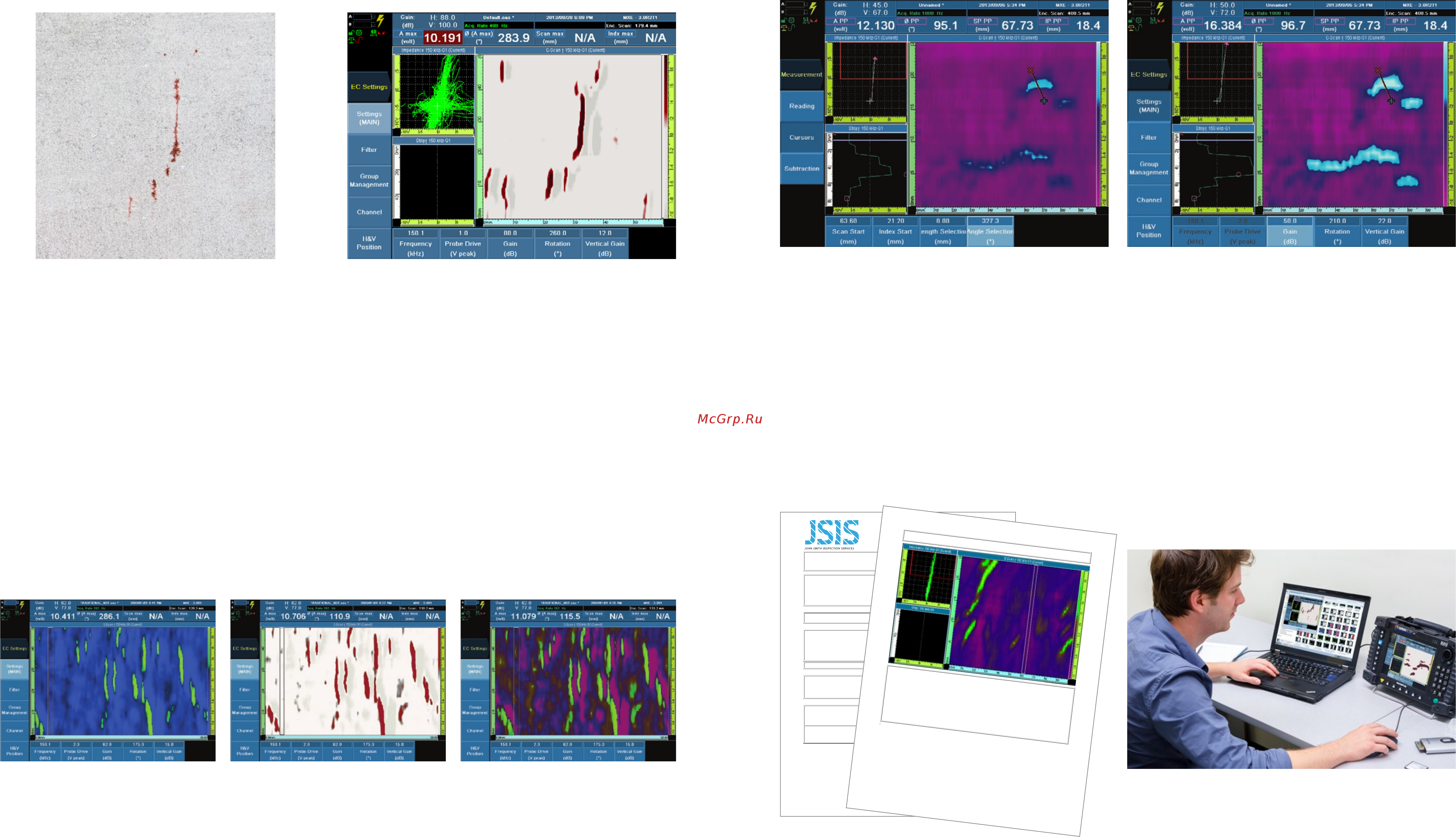

Быстрое редактирование данных. Здесь показана настройка усиления
(контрастности).
Основные преимущества метода контроля:
• Нет необходимости в снятии красочного покрытия
• Визуализация и архивирование данных
• Одноступенчатый контроль, высокая скорость сканирования, мгновенный вывод результатов
• Значительная экономия времени (обычно 10:1)
• Сокращение общего времени производственного цикла
• Определение глубины залегания дефекта
• Настройка чувствительности, анализ полученных результатов
• Отсутствие химикатов
Многообразие цветов и оттенков палитры — больше возможностей
Программное обеспечение MXE 3.0 ECA, как и традиционные методы НК, использует широкую цветовую палитру (патентное
право) для отображения сигналов ECA.
Контроль проникающими веществами
(капиллярный, флуоресцентный контроль)
Магнитопорошковый метод
(красный порошок)
Магнитопорошковый метод
(флуоресцентный магнитный порошок)
Капиллярный метод контроля (с использованием
красного красителя)
Контроль ВТ-матрицами (ECA). Цветовая схема изображения похожа на
капиллярный метод с красным пенетрантом. Настройка чувствительности
позволяет обнаружить больше или меньше дефектов.
Мгновенное создание отчетов. Архивация данных
Дефектоскоп OmniScan MX позволяет создавать отчеты простым нажатием клавиши. Настройки создаваемых отчетов
редактируются пользователем. Однако, нельзя изменить формат отчета, который установлен по умолчанию и уже включает
снимок экрана и поля данных.
Архивация файлов данных контроля также очень проста. Одно нажатие клавиши (во время сбора данных или анализа) –
и данные сохраняются во внутренней памяти прибора.
Быстрый и эффективный анализ данных с использованием мыши.
Сохранение файлов данных на ПК с помощью карты памяти.
