Использование кодировщика для упрощенной интерпретации
полученных данных
Улучшенная калибровка 1-2-3
Дефектоскоп OmniScan
®
MX ECA отображает сигналы ECA не только в традиционной плоскости импедансов ECT, но
также предоставляет изображения сигналов в других ракурсах. В этом заключается преимущество контроля ВТ-матрицей
с применением кодировщика. Эти изображения могут стать частью процесса калибровки и обеспечить наглядность ВТ
контроля (включая проверку по принципу «Да/Нет» на основе пользовательских критериев приемки).
Благодаря интуитивному интерфейсу, OmniScan MX ECA также прост в настройке и эксплуатации, как «раз, два, три».
1
Настройте элементы
управления ECT в реальном
времени с использованием
импедансной плоскости.
2
Активируйте кодировщик и
развертку С-скан.
3
Задайте настройки и
приготовьтесь к выполнению
контроля.

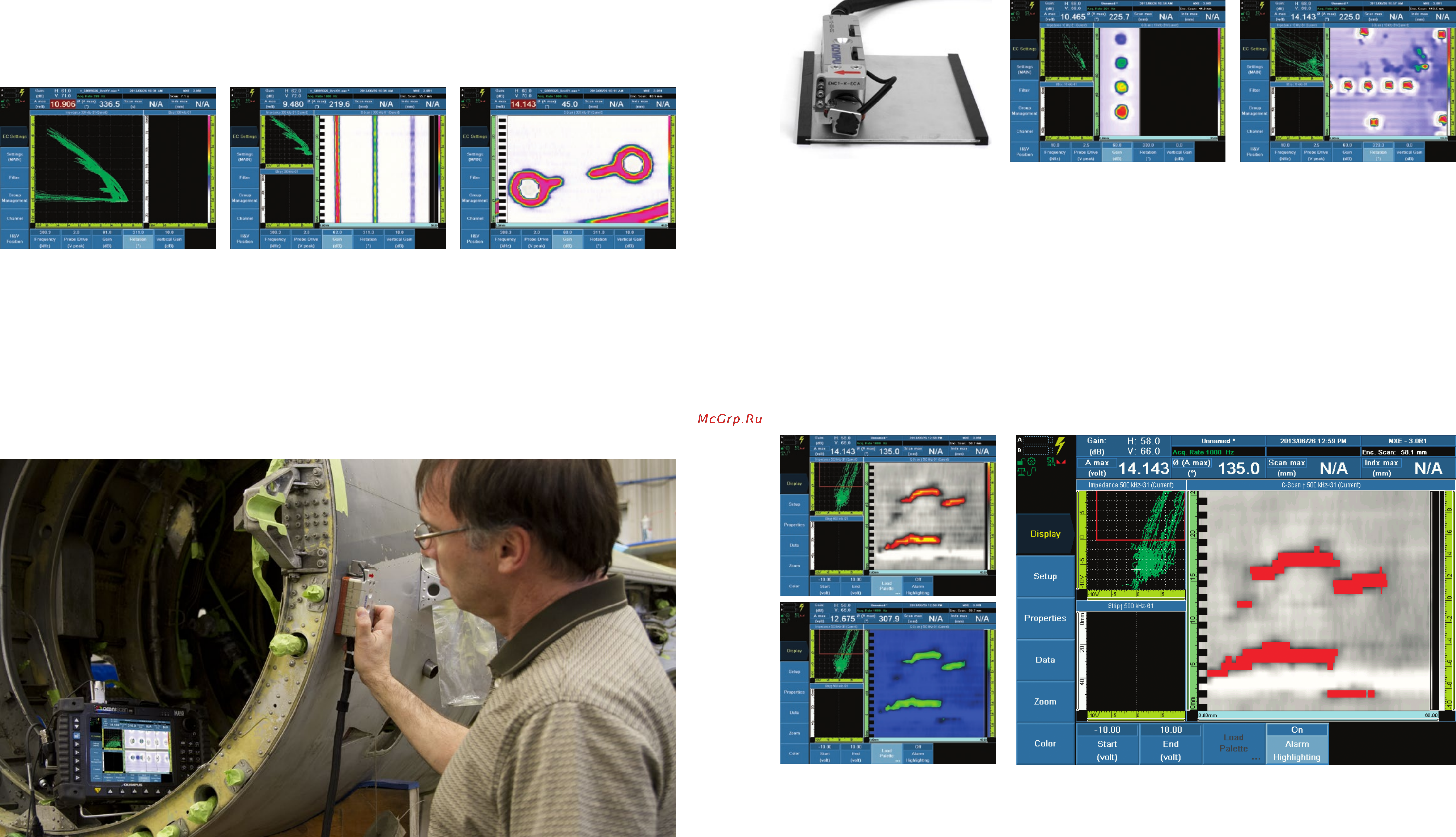

Настройка контрастности на
полноэкранном C-скане.
Яркий цветной экран
Определение глубины дефекта с помощью цветного C-скан изображения
Как и в технологиии ВТ-контроля, при выявлении поверхностных и подповерхностных трещин, размеры дефекта
определяются по амплитуде отраженного сигнала вихревых токов. Возможность цветовой маркировки значений амплитуды
и изображение каждого эхо-сигнала канала с информацией о местоположении обеспечивают наглядный и понятный C-скан.
Полученные изображения можно сохранить на съемную карту памяти Compact Flash или использовать в отчетах прибора.
Для калибровки чувствительности и
контрастности ECA необходим стандартный
образец с дефектами известной глубины.
Откалиброванная развертка ECA с
использованием различных цветов для
каждого диапазона глубины дефектов.
Контроль обшивки самолета: выявление
коррозии. Цвета указывают на
глубину дефектов.
Допустимость дефектов на основе пороговых значений
С дефектоскопом OmniScan
®
MX ECA оценка допустимости дефекта производится с учетом цветового отображения
C-скан. ПО MXE 3.0 ECA имеет широкий спектр цветовых оттенков для оптимального отображения сигналов во время
контроля ВТ-матрицами.
Более того, функция сигнализации C-скан упрощает стробирование сигналов отбраковки, мгновенно изменяя цвета C-скана
при вхождении сигнала импедансной плоскости в зоны сигнализации.
Новое ПО MXE 3.0 ECA имеет широкую палитру
заранее заданных цветов и оттенков (все
права защищены).
C-скан меняет цвет, как только сигнал входит в зону отбраковки (функция сигнализации).
Непрерывный режим кодирования
Преимущество временного контроля – практически безлимитные возможности сканирования при минимальном
взаимодействии с прибором; а преимуществом кодированных сканов (C-сканов) является отображение полноценных
цветных изображений и информации о местоположении, форме и размерах дефектов.
Программное обеспечение MXE 3.0 ECA включает непрерывный режим кодирования, позволяющий корректировать
цветные изображения. Данный режим обеспечивает высокое качество контроля, так как полученные результаты
записываются выборочно, по усмотрению пользователя.
