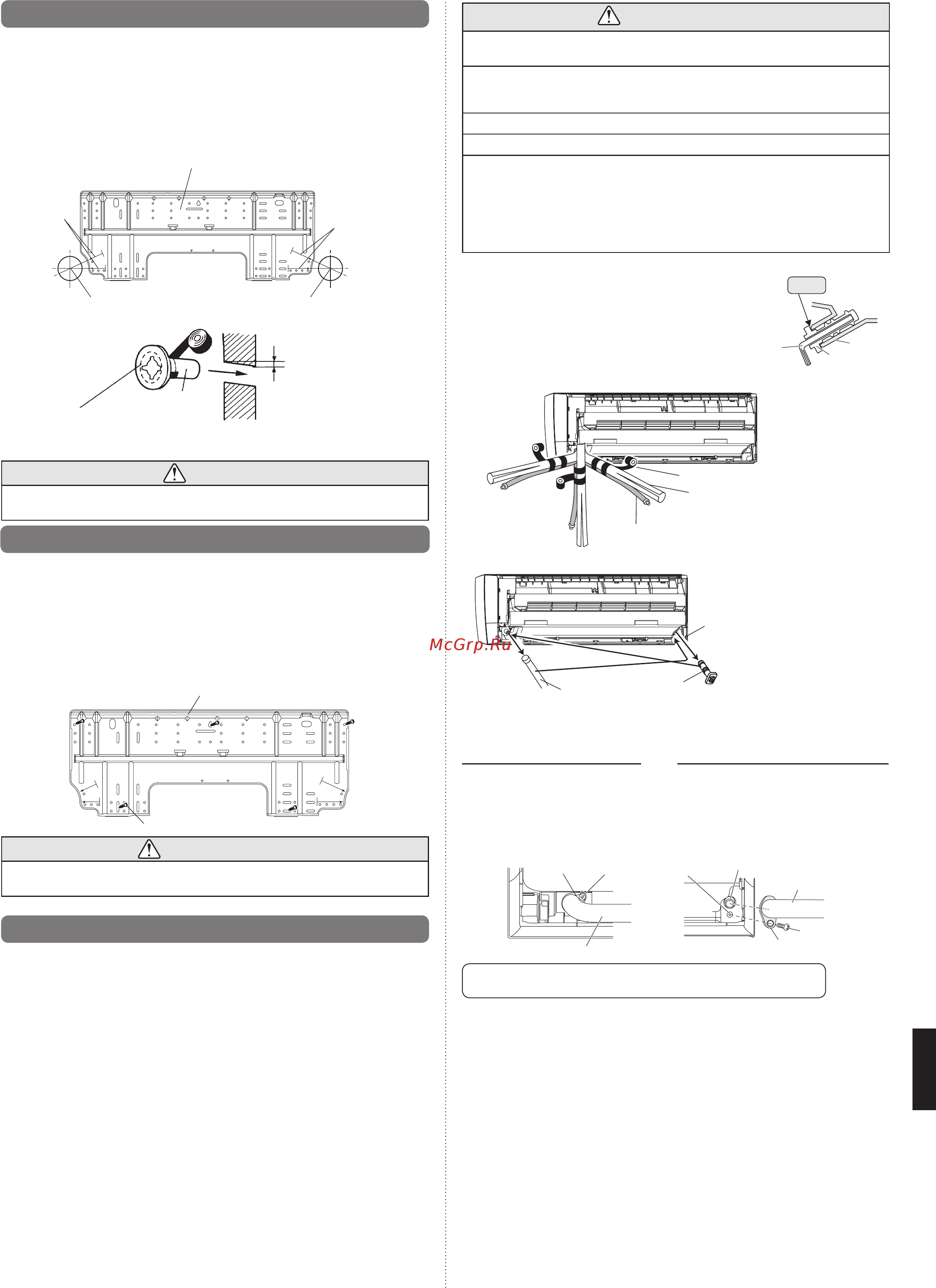

Ru-4
6.6.
Вырезание отверстия в стене для соединительной трубы
(1) Вырежьте в стене отверстие диаметром 65 мм в показанном далее месте.
(2) Вырежьте отверстие так, чтобы внешняя сторона была ниже (на 5 - 10 мм) от
внутренней стороны.
(3) Всегда выравнивайте центр отверстия в стене. В случае неправильного вырав-
нивания произойдет утечка воды.
(4)
Обрежьте трубу в стене соответственно толщине трубы, вставьте ее в настенную
заглушку, заклейте заглушку виниловой лентой и вставьте трубу через отверстие.
(5) Для левой и правой труб вырежьте отверстие несколько ниже, чтобы свободно
вытекала дренажная вода.
*Приобретается отдельно
Стена
Крепление с помощью
виниловой ленты
Отв. диам. 65 мм
Отв. диам. 65 мм
Кронштейн для подвешивания на стену
Центральная
метка
Центральная
метка
Настенная заглушка*
Настенная труба*
(Внутри)
(Снаружи)
5 - 10 мм ниже
ВНИМАНИЕ
Если настенная труба не используется, то провод, соединяющий внутренний(е) и внешний
модули или соединительную коробку, может касаться металла и вызывать утечку тока.
6.7.
Установка кронштейна для подвешивания на стену
(1) Установите кронштейн таким образом, чтобы он был правильно расположен по
горизонтали и по вертикали. Если кронштейн наклонен, вода будет скапывать на
пол.
(2) Установите кронштейн для подвешивания на стену так, чтобы его прочность по-
зволяла выдержать вес модуля.
•
Закрепите кронштейн для подвешивания на стене с помощью 5 или более винтов че-
рез отверстия возле внешнего края кронштейна.
•
Убедитесь, что в месте крепления кронштейна отсутствует дребезг.
Кронштейн для подвешивания на стену
Самонарезающий винт
ПРЕДУПРЕЖДЕНИЕ
Устанавливайте кронштейн для подвешивания на стену ровно по горизонтали и
вертикали.
6.8.
Придание формы дренажному шлангу и трубе
[Задний трубопровод, правый трубопровод, нижний трубопровод]
• Установите трубопровод внутреннего модуля в направлении отверстия в стене,
связав дренажный шланг и трубу вместе виниловой лентой.
• Установите трубопровод так, чтобы дренажный шланг выходил снизу.
• Обмотайте трубопроводы внутреннего модуля, которые видны снаружи, декоратив-
ной лентой.
[Для левого заднего трубопровода, левый трубопровод]
Поменяйте местами дренажную заглушку и дренажный шланг.
ПРЕДУПРЕЖДЕНИЕ
Надежно вставьте дренажный шланг и дренажную заглушку. Дренаж должен
иметь наклон вниз во избежание утечки воды.
При вставке следите за тем, чтобы не прикреплять никакой материал, кроме
воды. В случае прикрепления любого другого материала возникнет износ и
утечка воды.
После удаления дренажного шланга не забудьте прикрепить дренажную заглушку.
Не забудьте прикрепить дренажный шланг лентой к нижней части трубы.
Предотвращайте замерзание дренажной воды в низкотемпературных условиях.
При установке дренажного шланга внутреннего модуля снаружи следует
принять необходимые меры для защиты от замерзания дренажной воды.
В низкотемпературных условиях (при температуре снаружи меньше 0 °C) после
выполнения операции охлаждения вода в дренажном шланге может замерзнуть.
После замерзания дренажной воды дренажный шланг будет заблокирован, и в
результате может произойти утечка воды во внутреннем модуле.
Способ установки дренажной заглушки
С помощью шестиугольного гаечного ключа
размером 4 мм между противоположными сторо-
нами вставьте дренажную заглушку, пока она не
коснется наконечника сливного крана.
Правая труба
Нижний трубопровод
Связать виниловой лентой
Трубы с охладителем (верхние)
Задняя труба
Дренажный шланг внутреннего модуля (нижний)
Для левого выходного трубопро-
вода вырезать желобок для вы-
ходного трубопровода с помощью
ножовки.
Дренажный
шланг внутрен-
него модуля
Дренажная заглушка
Снять дренажную заглушку, вы-
тащив за выступающий конец с
помощью пассатижей и т. д.
Метод снятия дренажного шланга
Снять винт с левой стороны дренаж-
ного шланга и вытащить дренажный
шланг.
Метод установки дренажного шланга
Вертикально вставьте дренажный шланг в
направлении вовнутрь, чтобы крепление дре-
нажа (белое) можно было точно выровнять с
отверстием под винт возле сливного крана.
После установки и перед заменой снова
установите и закрепите снятые винты.
•
Во время выполнения операции удерживайте соединение дренажного шланга.
•
Поскольку винт устанавливается изнутри, нужно намагнитить отвертку.
Винт
Крепление
дренажа
Дренажный шланг
Отверстие
под винт
Сливной кран
Дренажный шланг
Винт
Крепление дренажа
•
Для левого трубопровода и левого заднего трубопровода выровняйте метки на крон-
штейне для подвешивания на стену и придайте форму соединительной трубе.
• Согните соединительный трубопровод с радиусом 70 мм или более и установите
на расстоянии не более 35 мм от стены.
•
После пропускания трубопровода внутреннего модуля и дренажного шланга через от-
верстие в стене подвесьте внутренний модуль на крюки сверху и снизу кронштейна для
подвешивания на стену.
Нет промежутка
Шестигранный
ключ
Сливной
кран
Дренажная
заглушка
