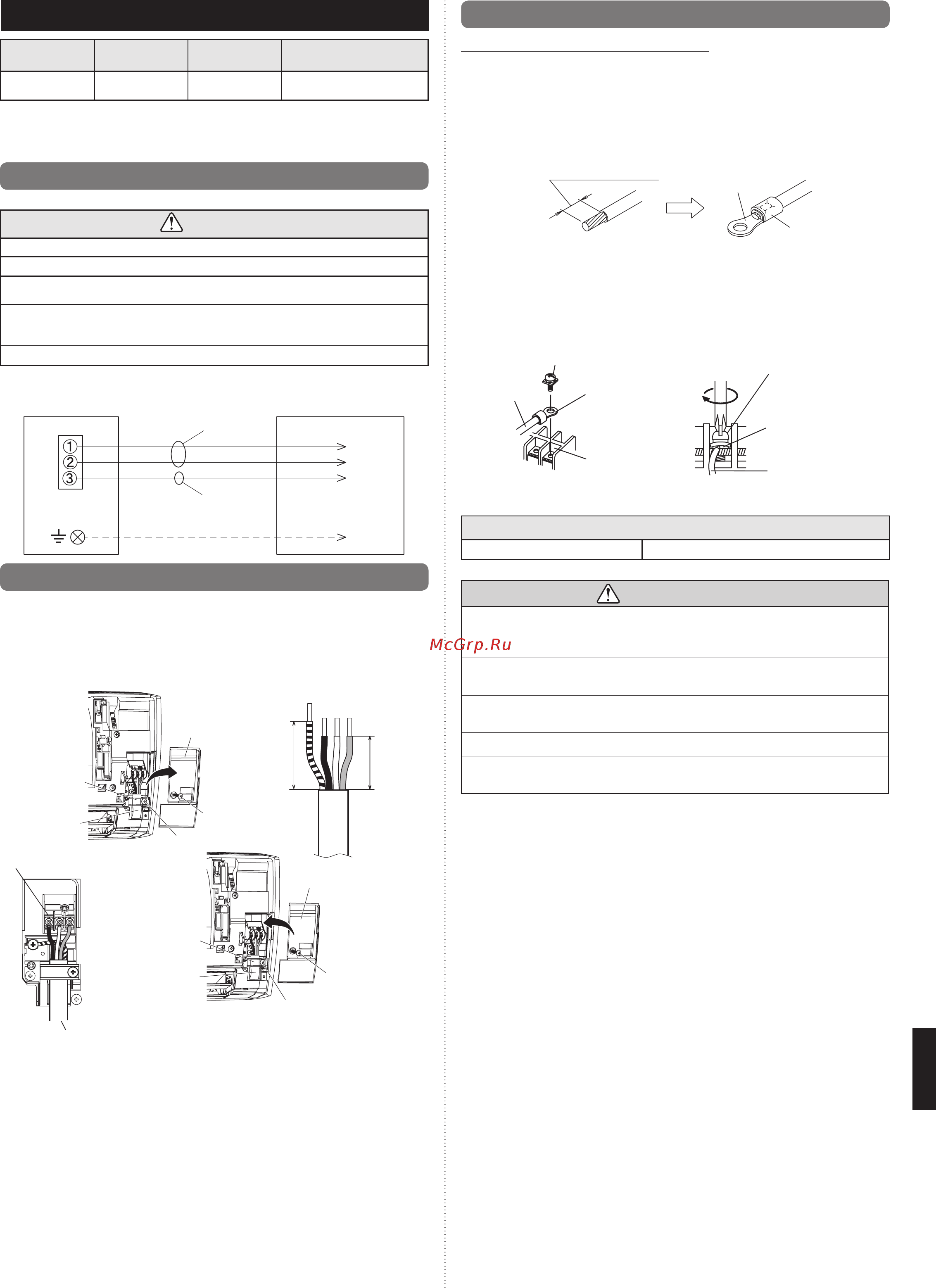

Ru-6
7. ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА
Кабель
Размер кабеля
(мм
2
)
Тип Примечания
Соединительный
кабель
1,5 Тип 60245 IEC57
3Kабеля+Земля,
1φ230V
Макс. длина кабеля: предельное падение напряжения не выше 2%. Увеличьте сечение
кабеля, если падение напряжения равно или превышает 2%.
7.1.
Схема системы проводов
ВНИМАНИЕ!
Прежде чем подключать провода, убедитесь, что питание выключено.
Каждый провод должен быть надежно подсоединен.
Никакой провод не должен касаться труб с охладителем, компрессора или
какой-либо движущейся детали.
Ослабленное крепление провода может вызвать перегрев клеммы или при-
вести к неисправности модуля. Также возможна опасность пожара. Поэтому
убедитесь, что все провода
надежно подсоединены.
Подсоедините провода к соответствующему количеству клемм.
Линии
питания
Линия
управления
Линия заземления
Т
ипа 60245 IEC57
Размер кабеля 1,5 мм
2
(Межмодульный)
ВНЕШНИЙ МОДУЛЬ
или ОТВЕТВИТЕЛЬНАЯ
КОРОБКА
Подключите к ука-
занной клемме.
ВНУТРЕННИЙ МОДУЛЬ
КЛЕММА
7.2.
Проводка внутреннего модуля
(1) Снимите крышку провода. (Извлеките 1 винт.)
(2) Снимите кабельный зажим. (Извлеките 1 винт.)
(3) Согните конец соединительного кабеля, как показано на рисунке.
(4) Полностью вставьте конец соединительного кабеля в блок клемм.
(5) Закрепите соединительный кабель кабельным зажимом. (Вверните 1 винт.)
Вставьте лепесток крышки провода в ква-
дратное отверстие внутреннего модуля и
закрепите с помощью винта.
Конец соединительного кабеля
50 mm
30 mm
Кабельный
зажим
Соединитель-
ный кабель
Винт
Винт
Крышка провода
Соединительный кабель
Блок клемм
Кабельный
зажим
Соединитель-
ный кабель
Винт
Винт
Крышка провода
7.3. Как подключить проводку к клеммам
Соблюдайте осторожность при прокладке кабеля
При зачистке изоляции вводного провода всегда используйте специальный инстру-
мент для зачистки проводов. При отсутствии специального инструмента осторожно
зачистите оболочку с помощью ножа или другого подобного инструмента.
(1) Используйте клеммы гофрированного типа с изолирующими рукавами, как по-
казано на рисунке ниже, для подключения к блоку клемм.
(2)
Надежно прижимайте клеммы гофрированного типа к проводам с помощью со-
ответствующего инструмента, чтобы провода не высвобождались.
Зачистить: 10 мм
Клемма гофриро-
ванного типа
Рукав
(3) Используйте указанные провода, надежно их подсоединяйте и закрепляйте,
чтобы на клеммах не было натяжения.
(4) Используйте соответствующую отвертку для затягивания присоединительных
винтов. Не используйте отвертку слишком малого размера; в противном случае
могут быть повреждены головки винтов, что помешает надлежащему их затяги-
ванию.
(5) Не затягивайте присоединительные винты чрезмерно, иначе они могут
разо-
рваться.
Винт со специальной шайбой
Провод
Клемма гофрирован-
ного типа
Блоки клемм
Провод
Винт со специальной шайбой
Клемма гофриро-
ванного типа
(6) См. таблицу ниже на предмет крутящих моментов затягивания присоединитель-
ных винтов.
Крутящий момент затягивания [Н·м (кгс·см)]
Винт M4 1,2 – 1,8 (12 – 18)
ПРЕДУПРЕЖДЕНИЕ
Сопоставляйте номера блоков клемм и цвета соединительных кабелей с соответ-
ствующими номерами и цветами внешнего модуля или ответвительной коробки.
Ошибочная проводка может вызвать возгорание электрических деталей.
Надежно подключите соединительные кабели к блоку клемм. Некачественная
установка может вызвать пожар.
Всегда затягивайте внешнее покрытие соединительного кабеля кабельным за-
жимом. (Если изолятор будет растерт, может возникнуть электрический разряд.)
Всегда подсоединяйте провод заземления.
Не используйте винт заземления внутреннего модуля для других подключений,
кроме специального наружного блока или ответвительной коробки.
9319357003-02_IM.indb 69319357003-02_IM.indb 6 7/7/2011 12:07:39 PM7/7/2011 12:07:39 PM
