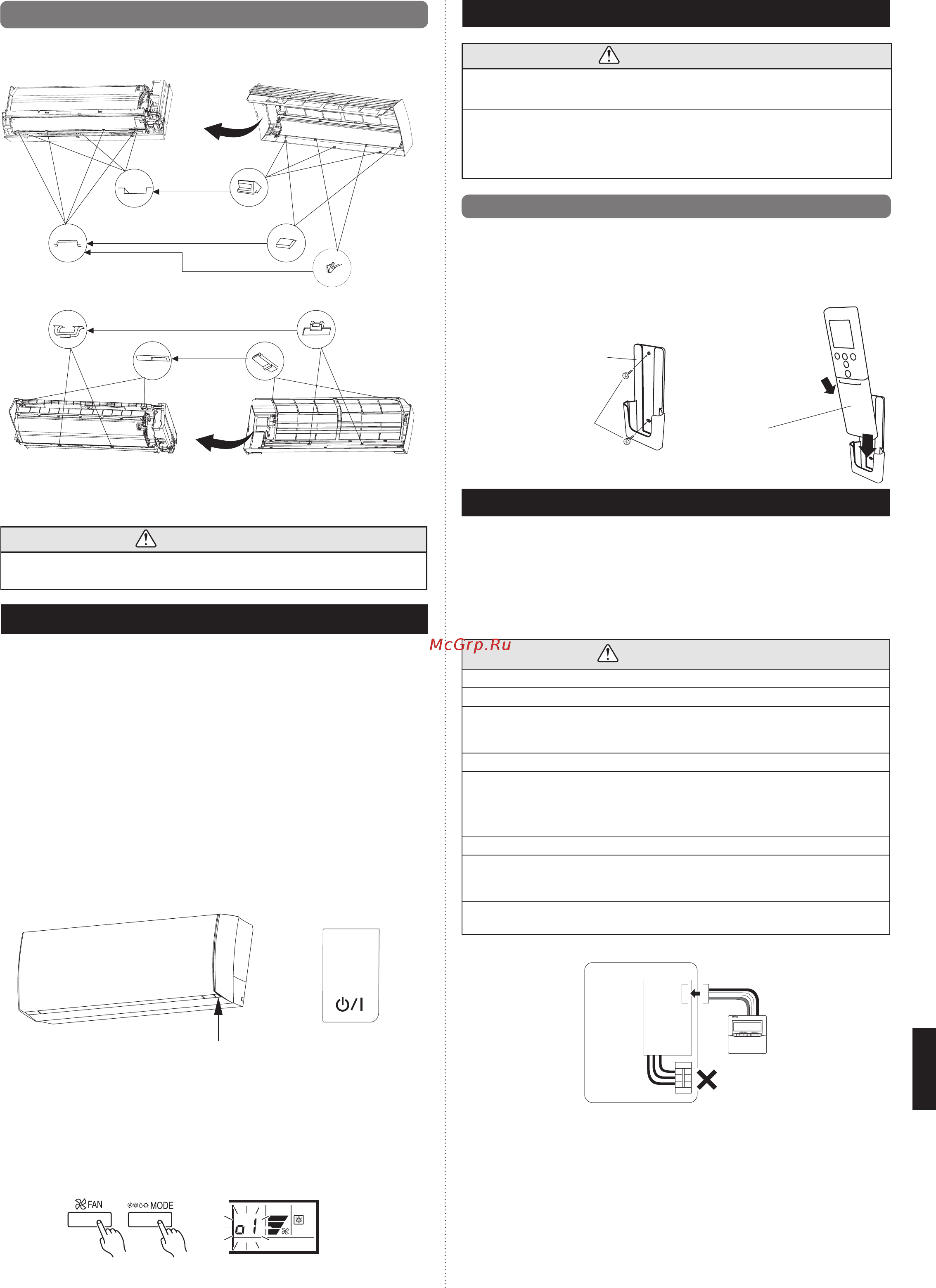

Ru-8
9.4. Установка передней панели
(1)
Прежде всего установите нижнюю часть передней панели и вставьте верхние и
нижние крюки. (2 сверху с боковых сторон, 7 снизу с боковых сторон, 2 по центру)
Внутренний модуль
Нижние отверстия
(3 мест)
Нижние крюки
(3 мест)
Нижние отверстия
(4 мест)
Центральные
отверстия (2 места)
Центральные
крюки (2 места)
Верхние крюки
(2 места)
Верхние
отверстия
(2 места)
Внутренний
модуль
Передняя
панель
Нижние крюки
(2 мест)
Нижние крюки
(2 мест)
Передняя панель
(2) Вверните 4 винта.
(3) Закрепите крышку провода. (Вверните 1 винт.)
(4) Закрепите впускную решетку.
ПРЕДУПРЕЖДЕНИЕ
Надежно установите переднюю панель и впускную решетку. Если установка выполнена ненад-
лежащим образом, передняя панель или впускная решетка могут упасть и причинить травмы.
10. ТЕСТОВЫЙ ЗАПУСК
Пункты для проверки
(1) Нормально ли работает каждая из кнопок на пульте дистанционного
управления?
(2) Нормально ли светится каждая лампочка?
(3) Нормально ли работают лопасти направления воздушного потока?
(4) Нормально ли выполняется дренаж?
(5)
Присутствуют ли какие-либо аномальные шумы или вибрация в процессе работы?
•
Не используйте кондиционер в тестовом режиме в течение длительного времени.
[Способ эксплуатации]
•
Способ эксплуатации см. в руководстве по эксплуатации.
•
Внешний модуль может не работать, в зависимости от температуры в
помещении. В этой ситуации удерживайте кнопку РУЧНОЙ АВТО (MANUAL AUTO)
внутреннего модуля более 10 секунд. Во время тестового запуска охлаждения
индикаторы OPERATION (РАБОТА) (зеленый) и TIMER (ТАЙМЕР) (оранжевый)
начнут одновременно мигать. Затем начнется тестовый запуск нагревания
приблизительно
через 3 минуты, когда будет выбрано «НАГРЕВАНИЕ» (HEAT)
с помощью пульта ДУ. (Информация по использованию пульта дистанционного
управления приведена в руководстве по эксплуатации.)
(Когда кондиционер запускается нажатием кнопки тестового запуска, индикаторы
OPERATION (РАБОТА) и TIMER (ТАЙМЕР) начнут одновременно медленно мигать.)
Нажмите и удерживайте кнопку «РУЧНОЙ/
АВТО (MANUAL AUTO)» в течение 10 секунд
Кнопка «РУЧНОЙ АВТО
(MANUAL AUTO)»
•
При завершении тестового запуска удерживайте кнопку MANUAL AUTO
внутреннего модуля более 3 секунд.
[С использованием проводного пульта ДУ] (Опционально)
Способ эксплуатации см. в руководстве по эксплуатации.
(1) Остановите работу кондиционера.
(2) Нажмите одновременно главную кнопку управления и кнопку управления
вентилятором в течение 2 секунд или больше, чтобы начать тестовый запуск.
Отображение тестового запуска
(3) Нажмите кнопку start/stop, чтобы остановить тестовый запуск.
11.
УСТАНОВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что внутренний модуль правильно принимает сигнал от пульта дис-
танционного управления, после чего установите держатель пульта дистанцион-
ного управления.
Выберите место установки держателя пульта ДУ, обращая особое внимание на
следующее:
Избегайте мест, подверженных воздействию прямых солнечных лучей.
Выберите место, на которое не будет поступить излишнее тепло из духовки или
других
источников.
11.1.
Установка держателя пульта дистанционного управления
•
Установите пульт дистанционного управления на расстоянии максимум 6 м от при-
емника сигналов дистанционного управления. Однако при установке пульта ДУ
убедитесь, что он работает как следует.
•
Установите держатель пульта ДУ на стене, колонне и т. п. с помощью самонарезаю-
щего винта.
фиксация держателя пульта
дистанционного управления
Держатель пульта дис-
танционного управления
Самонаре-
зающий винт
(малый)
крепление пульта дистан-
ционного управления
Пульт ДУ
(2) Вниз
(1) Установить
12.
УСТАНОВКА ДОПОЛНИТЕЛЬНОГО КОМПЛЕКТА (UTY-TWBXF)
К данному кондиционеру могут быть подключены следующие дополнительные комплекты.
• Проводной пульт дистанционного управления
• Простой пульт дистанционного управления
• Набор для внешнего подключения
ПЕРЕД УСТАНОВКОЙ ПРОВОДНОГО ПУЛЬТА ДУ
• При использовании проводного пульта ДУ некоторые функции использовать не-
возможно.
ПРЕДУПРЕЖДЕНИЕ
Перед установкой не забудьте отключить все электропитание.
Не прикасайтесь к теплообменнику.
В процессе установки или удаления следите за тем, чтобы не захватить провод
деталями или жестко его не потянуть. Иначе это вызовет нарушение работы
кондиционера.
Избегайте мест, подверженных воздействию прямых солнечных лучей.
Выберите место, на которое не будет поступить излишнее
тепло из духовки или
других источников
Перед настройкой дополнительного комплекта убедитесь, что кондиционер при-
нимает сигнал.
Не подключайте проводной пульт ДУ к клемме для подачи питания.
При подключении проводного пульта ДУ к внутреннему блоку используйте соеди-
нительный кабель (поставляется с проводным пультом ДУ или обычным пультом
ДУ).
Рекомендуемая длина кабеля
проводного пульта ДУ — 10 м. В случае удлинения
кабеля не забудьте изолировать соединительную часть.
Не подключайте питание к клемме.
ВНУТРЕННИЙ МОДУЛЬ
Печат-
ная
плата
КЛЕММА
9319357003-02_IM.indb 89319357003-02_IM.indb 8 7/7/2011 12:08:05 PM7/7/2011 12:08:05 PM
