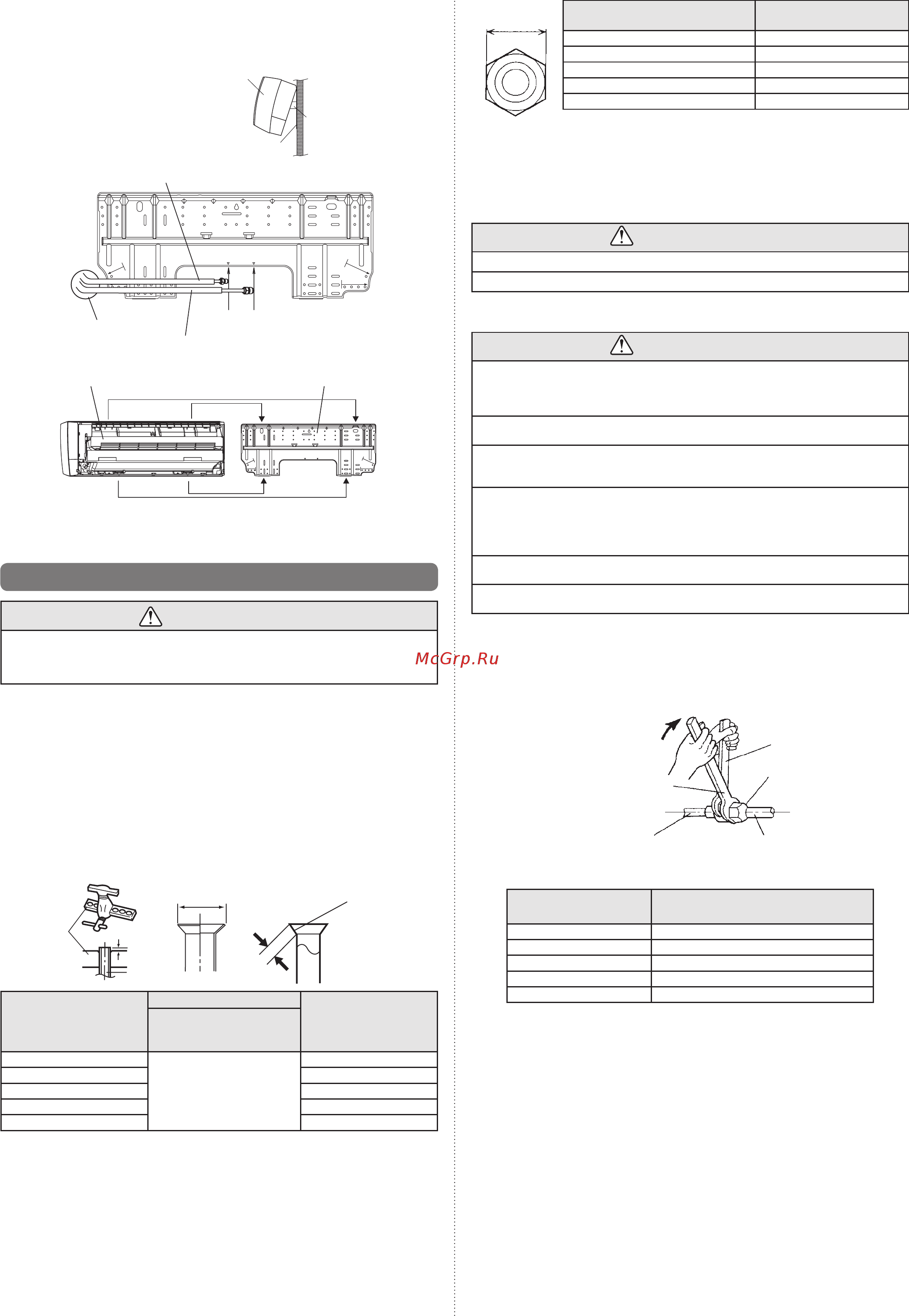

Ru-5

[Установка внутреннего модуля]

•

Подвесьте внутренний модуль на крюки сверху кронштейна для подвешивания на стену.

•

Вставьте прокладку или подобную деталь между внутренним модулем и кронштейном

для подвешивания на стену, отделив нижнюю сторону внутреннего модуля от стены.

Внутренний модуль

Кронштейн для подвешивания на стену

(Прокладка)

Соединительная труба (диам. 6,35 мм)

Выровняйте метки

Внутренний модуль

Соединительная труба (диаметр 9,52 или 12,7 мм)

Верхние крюки

Нижние крюки

Кронштейн для подвешивания на стену

Согните с радиусом

70 мм с помощью

трубогиба

После подвешивания внутреннего модуля на верхний крюк навесьте крепление

внутреннего модуля на 2 нижние крюки, опуская модуль и прижимая к стене.

6.9. Развальцовочное соединение (Соединение труб)

ПРЕДУПРЕЖДЕНИЕ

Затяните развальцовочные гайки с помощью ключа с ограничением по крутящему мо-

менту, используя указанный метод затягивания. В противном случае развальцовочные

гайки после длительного периода использования могут разорваться, вызвав утечку

охладителя и образование опасного газа, если охладитель вступит в контакт с огнем.

6.9.1. Развальцовка

Используйте специальный резак для труб и инструмент для развальцовки, предна-

значенный исключительно для R410A.

(1)

Обрежьте соединительную трубу до необходимой длины с помощью резака для труб.

(2) Удерживайте трубу направленной вниз, чтобы в нее не попали опилки, и удали-

те любые заусенцы.

(3)

Вставьте развальцовочную гайку (всегда используйте развальцовочную гайку, прила-

гающуюся соответственно к внутренним и внешнему модулям или ответвительной ко-

робке) на трубу и выполните развальцовку с помощью инструмента для развальцовки.

Используйте специальный инструмент для развальцовки R410A или стандартный. При

использовании других развальцовочных гаек может возникнуть утечка охладителя.

(4) Защитите трубы, защемив их или заклеив лентой, для предотвращения попада-

ния в трубы пыли, грязи и воды.

Штамп

Труба

Убедитесь, что [L] развальцовано

единообразно и что трещины и ца-

рапины отсутствуют.

Внешний диаметр трубы

[мм (дюйм.)]

Размер A [мм]

Размер B [мм]

Инструмент для развальцов-

ки трубопроводов под R410A,

зажимного типа

6,35 (1/4)

0 – 0,5

9,1

9,52 (3/8) 13,2

12,70 (1/2) 16,6

15,88 (5/8) 19,7

19,05 (3/4) 24,0

При использовании стандартных инструментов для развальцовки труб R410A размер

A должен быть примерно на 0,5 мм больше указанного в таблице (для развальцовки с

помощью специальных инструментов для развальцовки R410A), чтобы была достиг-

нута указанная развальцовка. Используйте толщиномер для измерения размера A.

Ширина плоских

поверхностей

Внешний диаметр трубы [мм (дюйм.)]

Ширина плоских поверхностей

развальцовочной гайки [мм]

6,35 (1/4) 17

9,52 (3/8) 22

12,70 (1/2) 26

15,88 (5/8) 29

19,05 (3/4) 36

6.9.2. Сгибание труб

• Если трубы сформированы вручную, будьте осторожны, чтобы не сжать их.

• Не сгибайте трубы под углом больше 90°.

• При повторных изгибах или растяжениях труб материал станет жестче, что ослож-

нит дальнейшее сгибание или растяжение труб.

• Не сгибайте и не растягивайте трубы больше 3 раз.

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения разрыва трубы избегайте острых изгибов.

Если труба повторно сгибается в одном и том же месте, она разорвется.

6.9.3. Соединение труб

ПРЕДУПРЕЖДЕНИЕ

Не забудьте правильно установить трубу напротив порта на внутреннем мо-

дуле. При неверном центрировании развальцовочная гайка не может быть

плавно затянута. Если развальцовочная гайка будет завернута принудительно,

резьба будет повреждена.

Не снимайте развальцовочную гайку с трубы внутреннего модуля до момента

непосредственно перед подсоединением соединительной трубы.

Для надлежащего затягивания развальцовочной

гайки удерживайте ключ с

ограничением по крутящему моменту за рукоятку, поддерживая нужный угол

относительно трубы.

Затяните развальцовочные гайки с помощью ключа с ограничением по крутя-

щему моменту, используя указанный метод затягивания. В противном случае

развальцовочные гайки после длительного периода использования могут разо-

рваться, вызвав утечку охладителя и образование опасного газа,

если охлади-

тель вступит в контакт с огнем.

Соединяйте трубы так, чтобы при необходимости можно было легко снять

крышку коробки управления для технического обслуживания.

Для предотвращения утечки воды в коробку управления убедитесь, что трубы

хорошо изолированы.

Когда развальцовочная гайка затянута рукой надлежащим образом, удерживайте

сторону корпуса, сцепленную с гаечным ключом

, и затяните гайку с помощью ключа

с ограничением по крутящему моменту. (См. таблицу ниже на предмет крутящих мо-

ментов затягивания развальцовочных гаек.)

Затяните с помощью двух ключей.

Удерживающий ключ

Развальцовочная гайка

Соединительная труба

Ключ с ограничением по крутящему моменту

Труба внутреннего модуля

(сторона корпуса)

Развальцовочная

гайка [мм (дюйм.)]

Крутящий момент затягивания

[Н·м (кгс·см)]

6,35 (1/4) диам. 16 – 18 (160 – 180)

9,52 (3/8) диам. 32 – 42 (320 – 420)

12,70 (1/2) диам. 49 – 61 (490 – 610)

15,88 (5/8) диам. 63 – 75 (630 – 750)

19,05 (3/4) диам. 90 – 110 (900 – 1100)
