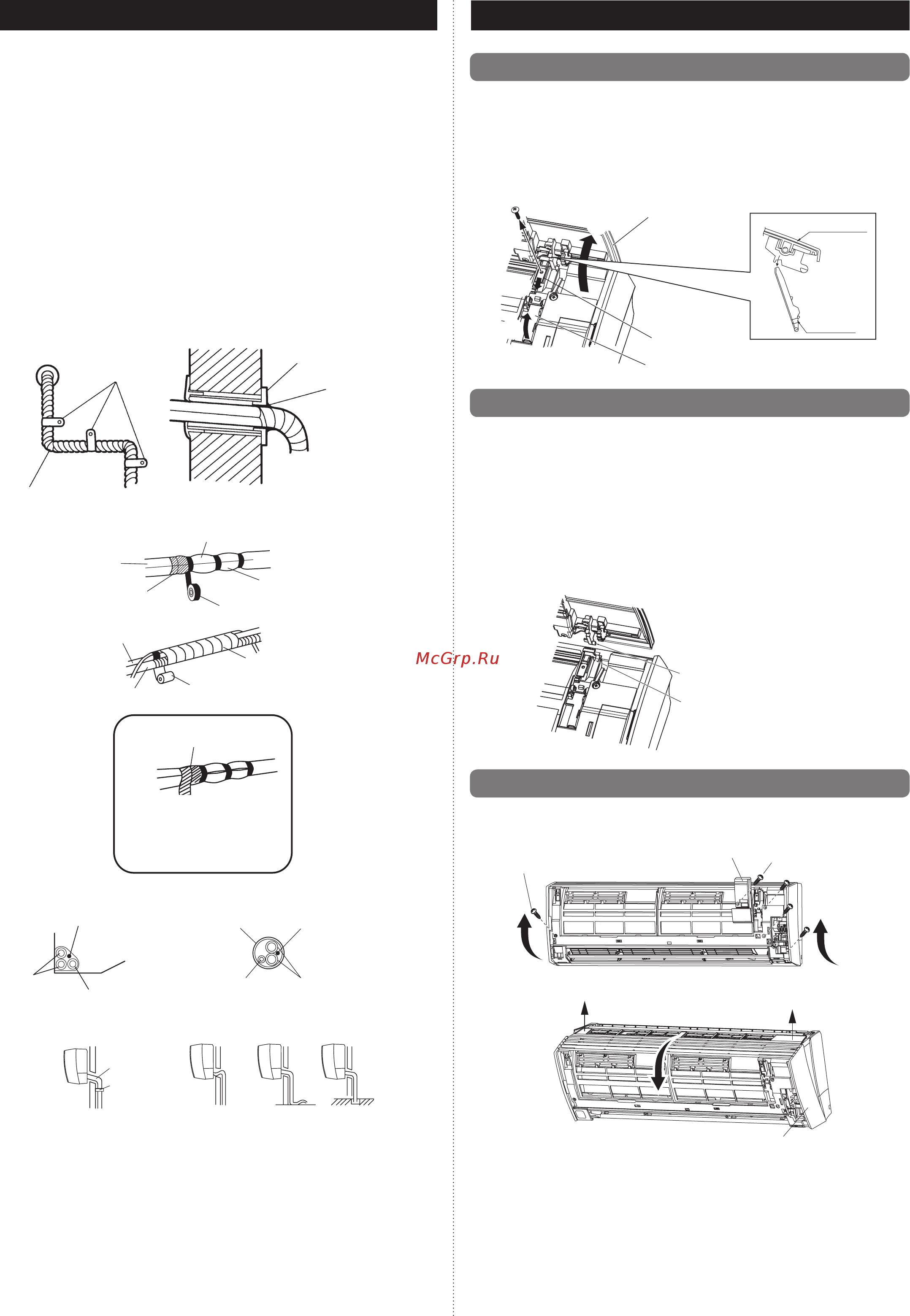

![Fujitsu ASYG09LUCA/AOYG09LUCB [8/13] Снятие и установка передней панели](/views2/1665827/page8/bg8.png)
Ru-7
9. СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕЙ ПАНЕЛИ
9.1. Снятие впускной решетки
(1) Откройте впускную решетку.
(2) Удерживая впускную решетку, поднимите опору решетки и зафиксируйте
впускную решетку.
(3) Извлеките винты из крышки рычага в верхней части передней панели
(в 2 местах, одно слева и одно справа).
(4) Нажмите на зажимы крышки рычага для разблокировки.
(5) Открывайте выпускную решетку до тех пор, пока она не примет горизонтальное
положение, затем потяните ее к себе, чтобы снять.
(1)
(2)
(3)
(4)
Впускная решетка
Зажим крышки рычага
Опора решетки
Впускная решетка
Опора решетки
9.2. Установка впускной решетки
(1) Расположите впускную решетку горизонтально и вставьте соединительные
стержни в предназначенные для них отверстия в верхней части панели (в 2
местах, одно слева и одно справа).
(2) Удерживая впускную решетку, поднимите опору решетки и зафиксируйте
впускную решетку.
(3) Нажмите на зажимы крышки рычага вверх и зафиксируйте соединительный
стержень впускной решетки.
(4) Зафиксируйте крышку рычага на верхнюю часть передней панели с помощью
винтов (в 2 местах, одно слева и одно справа).
(5) Слегка приподнимите впускную решетку и верните опору решетки в
изначальное положение.
(6) Закройте впускную решетку.
Соединительный стержень
Отверстие
9.3. Снятие передней панели
(1) Снимите впускную решетку (см. «Удаление впускной решетки»).
(2) Снимите крышку провода. (Извлеките 1 винт.)
(3) Выверните 4 винта.
Винты (4 места)
Крышка провода
Винты (Крышка провода)
(4)
Передняя панель тянется вперед, поднимая верхнюю поверхность, после чего снимается.
Передняя панель
8. ЗАВЕРШЕНИЕ
(1) Изолируйте трубы друг от друга.
• Изолируйте всасывающий и нагнетательный трубопроводы по отдельности.
• Для заднего, правого и нижнего трубопроводов перекройте теплоизоляцию
соединительного трубопровода и теплоизоляцию трубы внутреннего модуля,
обернув их совместно виниловой лентой и не оставив зазора.
• Для левого и левого заднего трубопроводов стыкуйте теплоизоляцию
соединительного трубопровода и теплоизоляцию трубы
внутреннего модуля,
обернув их совместно виниловой лентой и не оставив зазора.
• Для левого и левого заднего трубопроводов оберните область, которая
переходит в заднюю секцию корпуса трубопровода, лентой из ткани.
• Для левого и левого заднего трубопроводов подвяжите соединительный
кабель сверху трубы с помощью виниловой ленты.
• Для левого и левого заднего
трубопроводов свяжите трубопровод и
дренажный шланг вместе, обернув их лентой из ткани, на участке входа в
заднюю секцию корпуса трубопровода.
(2) Временно закрепите соединительный кабель вдоль соединительной трубы
виниловой лентой. (Оберните приблизительно на 1/3 ширины ленты снизу
трубы, чтобы не поступала вода.)
(3) Закрепите соединительную трубу на внешней стене с помощью хомута и т. д.
(4) Заполните промежуток между отверстием для трубы во внешней стене и трубой
с помощью герметика, чтобы дождевая вода и ветер не попадали внутрь.
(5) Прикрепите дренажный шланг к внешней стене и т. д.
*Приобретается отдельно
Труба
Седло*
Крышка снаружи стены*
Герметик*
(Внешние)
Стена
Связать трубы вместе,
чтобы не было зазора
Перекрытие изоляции
Виниловая лента
Обернуть лентой из ткани
Лента из ткани
Дренажный шланг
Соединительный кабель
Труба
Дренажный шланг
Проверьте следующее:
ПРАВИЛЬНО
Дренажный
шланг
Седло
Поднято Колебание Конец в воде
Дренажный шланг Соединительная труба
Настенная труба Соединительный кабель
Левая труба Для подсоединения слева сзади
НЕПРАВИЛЬНО НЕПРАВИЛЬНО НЕПРАВИЛЬНО
Труба
Соединительная труба
(теплоизоляция)
Труба внутреннего модуля
(теплоизоляция)
Уплотнение А используется в том случае, если
диаметр газовой трубы составляет Ø12,70 или
больше.
Состыкуйте соединитель-
ный трубопровод (теплоизо-
ляцию) и трубу внутреннего
модуля (теплоизоляцию) и
оберните уплотнением A, не
допуская зазоров.
9319357003-02_IM.indb 79319357003-02_IM.indb 7 7/7/2011 12:07:40 PM7/7/2011 12:07:40 PM
