CHAUVIN ARNOUX CA-MA4000D-350 [10/72] Variations dans le domaine d utilisation
![CHAUVIN ARNOUX CA-MA4000D-350 [10/72] Variations dans le domaine d utilisation](/views2/1665979/page10/bga.png)
10

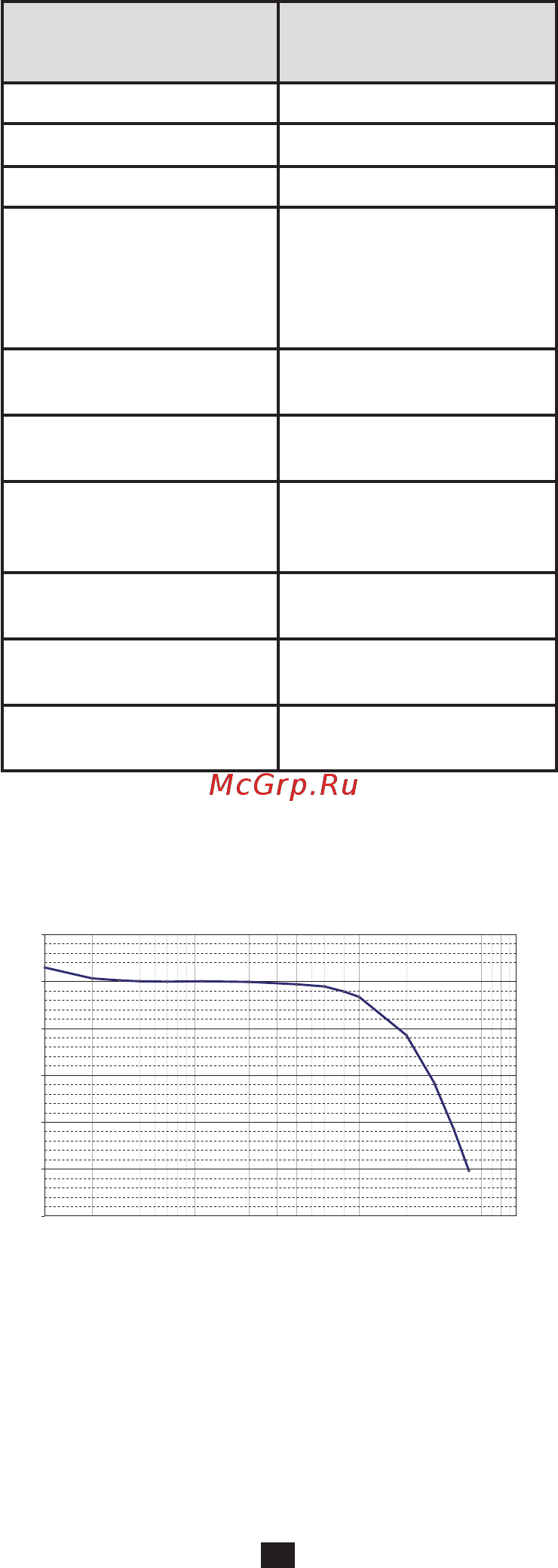

3.3. vARIATIONS DANS LE DOMAINE D’UTILISATION
Grandeur d’influence Plage d’influence
Erreur sur la mesure
Typique Maximale
Tension pile 1,8 à 3,2 V
< 1 pt ±(0,2% + 1 pt)
Température 0 °C à 50 °C ± 0,25 % / 10 °C ± (0,5 % / 10 °C + 2 pt)
Humidité relative 10 à 90% HR ± 0,2 % ± (0,3 % + 2 pt)
Fréquence
10 à 20 Hz
20 Hz à 30 Hz
30 Hz à 400 Hz
400 à 1000 Hz
1000 à 3000 Hz
Voir courbe
au § 3.4
± (5 % + 1 pt)
± (1 % + 1 pt)
± (0,5 % + 1 pt)
± (6 % + 1 pt)
‑ 3 dB typique
Position du conducteur dans
le capteur (f < 400 Hz)
Position quelconque sur le
périmètre interne du capteur
± 0,5 % ± (1,5 % + 1 pt)
Conducteur adjacent
parcouru par un courant AC
Conducteur au contact du
périmètre externe du capteur
Hors ouverture : 55 dB
Sur ouverture : 55 dB
Hors ouverture : ≥ 45 dB
Sur ouverture : ≥ 45 dB
Facteur de crête
1,4 à 3,5
limité à 6000 Acrête
à 16,66 Hz : ± (2 % + 1 pt)
à 50 Hz : ± (0,5 % + 1 pt)
à 440 Hz : ± (30 % + 1 pt)
± (6 % + 1 pt)
± (3 % + 1 pt)
‑
Réjection de mode série
en AC
0 à 400 Adc < 1 pt ≥ 50 dB
Réjection mode commun
50/60 Hz
0 à 600 Vrms < 1 pt ≥ 60 dB
Influence d’un champ ma‑
gnétique externe 50/60 Hz
0 à 400 A/m
Boîtier : 43 dB
Capteur : 50 dB
Boîtier : ≥ 30 dB
Capteur : ≥ 40 dB
3.4. Courbe typique de réponse en fréquenCe
à 39 Aac
-50 %
-40 %
-30 %
-20 %
-10 %
0 %
10 %
10 Hz 100 Hz 1000 Hz 10000 Hz
