D - KIMAC00305-10RU - 37/68

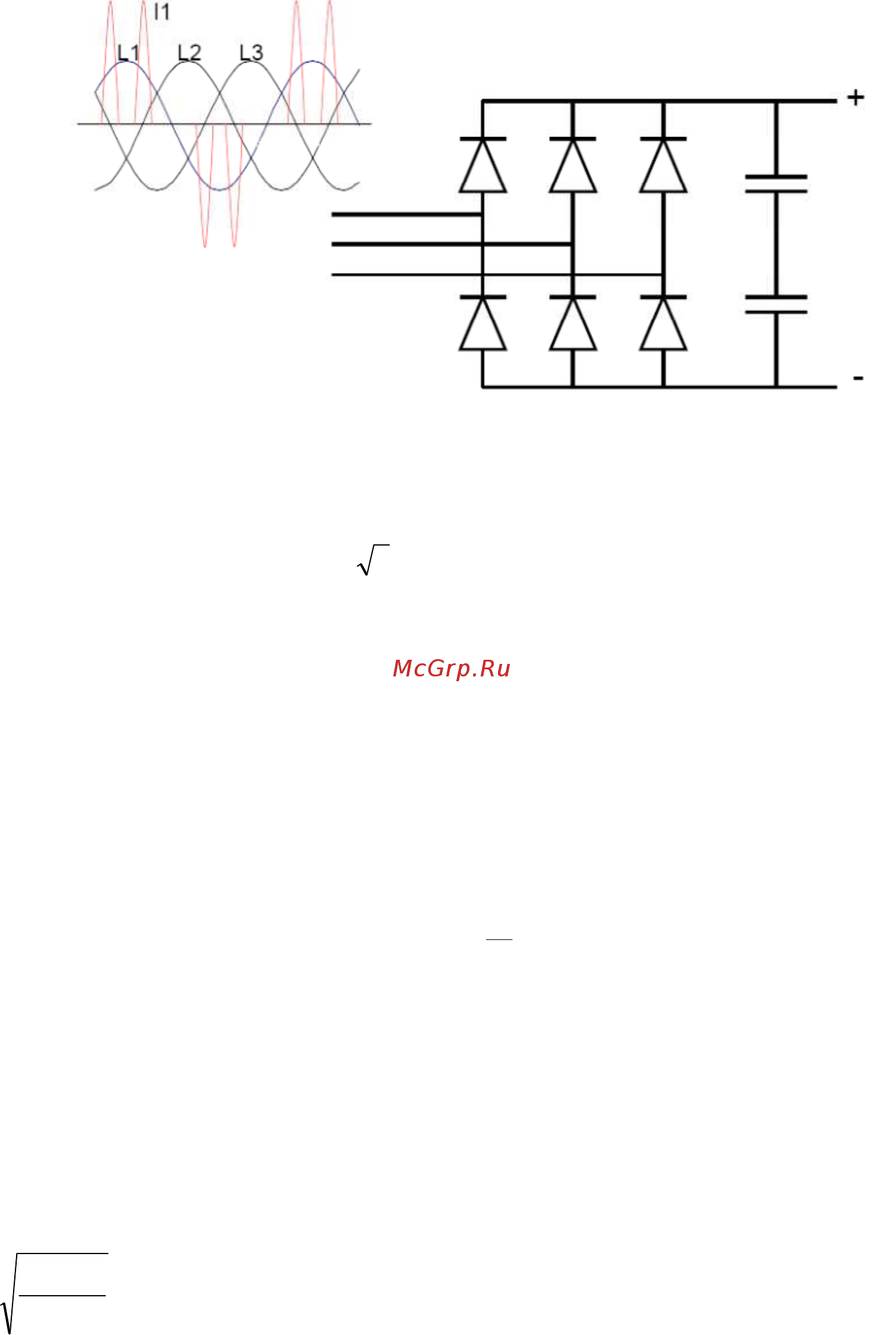

Рис. 14 - Гармоники электросети
Выпрямитель преобразует переменный ток в постоянный, и он практически совпадает по фазе с напряжением.
Однако формула, приведенная ниже, больше не подходит для применения,
ϕ
cos3 ⋅⋅⋅= IVP
act
НЕТ
поскольку гармоники, превышающие фундаментальную (основную) гармонику, не участвуют в создании активной
мощности. Здесь необходимо определить некоторые величины:
Коэффициент сдвига мощности
ϕ
cos
=
DPF
Коэффициент мощности (полной мощности)
DPF
I
I
PF ⋅=
1
Коэффициент мощности учитывает как сдвиг фаз, так и коэффициент гармоник, выраженный в форме
отношения между основной составляющей тока I
1
и общей эффективной величиной. Он отражает, какая часть
входного тока переходит в активную мощность. В случае отсутствия инвертора или других электронных
устройств коэффициенты DPF и PF одинаковы.
Кроме того, во многих электрических устройствах учитывается только коэффициент DPF, поскольку измеряется
не коэффициент гармоник, а только активная и реактивная мощность.
Еще один показателем гармоник электросети является коэффициент нелинейных искажений THD
i
(Total
Harmonic Distortion):
2
1
2
1
2
I
II
THD
i
−
=
В ЧРП без специальных настроек гармонические искажения могут превышать 100 % (т. е. все гармонические
компоненты могут оказаться больше фундаментального компонента).
Для снижения гармонического коэффициента тока (и, следовательно, коэффициента THD) представленные в
этом руководстве агрегаты имеют входную индуктивность. Поскольку коэффициент гармоник зависит от
отношения тока, требуемого для ЧРП, к току короткого замыкания в точке присоединения для данной установки,
коэффициент THD изменяется в соответствии с потребляемой мощностью агрегата. Например, на рис. 14
показано значение THD при наличии и отсутствии фильтра (индуктивности) для различных значений отношения
тока, потребляемого ЧРП, к току короткого замыкания в точке присоединения.
