D - KIMAC00305-10RU - 43/68

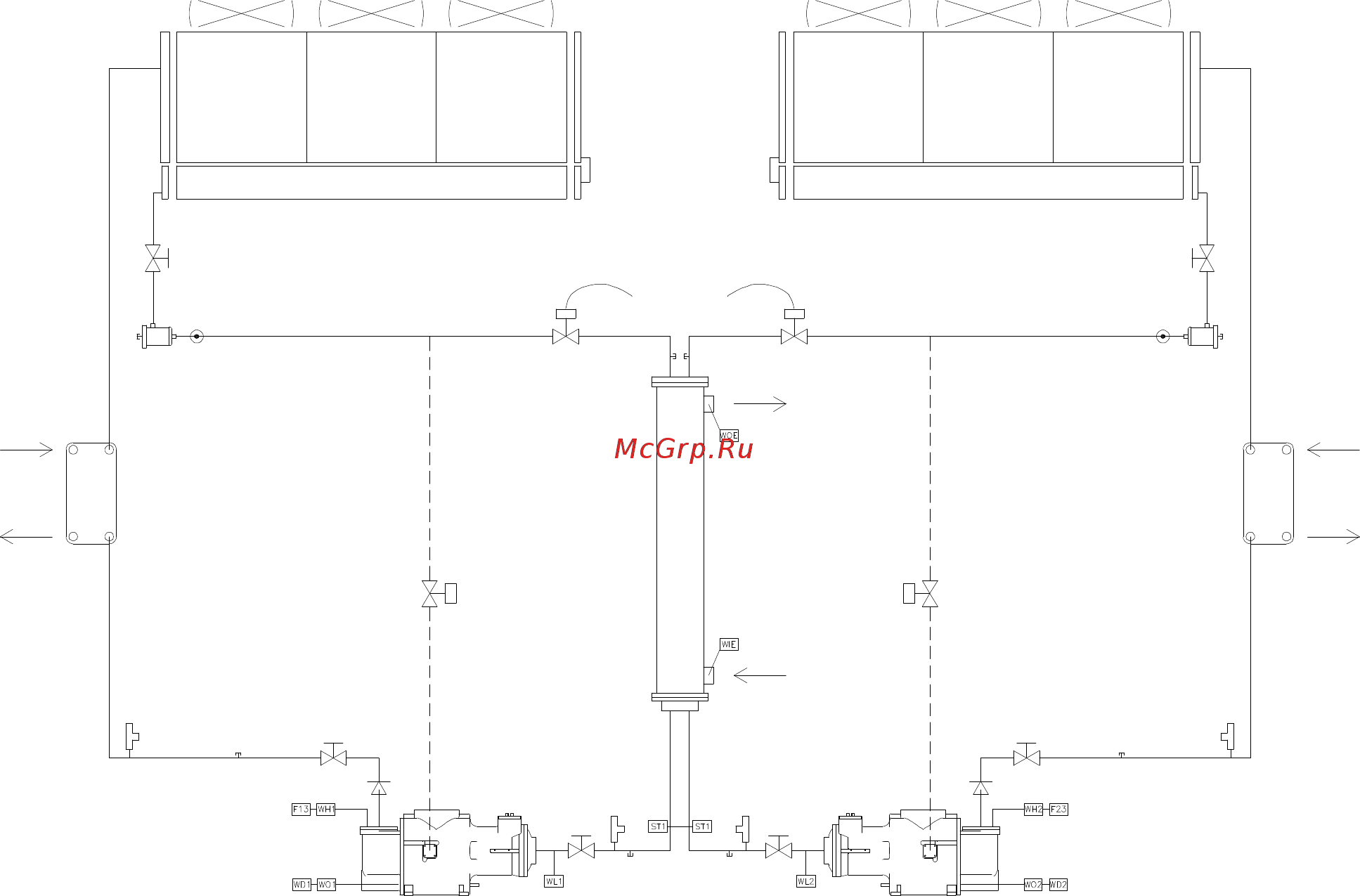

Рис. 18 - Контур хладагента агрегата EWAD-BZSS / BZSL / BZXS / BZXL / BZXR
с частичной теплоутилизацией
1. Одновинтовой компрессор
14. Предохранительный клапан низкого давления
2. Обратный клапан
15. Клапан компрессора на стороне всасывания
3. Клапан компрессора на стороне нагнетания
16. Зарядный штуцер с клапаном
4. Предохранительный клапан высокого давления
17. Теплообменник частичной теплоутилизации (*)
5. Змеевик конденсатора
ST1-2
Датчик температуры в линии всасывания
6. Встроенный переохладитель
WL1-2.
Датчик давления масла
7. Осевой вентилятор
WO1-2.
Датчик давления масла
8. Запорный кран линии жидкого хладагента
WH1-2.
Датчик высокого давления
9. Фильтр-осушитель
WD1-2.
Датчик температуры масла на стороне
нагнетания
10. Индикатор жидкости и влажности
F13.
Реле высокого давления
11. Электронный ТРВ
WIE.
Датчик температуры воды на входе в агрегат
12. Электромагнитный клапан впрыска жидкости
WOE.
Датчик температуры выпускаемой воды
13. Испаритель с непосредственным испарением
(*) Точки входа и выхода воды являются ориентировочными. Точное описание гидравлических
соединений теплообменников частичной теплоутилизации см. на размерном чертеже агрегата.
