Компрессор
Одновинтовой компрессор полугерметичного типа с асинхронным трехфазным двухполюсным
электродвигателем, закрепленным непосредственно на главном валу. Входящий газ из испарителя охлаждает
электродвигатель до входа во впускные отверстия. Внутри обмоток электродвигателя имеются два датчика
температуры, постоянно отслеживающие их температуру. Если температура в обмотках становится слишком
высокой (120 °C), специальный внешний прибор, подключенный к датчикам и электронному контроллеру,
отключает соответствующий компрессор.
Данные компрессоры имеют только две вращающиеся детали. Других деталей, совершающих эксцентрические
или возвратно-поступательные движения, в компрессоре нет.
Этими элементами являются главный ротор и два полностью противоположных сателлитных ротора (сателлита),
находящихся в тесном зацеплении с главным.
У компрессора Fr3100 имеется один одинарный сателлит, расположенный вертикально в верхней части винта.
Герметизация сжатия происходит благодаря особому композитному материала соответствующей формы,
расположенным между сателлитами. Главный вал, на котором установлен главный ротор, опирается на два
шарикоподшипника. Перед сборкой этого узла осуществляется как статическая, так и динамическая
балансировка.

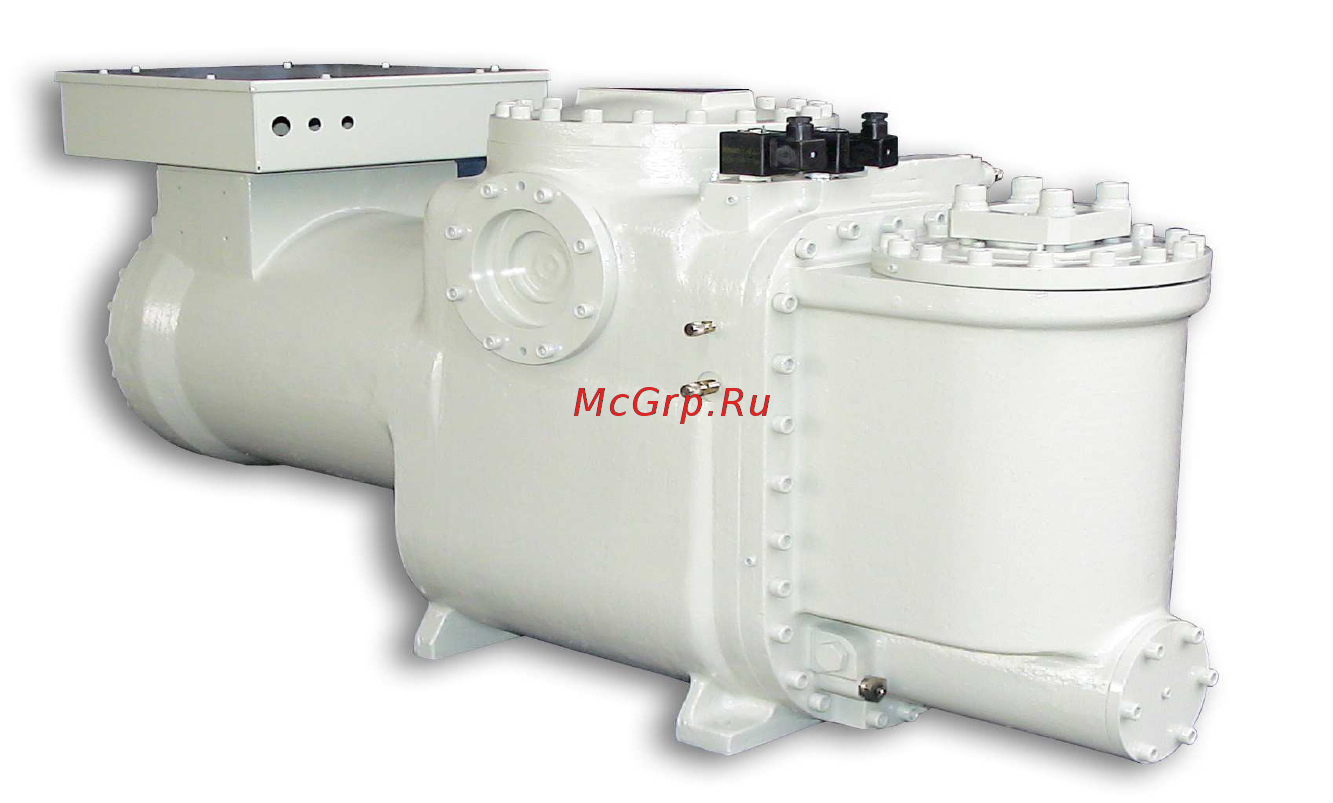

Рис. 20 - Компрессор Fr3100
В верхней части компрессора имеется большая крышка, обеспечивающая доступ для быстрого и легкого
проведения технического обслуживания.
Процесс сжатия
В одновинтовом компрессоре благодаря верхнему сателлиту процесс всасывания, сжатия и выгрузки происходит
непрерывно. При этом всасываемый газ проникает в профиль между ротором, зубьями верхнего сателлита и
корпусом компрессора. Вследствие сокращения объема хладагент сжимается. Таким образом сжатый газ под
высоким давлением вытесняется во встроенный маслоотделитель. В маслоотделителе газомасляная смесь и
масло собираются в полости в нижней части компрессора, где впрыскиваются в механизмы компрессора для
обеспечения герметизации сжатия и смазки шарикоподшипников.
