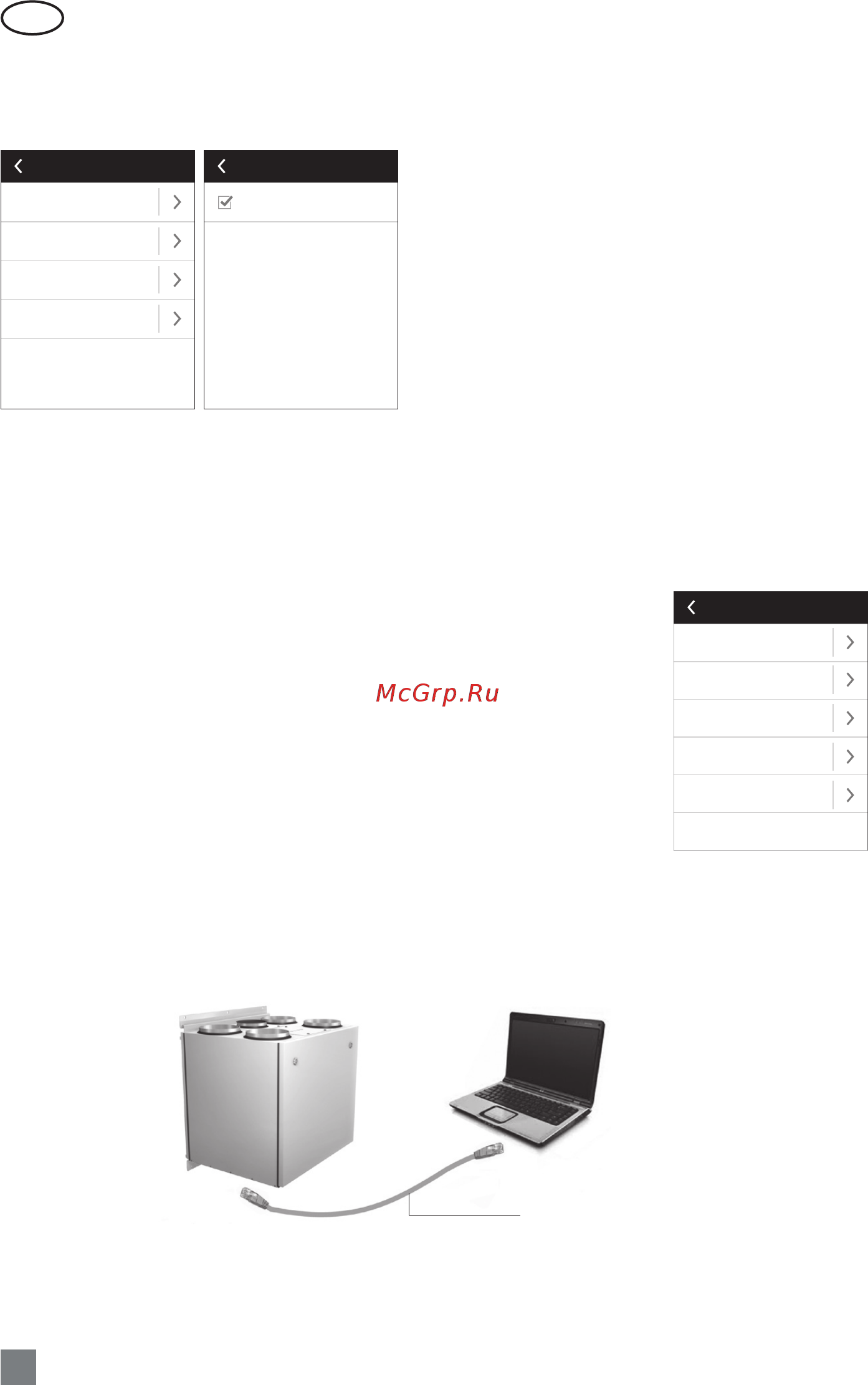

2.5.4.2. Персонализация
В этом пункте предусмотрены настройки пользователя, такие как: язык
пульта управления, единицы измерения и др.
Персонализация
Язык
Pyccкий
Измерение потока
м
3
/ч
Заставка экрана
Вкл.
Блокировка пульта
Выкл.
Звук при касании
Click
Время / Дата
Настройка времени и даты необходимо для планирования работы вентиляционной установки.
Также можно выбрать автоматическое обновление летнего времени.
Включить
Летнее время
Время/Дата
Время
09:40
День/Mесяц
25/05
Год
2019
Летнее время
Вкл.
Соединения
• IP адрес и маска подсети. Настройка, необходимая для подключения вентиляционной установки к
компьютерной сети или интернету.
• ID контроллера. Номер, идентифицирующий контроллер в общей сети, когда несколько вентиляци-
онных установок соединены в общую сеть и управляются одним пультом управления.
• RS-485. Настройки внешнего интерфейса Modbus (1, 2, 3 клеммы, рис. 1.3 б).
2.6. Управление вентиляционными установками через веб-браузер
Наблюдать за работой вентиляционных установок и функционированием отдельных его узлов, менять
настройки и активировать дополнительные функции можно не только с помощью пульта, но и с помо-
щью компьютера. Для этого необходимо всего лишь подключить установку к компьютеру, локальной
компьютерной сети или к интернету при помощи сетевого кабеля.
Стандартный сетевой кабель CAT 5
