RU
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
C5.1_20-05
8
Сообщения
Счетчики работы
Энергоэффективность
Подробная информация
Обзор
2.5.1. Обзор
Основные параметры вентиляционной установки
предоставлены пользователю в первоначальных
окнах (2.3. отдел). Однако, вся другая информа-
ция, связанная с работой, эффективностью и не-
исправностями вентиляционной установки, под-
робно предоставлена в меню „Обзор“.
2.5.1.1. Сообщения
В этом меню пункте отображается информация о
возникших неисправностях. После ликвидации не-
исправности (см. отдел 2.8.), необходимо удалить
текущее сообщение нажатием на кнопку „Удалить“.
Нажав кнопку „История“ можно просмотреть исто-
рию до 50 регистрируемых неисправностей.
2.5.1.2. Счетчики работы
Меню для регистрации: времени работы вентиля-
торов, количества потребленной энергии нагрева-
теля, количества возвращенной энергии теплоути-
лизатора.
2.5.1.3. Энергоэффективность
Меню предназначено для отображения эффектив-
ности и возвращаемой энергии теплоутилизатора
в реальном времени.
В этом меню также можно запустить калибровку CF
рекуператора
1
, если она не была исполнена при пер-
вым запуске установки. Если калибровка была успеш-
на и отображается слово «Калиброванный», повторять
калибровку необязательно. Во время калибровки уста-
новка будет работать около 10 минут меняя скорость
вентиляторов и измеряя давление внутри. По этому, во
время калибровки установку не открывайте, не регу-
лируйте систему воздуховодов, не меняйте настройки
вент.установки. Если хотите калибровку остановить –
выключите установку пультом управления.
2.5.1.4. Подробная информация
Показания всех температурных датчиков, функци-
онирование отдельных узлов установки и другая
подробная информация предоставлена в этом
меню пункте.
1
Только в установках CF.
Функции Наcтройки
Обзор Планирование
Меню
Счетчики работы
Нагреватель воздуха
121 кВтч
Приточный вентилятор
873 ч
Вытяжной вентилятор
875 ч
Сэкономленная энергия
1440 кВтч
21A
Перегрев электронагревателя
3B
Ошибка калибрации VAV
Сообщения
Удалить История
Подробная информация
Приточный поток
350 m
3
/h
1 / 3
Темп. приточного воздуха
21,9 °C
Темп. вытяжного воздуха
22,1 °C
Темп. наружного воздуха
16,6 °C
Температура воды
25,3 °C

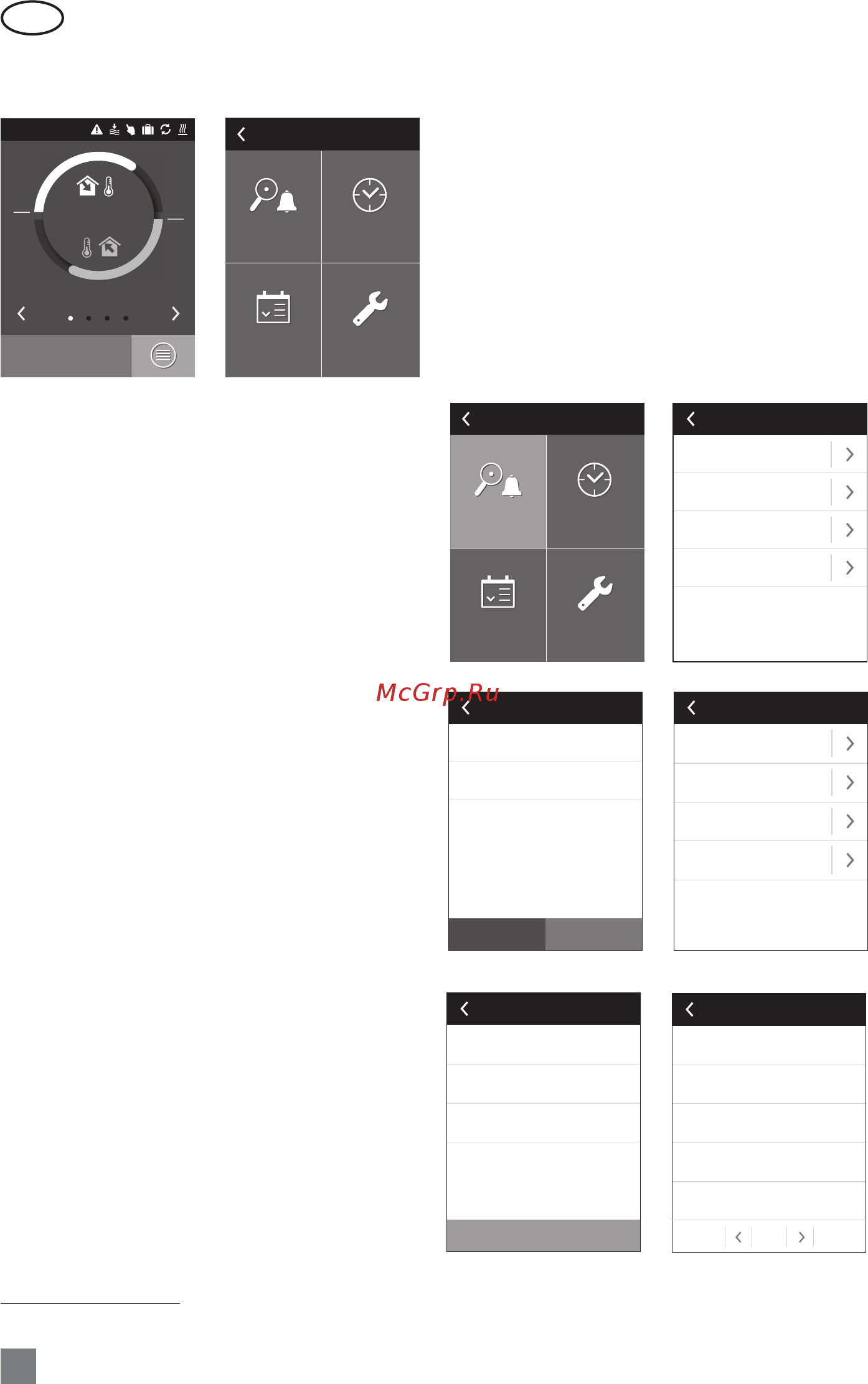

2.5. Меню
Менню пульта управления систоит из четырех пунктов:
Функции Наcтройки
Обзор Планирование
Меню
ECONOMY 1
21,9 °C
21,3 °C
Температура
16:30
Калиброванный
