Происходит
увлажнение воздуха
Режим ночного
летнего охлаждения
Работа по недельной
программе
Работа по годовому
графику
Режим функции „OVR“
Сообшение о неисправ-
ности
Работают вентиляторы
Увеличение
воздушного потока
(см. отдел Функции)
Уменьшение
воздушного потока
(см. отдел Функции)
Происходит возврат
энергии
Происходит подогрев
воздуха
Происходит охлажде-
ние воздуха

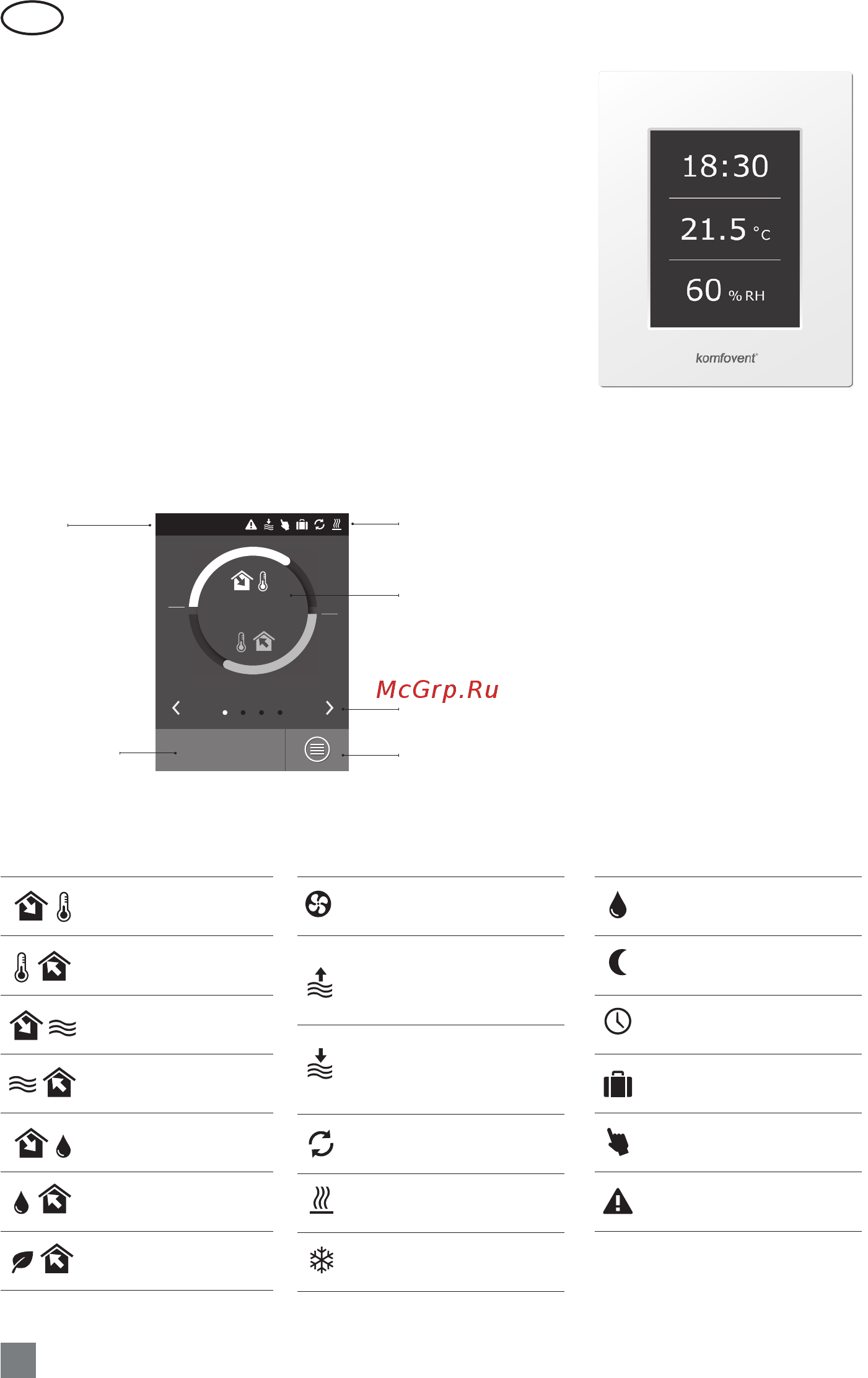

Рис 2.1. Пульт управления
2.2. Индикация пульта управления
Температура при-
точного воздуха
Температура вытяж-
ного воздуха
Приточный расход
воздуха
Вытяжной расход
воздуха
Влажность приточ-
ного воздуха
Влажность вытяжно-
го воздуха
Качество вытяжного
(помещения) воздуха
Значение символов, отображаемых на пульте управления
2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.1. Управление установкой
Автоматика вентиляционной установки обеспечивает управление
физическими процессами, происходящими внутри вентиляцион-
ной установки.
Система автоматики состоит из:
• модуля основного контроллера;
• автоматических выключателей, рубильника;
• пульта управления, который может быть установлен в удобном
для пользователя месте;
• датчиков температуры и давления.
Пульт управления (рис. 2.1) предназначен для дистанционного
управления вентиляционной установкой, изменения и отображения.
ECONOMY 1
21,9 °C
21,3 °C
Температура
16:30
Выбор режимов
работы
Меню
Время
Отображение режимов /
функций установки
Окно обзора основых
параметров
Переключение окон
просмотра
Содержание
- Содержание 2
- Подключение электропитания 3
- Соединение секций вентиляционной установки 3
- Электрические инструкция по монтажу 3
- В вентиляционной установке предусмотрены клеммы для внешних подключений расположенные в коробке контроллера находящегося внутри установки к ним подключаются все внешние элементы автоматики 4
- Общая мощность всех внешних элементов с питанием 24 в не может превышать 15 вт 4
- Подключение внешних элементов 4
- Монтаж датчиков температуры 5
- Подключение пульта управления 5
- Требования по монтажу пульта управления 5
- Индикация пульта управления 6
- Инструкция по эксплуатации 6
- Управление установкой 6
- Comfort 1 7
- Comfort 2 7
- Economy 1 7
- Special 7
- Special режим позволяющий пользователю не только установить расходы воздуха и температуру но также заблокировать или использовать функции нагрева охлаждения и др 7
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив c5 _20 05 7
- В котором она работала перед остановкой 7
- Выбор режима работы 7
- Если вент установка остановлена нажав на кнопку режимов можно установку запустить в том режиме 7
- Когда в первый раз запускаете вент установку с cf рекуператором будет нужно выполнить калибров 7
- Ку теплообменника эта калибровка нужна для правильной работы превенции замерзания рекуператора см 2 7
- Оff режим полностью выключает 7
- Основные параметры установки представлены в четырех окнах обзора индикация температуры рас хода воздуха качества воздуха влажности и экономии энергии все другие параметры предоставле ны в меню обзор см стр 9 7
- Предусмотрено шесть режимов работы один из которых пользователь может выбрать прямо из пер вичного окна пульта два режима comfort и два economy в которых пользователем могут быть установлены расходы воздуха и температура 7
- Просмотр параметров 7
- Сбросить настройки 7
- Меню 8
- Обзор 8
- Подробная информация 8
- Сообщения 8
- Счетчики работы 8
- Энергоэффективность 8
- Контроль качества воздуха 9
- Работа по требованию 9
- Функции 9
- Компенсация вентиляции по наружной температуре 10
- Ночное летнее охлаждение 10
- Поддержка минимальной температуры 10
- Поддержка влажности 11
- Функция override 11
- C5 _20 05 12
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 12
- Если предусмотрено поддержание влажности воздуха функция влаж ности будет приоритетной относительно функции качества и рецирку ляции воздуха т е при появлении необходимости увлажнения или осушения действие данных функций запрещается 12
- Настройки 12
- Настройки меню предназначено для настроек вентиляцион ной установки и параметров пользователя 12
- Нерабочие дни 12
- Нерабочие дни годовой график нерабочих дней указывает пери од времени в котором установка будет работать в нужном режиме можно усановить до десяти периодов 12
- Планирование 12
- Планирование пункт меню предназначенный для планирова ния работы установки по недельной программе либо годовому календарю 12
- Поддержка влажности заранее заказываемая функция 12
- Программа работы 12
- Программа работы предусмотрено до двадцати программ работы установки для каждой из них можно назначить режим работы день недели и интервал времени 12
- Настройки вентиляционной установки 13
- C5 _20 05 14
- Id контроллера номер идентифицирующий контроллер в общей сети когда несколько вентиляци онных установок соединены в общую сеть и управляются одним пультом управления 14
- Rs 485 настройки внешнего интерфейса modbus 1 2 3 клеммы рис 1 б 14
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 14
- Время дата настройка времени и даты необходимо для планирования работы вентиляционной установки также можно выбрать автоматическое обновление летнего времени 14
- Наблюдать за работой вентиляционных установок и функционированием отдельных его узлов менять настройки и активировать дополнительные функции можно не только с помощью пульта но и с помо щью компьютера для этого необходимо всего лишь подключить установку к компьютеру локальной компьютерной сети или к интернету при помощи сетевого кабеля 14
- Персонализация 14
- Персонализация в этом пункте предусмотрены настройки пользователя такие как язык пульта управления единицы измерения и др 14
- Соединения ip адрес и маска подсети настройка необходимая для подключения вентиляционной установки к компьютерной сети или интернету 14
- Стандартный сетевой кабель cat 5 14
- Управление вентиляционными установками через веб браузер 14
- Дополнительные возможности управления 15
- Комбинированный водяной теплообменник 15
- Многоступенчатое управление охладителем прямого испарения 15
- Управление инверторными охладителями прямого испарения 15
- Если на пульте управления ничего не отображено проверьте не поврежден ли кабель соединя ющий пульт с установкой 16
- Если установка не функционирует убедитесь в том что установка подключена к сети электропитания 16
- Их возможные причины и способы устранения 16
- Неисправности установки 16
- При одинаковых мощностях ступеней предусмотрена функция рота ции ступеней 16
- Проверьте включен ли вводной рубильник установки если он предусмотрен 16
- Проверьте все предохранители автоматики при необходимости замените перегоревшие предо хранители рассчитанными на те же электрические параметры новыми предохранителями величи ны предохранителей указаны в принципиальной электрической схеме 16
- Проверьте нет ли на пульте управления сообщения о неисправности при наличии неисправности сначала необходимо ее устранить для устранения неисправности руководствуйтесь таблицей не исправностей 16
- Реверс охладителей прямого испарения 16
- Реверс охладителей прямого испарения предусмотрена возможность реверсирования охладителей прямого испарения т е когда охладитель переключается в режим нагрева в этом случае предусматривается только макс 3 ступени управле ния для сигнала реверса нагрев предусмотрены клеммы управления dx3 рис 1 б 16
- Таблица 2 оповещения отображаемые на пульте управления 16
- Функция реверса охладителя прямого испарения предусматривается заранее 16
- Число блоков охлаждения прямого испарения должно быть предус мотрено заранее 16
- Восстановление аварийной защиты электронагревателя от перегрева при помощи кнопки reset возможно только после выяснения при чины перегрева нагревателя и ее устранения 19
- Если неисправность не была ликвидирована установка либо запускается и через некоторое время оста навливается либо не запускается вообще а на экране отображается сообщение о неисправности 19
- Если при работе установки было прервано электропитание при его воз обновлении установка запустится автоматически на том же режиме на котором работала прежде 19
- Если установка остановлена а на пульте управления отображается текстовое сообщение обозначающее неисправность следует устра нить неисправность 19
- После ликвидации неисправности и включения питания следует стереть ошибки однако в том случае 19
- При выполнении любых работ внутри установки убедитесь что она выключена и отключена от сети электропитания 19
- C5 _20 05 20
