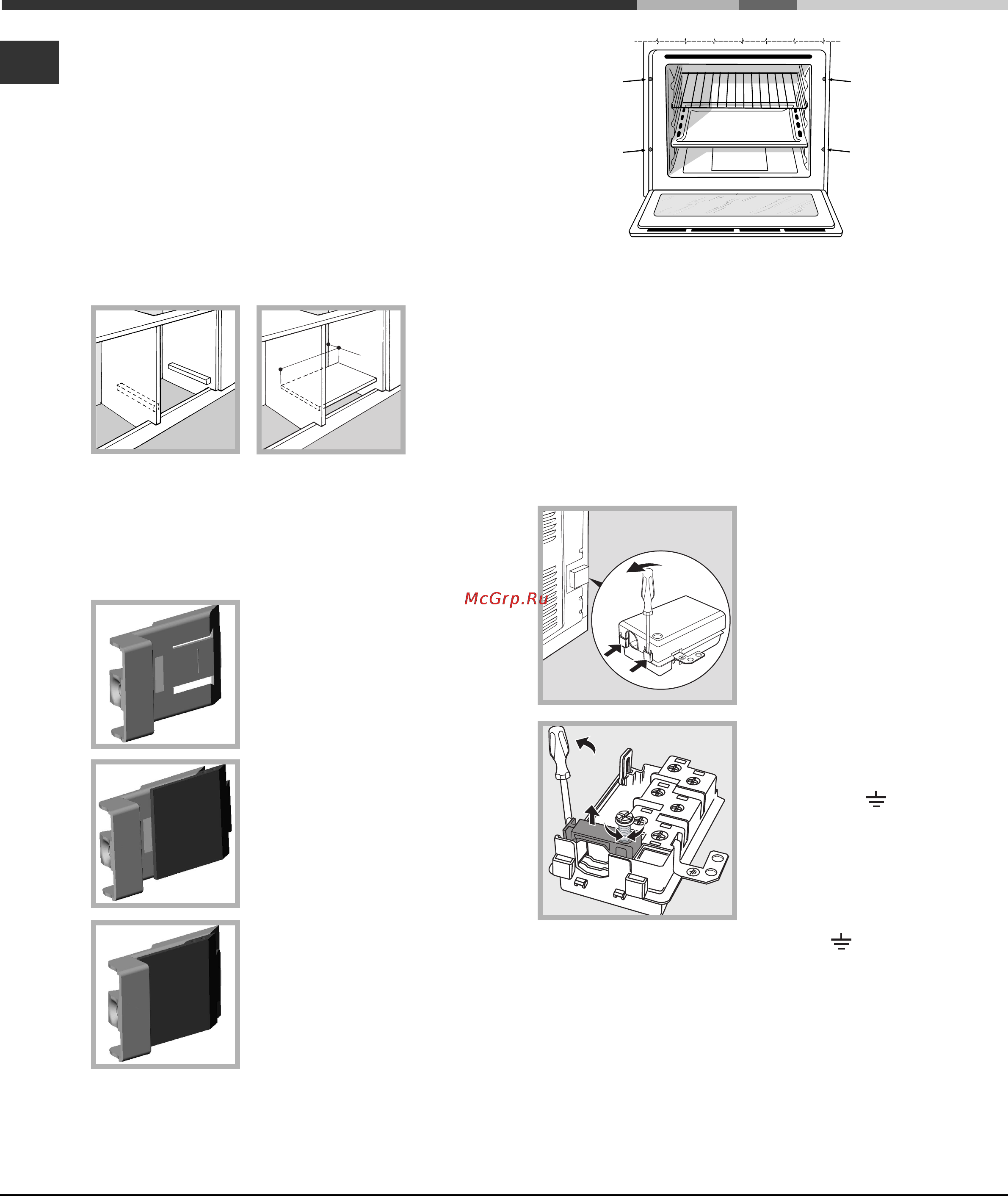

РБ После встраивания изделия в кухонный элемент должна быть исключена возможность касания к электрическими частями Расход электроэнергии указанный на паспортной табличке изделия был замерен для данного типа монтажа Вентиляция Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм см чертежи Все защитные элементы должны быть закреплены таким образом чтобы их можно было снять только при помощи специального инструмента Электрическое подсоединение Центровка и крепление 4 крепежных элемента с боков духового шкафа должны быть отрегулированы в соответствии с 4 отверстиями в периметральной раме в зависимости от толщины боковой панели кухонного элемента толщина 20 мм полностью удалите съемную часть крепежного элемента см схему Духовые шкафы укомплектованные трехполюсным кабелем электропитания расчитаны на функционирование с переменным током с напряжением и частотой электропитания указанными на паспортной табличке с данными см ниже Подсоединение кабеля электропитания 1 Откроите зажимную коробку нажав при помощи отвертки на выступы с боков крышки потяните и откроите крышку см схему 2 Отвинтите винт кабельного сальника и выньте его поддев отверткой см схему толщина 18 мм используйте первый паз согласно уже готовой конфигурации производителя см схему толщина 16 мм используйте второй паз см схему 3 Отвинтите винты контактов и затем прикрепите провода под головками винтов соблюдая цветовую маркировку Синии Ы Коричневый I Желтозеленый тУ Подсоединение кабеля электропитания к сети электропитания Для крепления изделия к кухонному элементу откройте дверцу духового шкафа и завинтите 4 шурупа для деревянных панелей в 4 отверстия в периметральной раме 14 Установите на кабель электропитания нормализованную штепсельную вилку расчитанную на нагрузку указанную на паспортной табличке см сбоку
