Daikin EWYQ570F-XS [100/208] Värmehölje
![Daikin EWYQ340F-XS [100/208] Värmehölje](/views2/1674672/page100/bg64.png)
D-EIMHP00604-14EU - 100/208
Notera

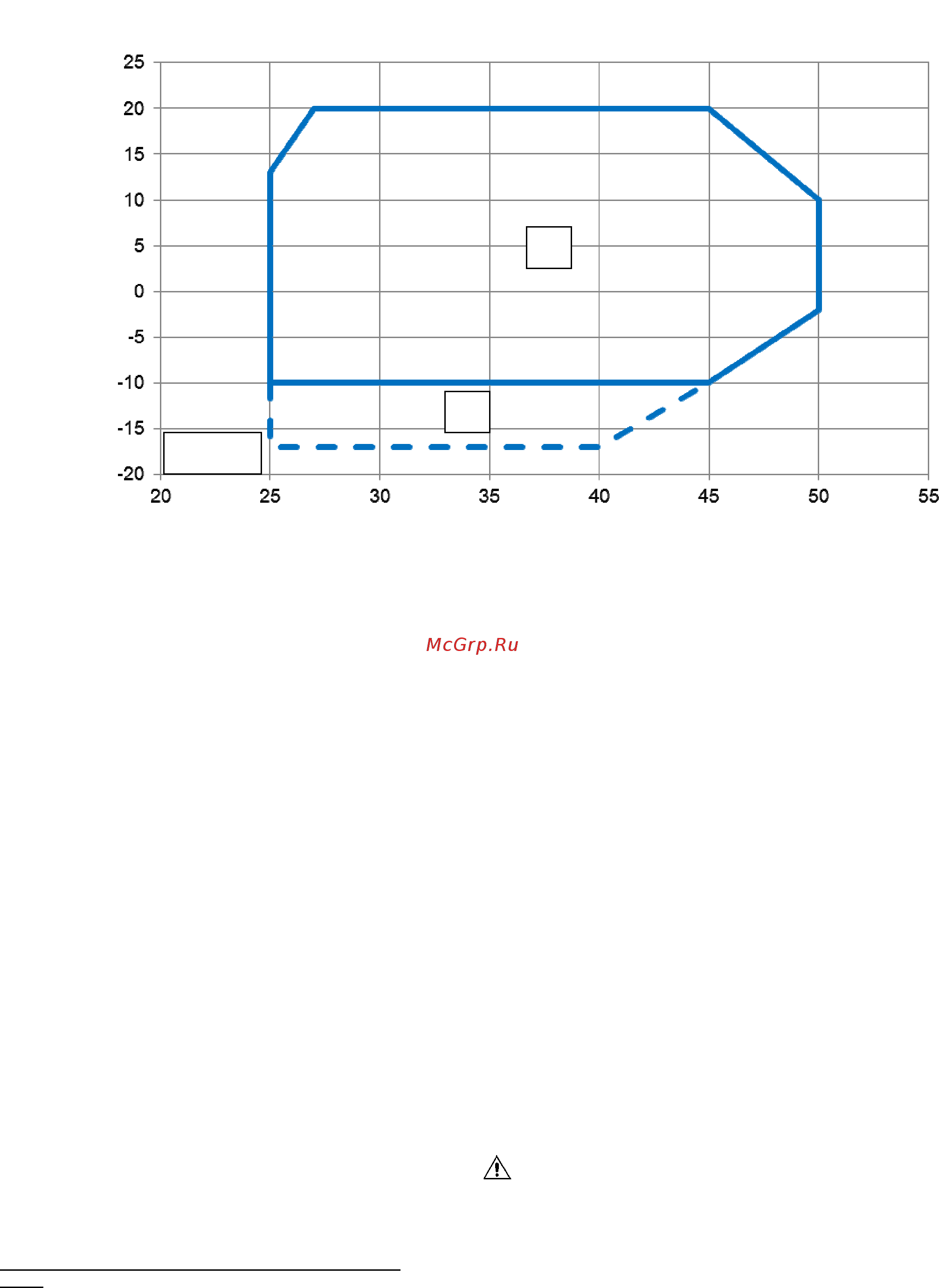

Diagrammen ovan visar riktlinjerna för de operativa begränsningarna hos sortimentet. Se Chiller Selection Software (CSS) för de
faktiska operativa begränsningarna under olika arbetsförhållanden för varje storlek.
Bildtextförklaring
Lufttemperatur (°C) = Kondensor luftinloppstemperatur (°C)
Utloppsvattentemperatur (°C) = Förångare utloppsvattentemperatur (°C)
A = Funktion med glykol
B = Reglering av fläkthastighet
C = Full belastning
D = Partiell belastning
Säkerhet
Enheten ska förankras väl till marken.
Det är viktigt att observera följande instruktioner:
− Enheten får bara lyftas i de avsedda punkterna, märkta i gult och
fästa på dess bas.
− Det är förbjudet att tillträda de elektriska komponenterna innan
enhetens huvudströmbrytare har öppnats och
strömförsörjningen har brutits.
− Det är förbjudet att tillträda de elektriska komponenterna utan att
använda en isolerande plattform. Tillträd ej de elektriska
komponenterna vid förekomst av vatten och/eller fukt.
− Kondensatorns vassa kanter och yta kan orsaka skador. Undvik
direkt kontakt och använd lämplig skyddsutrustning.
− Koppla från strömförsörjningen genom att öppna
huvudströmbrytaren innan serviceoperationer görs på
kylfläktarna och/eller kompressorerna. Att ej ta hänsyn till denna
regel kan leda till allvarliga personskador.
− För ej in fasta föremål i vattenledningarna medan enheten är
ansluten till systemet.
− Ett mekaniskt filter ska installeras på vattenledningen som är
ansluten till värmeväxlarens inlopp.
− Enheten förses med säkerhetsventiler installerade på
kylmedelskretsens sidor för lågt respektive högt tryck.
Det är absolut förbjudet att avlägsna de rörliga delarnas mobila
skydd.
Om enheten plötsligt stannar, följ instruktionerna som anges i
kontrollpanelens instruktionsmanual som utgör en del av
maskinens dokumentation som levereras till slutanvändaren.
Det rekommenderas starkt att utföra alla installations- och
underhållsoperationerna tillsammans med andra personer. Vid olyckor
eller problem ska man bete sig på följande sätt:
- Behåll lugnet
- Tryck på alarmknappen om sådan finns på installationsplatsen
eller öppna huvudströmbrytaren.
- Flytta den skadade personen till en varm plats, långt från enheten
och lägg denne i viloläge
- Kontakta omedelbart byggnadens kvalificerade sjukpersonal eller
akutmottagning.
- Vänta tills sjukpersonalen anländer utan att lämna den skadade
ensam
- Ge all nödvändig information till sjukpersonalen
Undvik att installera kylaggregatet på platser som kan vara
farliga under underhållsoperationerna, såsom plattformar utan
räcken eller ledstänger, eller platser som inte uppfyller
platskraven kring kylaggregatet.
Buller
Enheten genererar buller huvudsakligen från kompressorernas och
fläktarnas rotation.
Varje modells bullernivå anges i försäljningsdokumentationen.
C
D
-17 °C
Värmehölje
Utloppsvattentemperatur (°C)
Lufttemperatur (°C)
