D-EIMHP00604-14EU - 71/208
Κίνηση και ανύψωση
Αποφύγετε να χτυπήσετε και/ή να τραντάζετε τη µονάδα κατά τη διάρκεια της
φόρτωσης/εκφόρτωσης από το µεταφορικό µέσο και την κίνηση. Σπρώξτε ή τραβήξτε
τη µονάδα µόνο από το πλαίσιο της βάσης. Στερεώστε τη µονάδα στο εσωτερικό του
µεταφορικού µέσου έτσι ώστε να αποφύγετε ζηµιές από την τυχόν µετακίνησή της.
∆ώστε προσοχή έτσι ώστε να µην πέσει κανένα τµήµα της µονάδας κατά τη διάρκεια της
καταφοράς και της φόρτωσης/εκφόρτωσης.
Όλες οι µονάδες είναι εξοπλισµένες µε σηµεία ανύψωσης που σηµειώνονται µε κίτρινο.
Μόνο αυτά τα σηµεία µπορούν να χρησιµοποιηθούν για την ανύψωση της µονάδας,
όπως φαίνεται στις ακόλουθες Εικόνες
.
Τα σχοινιά ανύψωσης και οι ράβδοι απόστασης πρέπει να είναι αρκετά
ανθεκτικά για να αντέξουν τη µονάδα µε ασφάλεια. Ελέγξτε το βάρος της
µονάδας στην πινακίδα µε τα στοιχεία της ίδιας
.
Η µονάδα πρέπει να ανασηκώνεται µε την µέγιστη προσοχή και φροντίδα,
ακολουθώντας τις οδηγίες ανύψωσης. Ανυψώστε τη µονάδα πολύ αργά, κρατώντας
την οριζοντίως. Ακολουθήστε τις οδηγίες ανάρτησης που περιγράφονται στην πινακίδα
του ηλεκτρικού πίνακα της µονάδας.

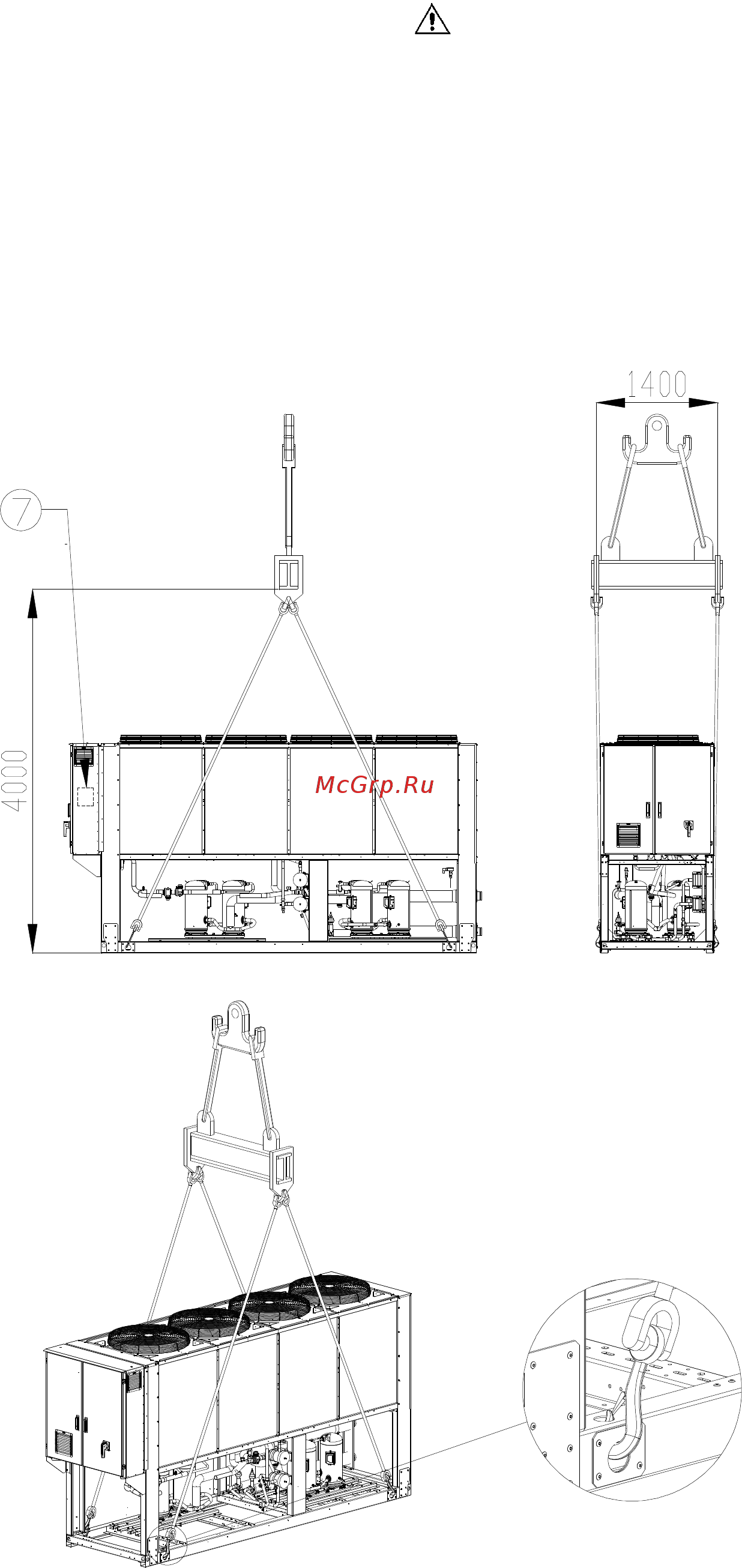

Εικόνα 3 - Ανύψωση της µονάδας
EWYQ160F ~ EWYQ230F
7 : Ο∆ΗΓΙΕΣ ΑΝΑΡΤΗΣΗΣ
EWYQ310F ~ EWYQ630F
