![Daikin EWYQ570F-XS [164/208] Ábra 4 minimális térszükséget](/img/pdf.png)
Daikin EWYQ570F-XS [164/208] Ábra 4 minimális térszükséget
![Daikin EWYQ340F-XS [164/208] Ábra 4 minimális térszükséget](/views2/1674672/page164/bga4.png)
D-EIMHP00604-14EU - 164/208

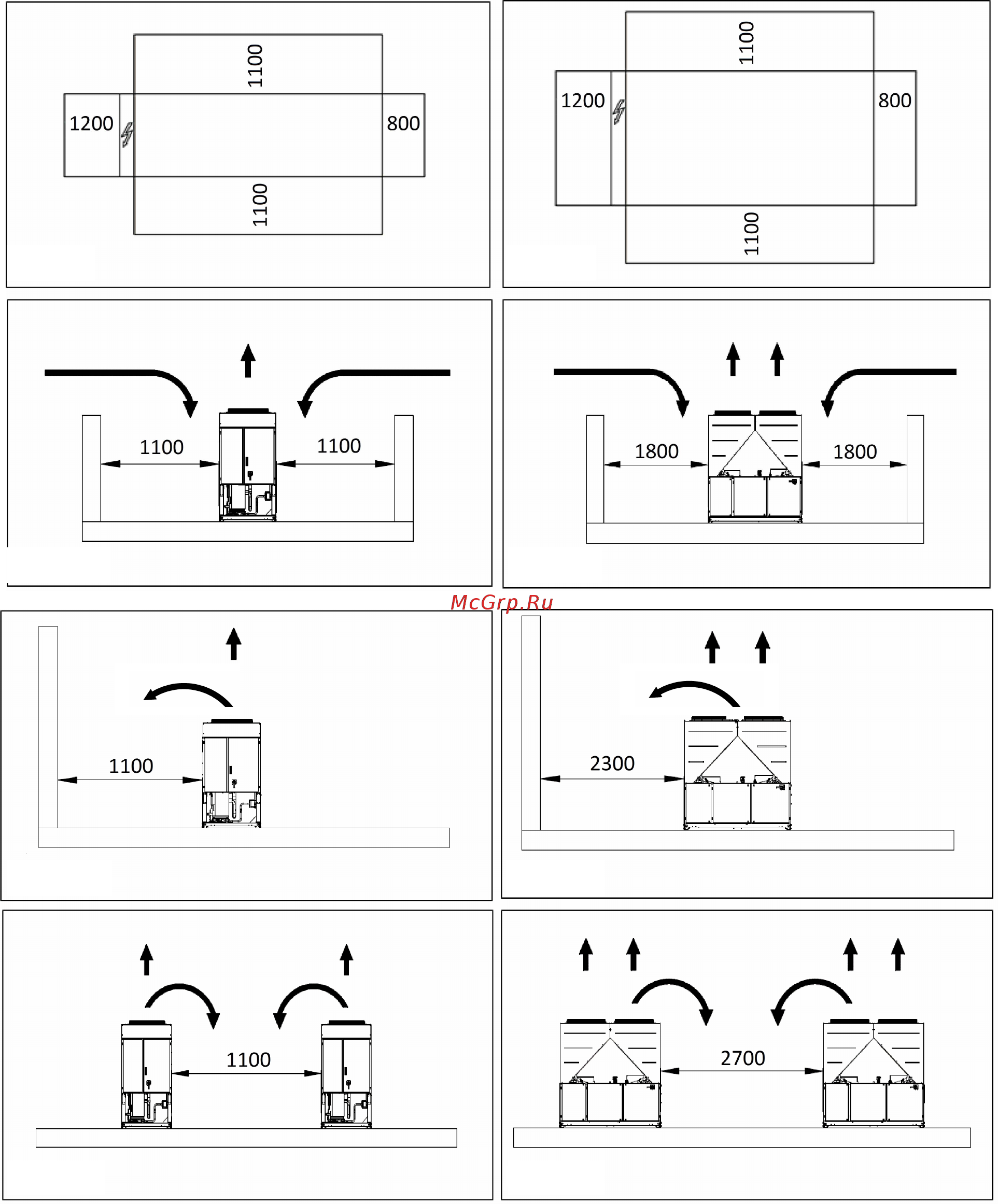

Ábra 4 - minimális térszükséget
7. Egy szűrőrvel vagy más olyan beredezéssel, amely eltávolítja a
vízből a szilárd részecskéket. A szűrő használata
meghosszabbítja a berendezés élettartamát, és segít a
vízvezeték rendszer jó állapotának fenntartásában.
8. A párologtatóban egy elektromosfűtőszál és termosztát van,
amely védelmet biztosít a víz megfagyása ellen –25°C-os külső
hőmérsékletig. A vízvezeték rendszer minden más a
berendezésen kívül található részét védeni kell a fagy ellen.
9. A hővisszanyerő berendezésből öntse ki télen a vizet, kivéve ha a
vízhez a megfelelő arányban etilénglikolt kever.
10. A berendezés cseréje esetén az egész vízvezeték rendszert ki
kell üríteni és meg kell tisztítani az új berendezés beszerelése
előtt. Az új berendezés beindítása előtt ajánlatos a vizet a
megfelelő módon kezelni és a szokásos vizsgálatokat elvégezni.
11. Ha a vízvezetékbe fagyállóként glikolt önt, ügyeljen arra, hogy az
elszívónyomást csökkentse; a berendezés teljesítménye csökken,
Ábra 4C
Ábra 4B Ábra 4A
Ábra 4F Ábra 4E
Ábra 4G Ábra 4H
Ábra 4D
