![Daikin EWYQ570F-XS [84/208] Figura 4 requisitos de mínimos espaços](/img/pdf.png)
Daikin EWYQ570F-XS [84/208] Figura 4 requisitos de mínimos espaços
![Daikin EWYQ340F-XS [84/208] Figura 4 requisitos de mínimos espaços](/views2/1674672/page84/bg54.png)
D-EIMHP00604-14EU - 84208

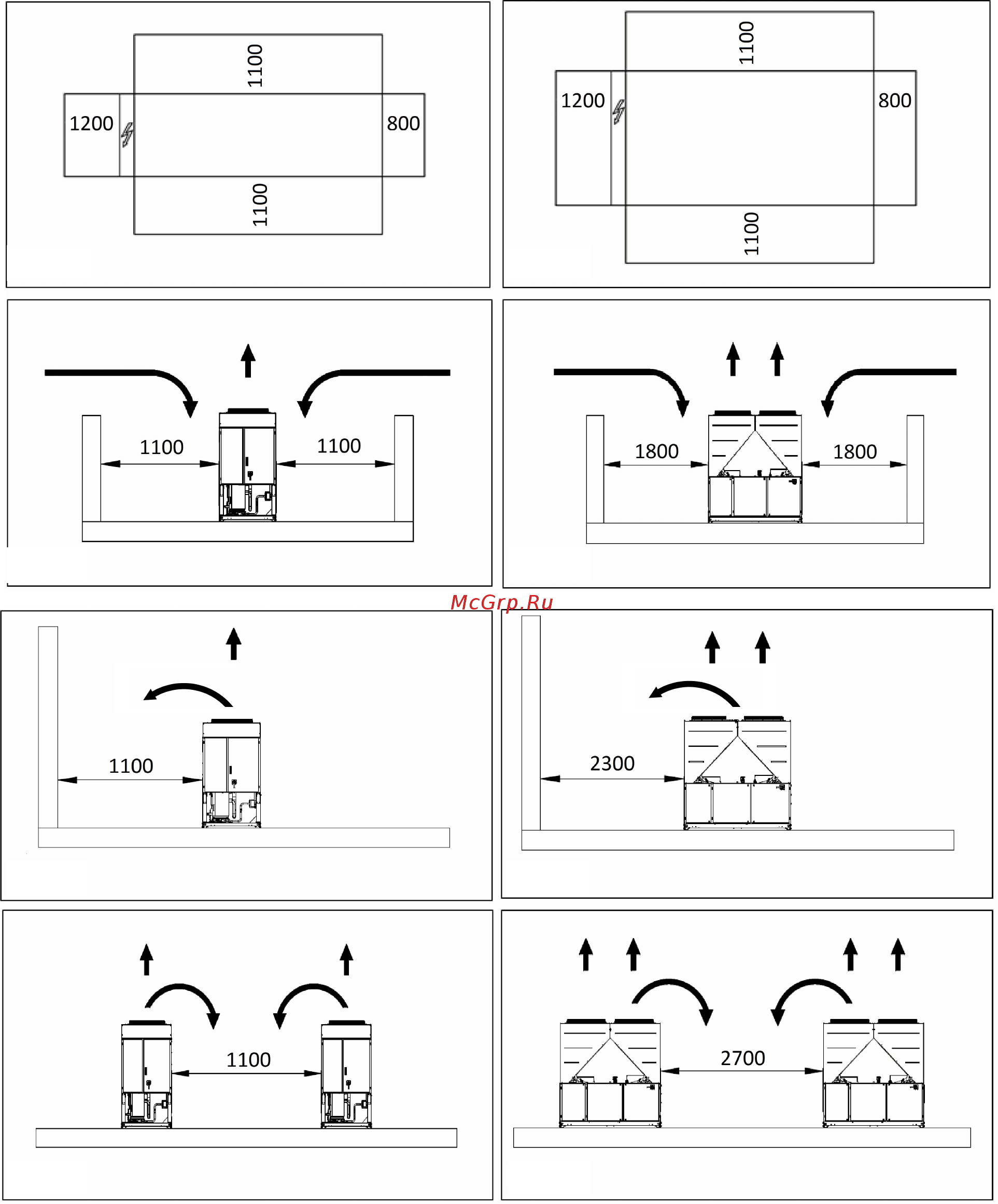

Figura 4 - Requisitos de mínimos espaços
7. Um filtro ou um dispositivo que possa remover as
partículas do fluido. O uso de um filtro prolonga a vida útil
do evaporador e da bomba e auxilia o sistema hidráulico a
manter-se em melhores condições.
8. O evaporador possui uma resistência elétrica de um
termóstato que garante a proteção contra o congelamento
da água em temperatura ambiente mínima de –25°C.
Todos os outros tubos de água/dispositivos hidráulicos
externos da unidade devem ser protegidos contra o
congelamento.
9. O dispositivo de recuperação de calor deve ser esvaziado
da água durante o período do inverno, exceto se for
adicionado ao circuito hidráulico uma mistura de
etilenoglicol na percentagem apropriada.
10. Se a unidade for substituída, todo o sistema hidráulico
deve ser esvaziado e limpo antes que a nova unidade seja
instalada. Antes de ativar a nova unidade aconselha-se
Fig. 4C
Fig. 4B Fig. 4A
Fig. 4F Fig. 4E
Fig. 4G Fig. 4H
Fig. 4D
