D-EIMHP00604-14EU - 154/208

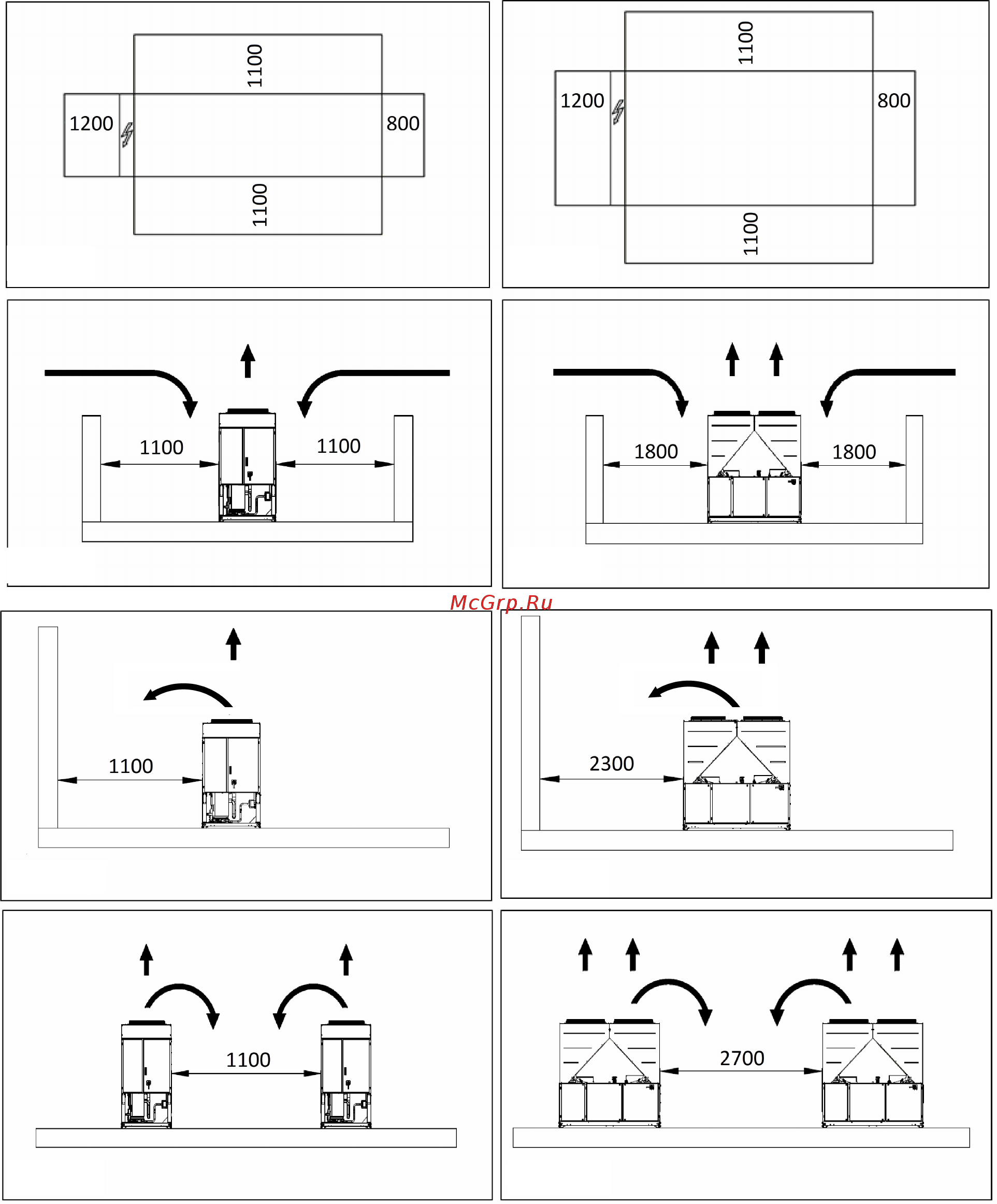

Slika 4 - Minimalni prostorni rekviziti
7. Jedan filtar ili uređaj koji bi mogao odstranjivati čestice fluida.
Uporaba filtra produljuje životni vijek isparivača i pumpe te
pomaže održavanje hidrauličnog sustava u optimalnim uvjetima.
8. Isparivač ima električni otpornik sa termostatom koji garantira
zaštitu od zaleđivanja vode na minimalnoj ambijentalnoj
temperaturi od –25°C. Sve druge cijevi za vodu/hidraulični uređaji
cjeline stoga trebaju biti zaštićeni od zaleđivanja.
9. Uređaj za nadoknađivanje topline se treba isprazniti od vode
tijekom zimske sezone, osim u slučaju u kojem se u hidraulični
krug doda mješavina glikolnog etilena u prikladnom postotku.
10. U slučaju da dođe do zamjene cjeline, cijeli hidraulični krug se
treba isprazniti i očistiti prije instalacije nove cjeline. Prije
pokretanja nove cjeline, savjetujemo Vam obavljanje regularnih
testova i prikladnih kemijskih tretmana vode.
Slika 4C
Slika 4B Slika 4A
Slika 4F
Sli
ka 4E
Slika 4G Slika 4H
Slika 4D
