2.3 Устройство контроллера

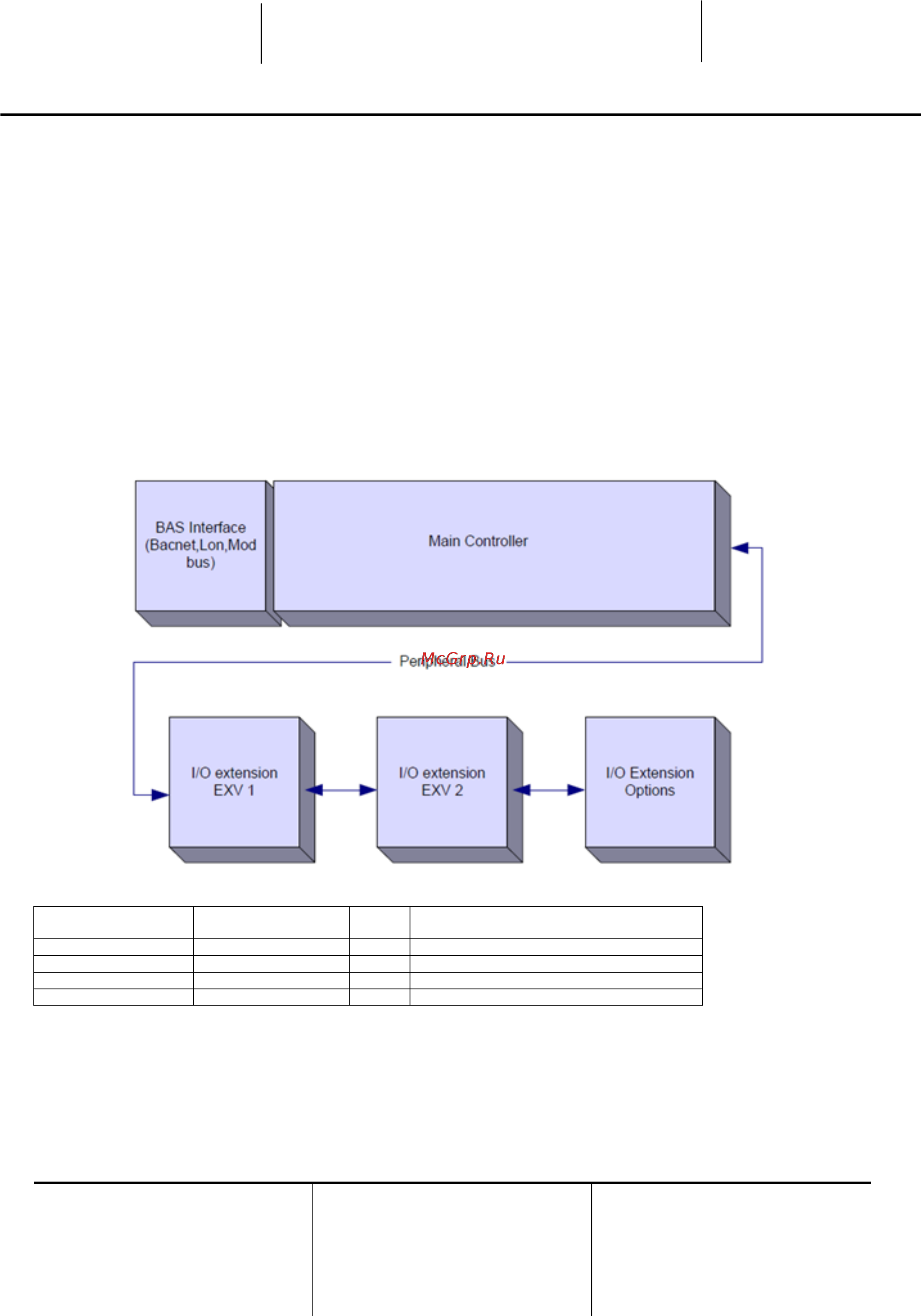

Контроллер имеет следующую общую архитектуру:
Контроллер агрегата (UC)
Модули расширения ввода-вывода, их состав зависит от конфигурации агрегата
Коммуникационные интерфейсы по выбору
Периферическая шина для подключения модулей расширения ввода-вывода к главному
контроллеру.
Контроллер/
Модуль расширения
Код детали Siemens
Адрес
Использование
Главный контролер
POL638.00/MCQ
н/д
Используется во всех конфигурациях
Модуль EEXV № 1
POL94E.00/MCQ
3
Используется во всех конфигурациях
Модуль EEXV № 2
POL94E.00/MCQ
5
Используется в 2-контурной конфигурации
Модуль дополнений
POL965.00/MCQ
18
Используется, если нужны доп. опции
Все платы запитываются непосредственно от сети питания агрегата (24 В пер. тока). Платы
расширения могут запитываться непосредственно от контроллера агрегата. Все платы также
могут поставляться с блоком питания 24 В пост. тока. Блоки питания поставляются в двух
разных вариантах:
Пер. ток: 24 В 20% (частота 4565 Гц)
