EWWQ090G – EWWQ720L – R410A – Охладители c водяным
охлаждением и спиральным компрессором
EWLQ090G – EWLQ720L – R410A – Без конденсатора
EWHQ100G – EWHQ400G – R410A – Охладители с тепловым
насосом и спиральным компрессором
EWAQ-G 07555 SS – R410A – Охладители c воздушным
охлаждением и спиральным компрессором
EWAQ-G 08070 XS – R410A – Охладители c воздушным
охлаждением и спиральным компрессором
EWAQ-G 07560 XS – R410A – Тепловые насосы с воздушным
охлаждением и спиральным компрессором
Охладители с воздушным и водяным
охлаждением со спиральным компрессором и
тепловым насосом
Инструкция по
эксплуатации
EWWQ – EWLQ – EWHQ
EWAQ – EWYQ
Охладитель с воздушным или
водяным охлаждением со
спиральным компрессором и
тепловым насосом
D-EOMHW00107-15RU
Инструкция по эксплуатации
57

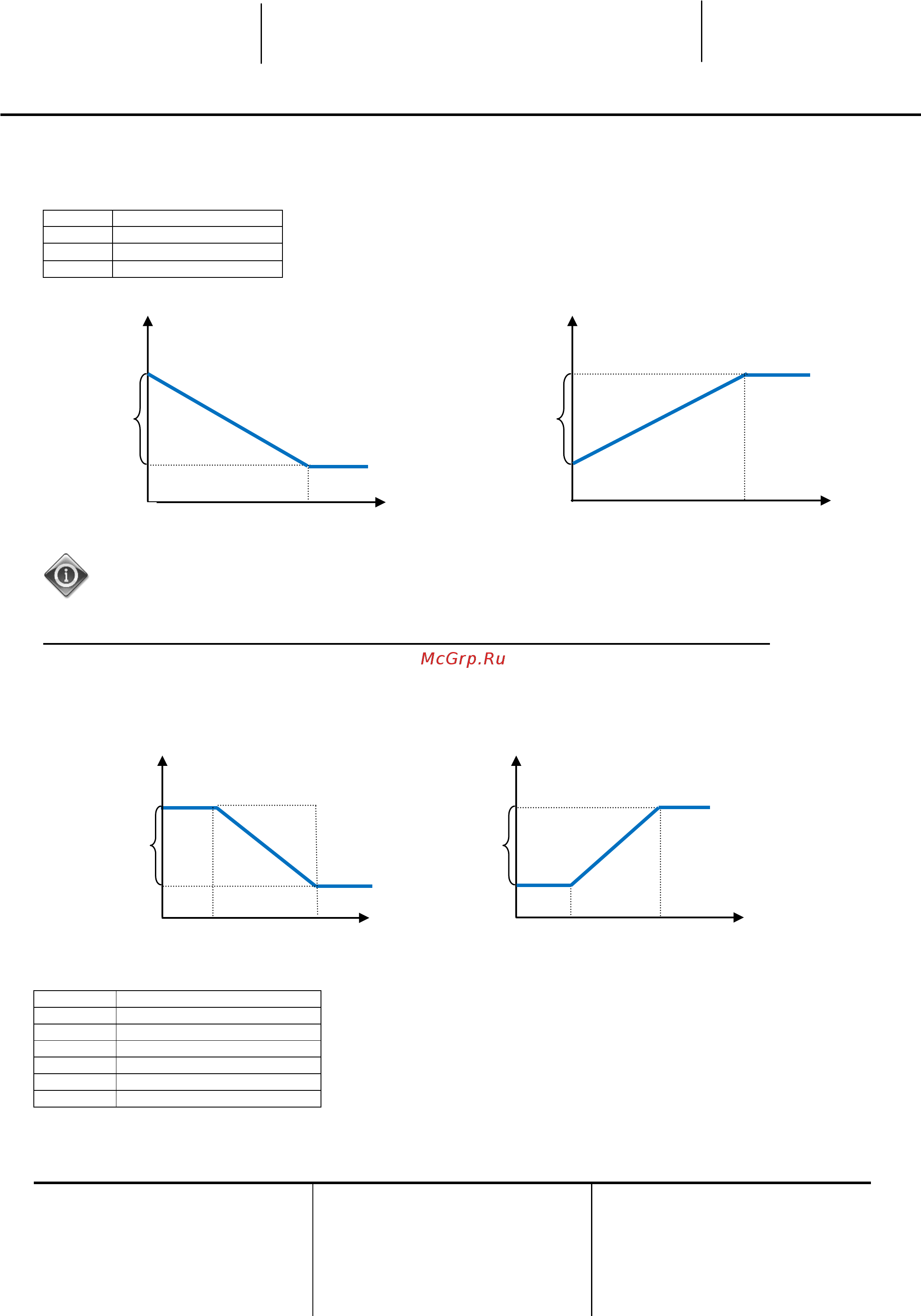

Когда разница температур испарителя/конденсатора упадет ниже значения SRΔT, сдвиг
уставки LWT начнет применяться с нарастанием, до значения MR, при котором разница
температур равна нулю
Параметр Return Reset может отрицательно повлиять на работу охладителя при
работе с переменным расходом. Не рекомендуется придерживаться этой
стратегии при инверторном управлении расходом воды.
Сброс уставки по температуре наружного воздуха (OAT) — только возд. охл.
Активная уставка рассчитывается с учетом поправки, которая зависит от температуры
наружного воздуха.
MR
Макс. сброс
AS
Активная уставка
LWT SP
Целевое значение LWT
MROAT-C
Макс. сброс при охл. OAT
SROAT-C
Сброс запуска при охл. OAT
MROAT-H
Макс. сброс при нагр. ОАТ
SROAT-H
Сброс запуска при нагр. ОАТ
MR
Макс. сброс
AS
Активная уставка
SRT
Start Reset DT
LWT SP
Целевое значение LWT
OAT
AS
LWT SP
LWT SP – MR
MR
Режим нагрева
MROAT-C
OAT
AS
LWT SP
LWT SP + MR
MR
Режим охлаждения
SROAT-C
SROAT-H
MROAT-H
0
SRT
AS
LWT SP
LWT SP – MR
MR
Режим нагрева
SRT
Исп. T
AS
LWT SP
LWT SP + MR
MR
Режим охлаждения
Исп. T
Конд. T
0
