3.9 Встроенный веб-интерфейс
Встроенный веб-интерфейс контроллера агрегата позволяет отслеживать работу агрегата
по локальной сети. В зависимости от конфигурации сети, IP-адрес контроллера может быть
статическим или может выдаваться DHCP-сервером.

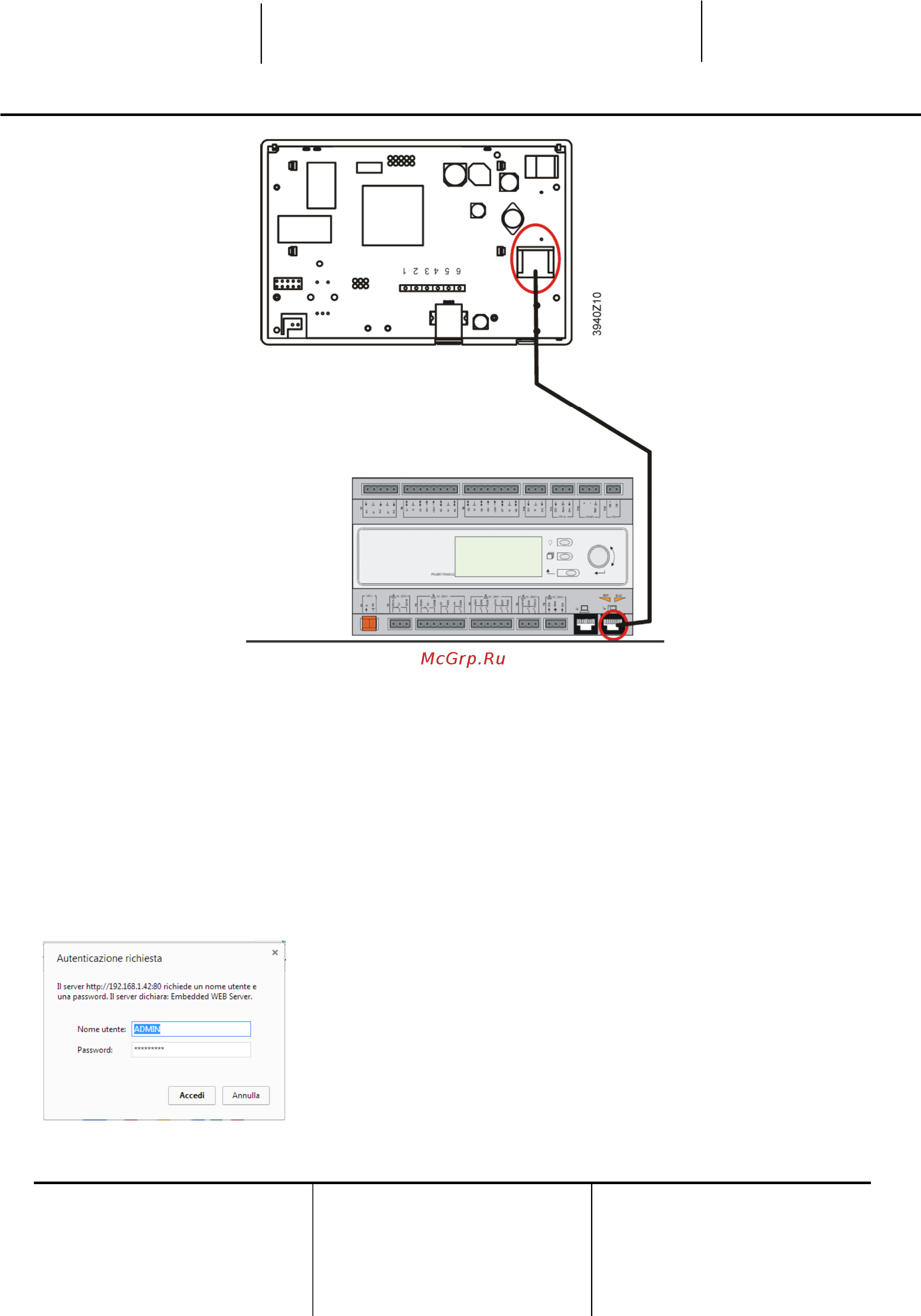

Используя обычный веб-браузер, с обычного ПК можно зайти на контроллер агрегата, введя
его IP-адрес или имя узла, которые отображаются на странице About Chiller (Об агрегате),
доступной без ввода пароля.
При подключении будет выдан запрос на ввод имени пользователя и пароля (см. рисунок
ниже):
Чтобы получить доступ к веб-интерфейсу, введите следующие учетные данные:
