EWWQ090G – EWWQ720L – R410a – Охладители c водяным охлаждением и
спиральным компрессором
EWLQ090G – EWLQ720L – R410a – Без конденсатора
EWHQ100G – EWHQ400G – R410a – Охладители с тепловым насосом и спиральным
компрессором
EWAQ-G 07555 SS – R410a – Охладители c воздушным охлаждением и спиральным
компрессором
EWAQ-G 08070 XS – R410a – Охладители c воздушным охлаждением и спиральным
компрессором
EWAQ-G 07560 XS – R410a – Тепловые насосы с воздушным охлаждением и
спиральным компрессором
Охладители с воздушным и водяным охлаждением со
спиральным компрессором и тепловым насосом
Инструкция по
эксплуатации
Инструкция по эксплуатации
16
EWWQ – EWLQ – EWHQ
EWAQ – EWYQ
Охладитель с воздушным или
водяным охлаждением со
спиральным компрессором и
тепловым насосом
D-EOMHW00107-15RU
Пост. тока: 24 В 10%
При подключении питания прямо к платам расширения соблюдайте полярность G-G0. При
нарушении полярности не будет работать связь с периферической шиной, а сами платы
могут быть повреждены.

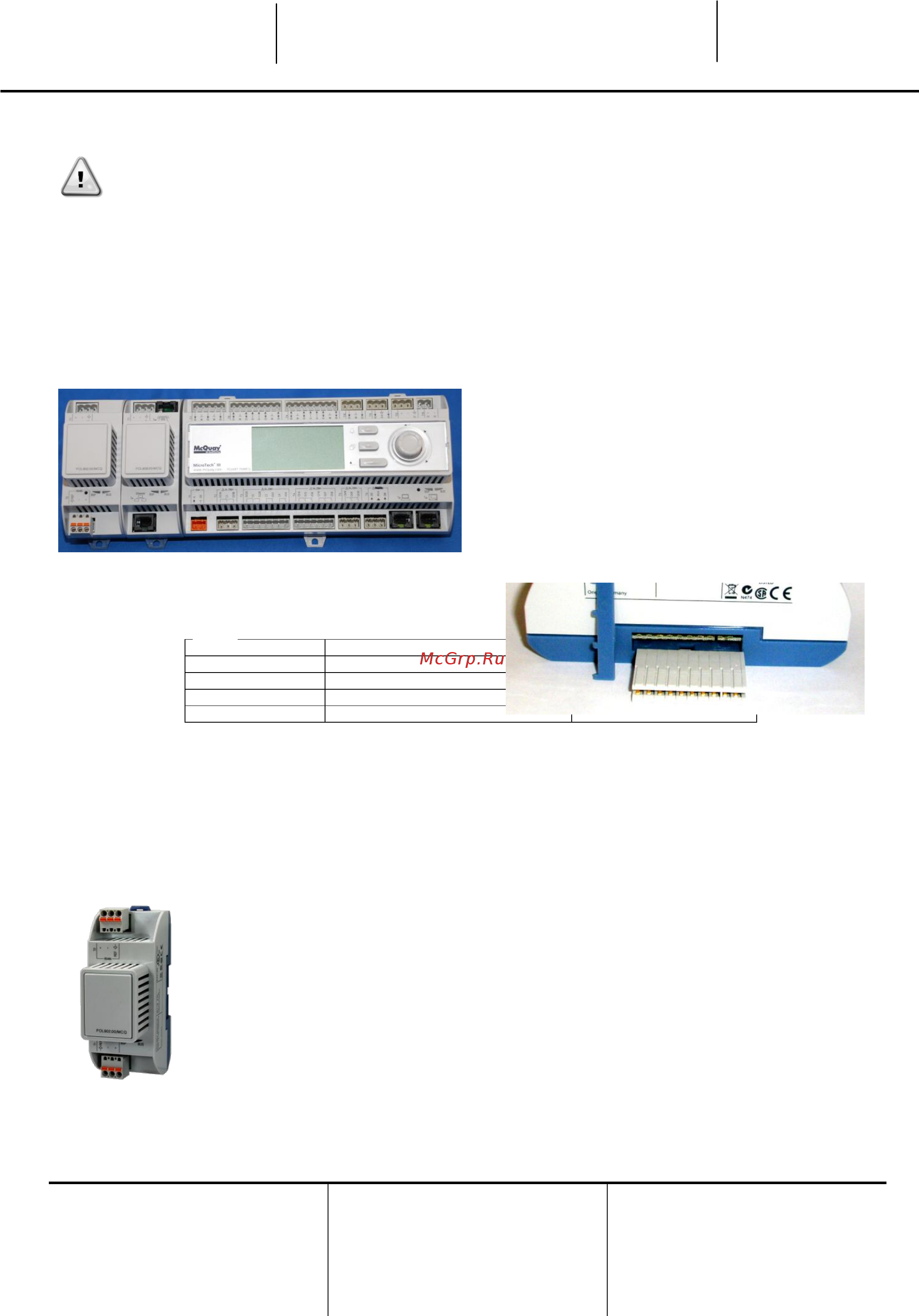

2.4 Модули связи
Любой их перечисленных ниже модулей может быть подключен прямо к левой стороне
главного контроллера и использоваться для обеспечения работы BAS или другого
дистанционного интерфейса. Одновременно к контроллеру могут быть подключены не
более трех модулей. Для подключения требуется выбить крышки на контроллере агрегата
из модуле связи, как показано на рисунках ниже.
При включении контроллер должен самостоятельно их обнаружить и настроить. После
снятия модулей с агрегата необходима ручная настройка конфигурации.
Модуль
Код детали Siemens
Использование
BACnet/IP
POL908.00/MCQ
Опция
LON
POL906.00/MCQ
Опция
Modbus
POL902.00/MCQ
Опция
BACnet/MSTP
POL904.00/MCQ
Опция
Вся информация о поддерживаемых протоколах и порядок установления связи с BMS
содержится в отдельных документах.
2.4.1 Установка модуля Modbus
В случае соединения Modbus с BMS в агрегат необходимо установить соответствующий
модуль. Его необходимо подключить к контроллеру агрегата в соответствии с инструкцией
из предыдущего раздела.
