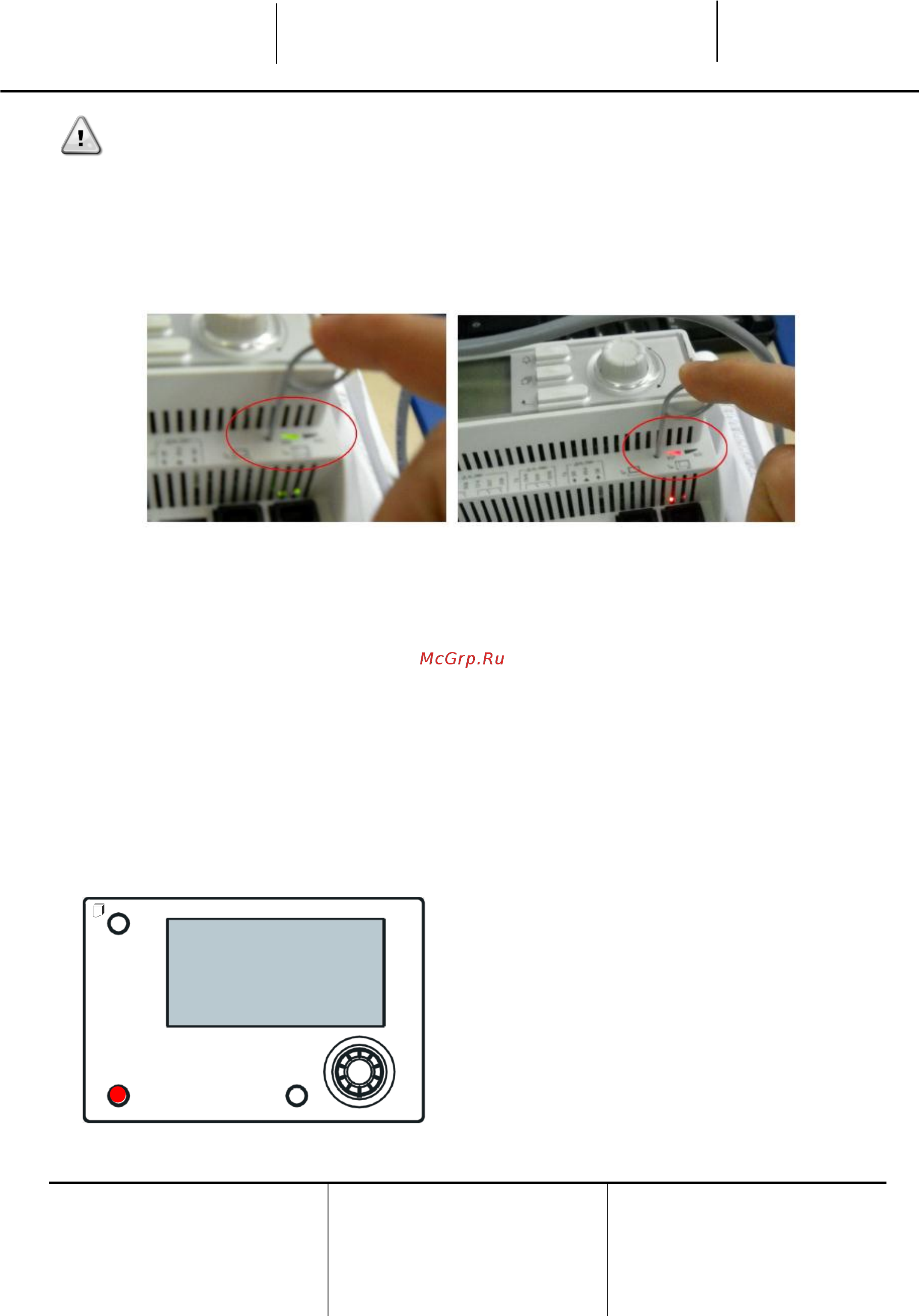

Служебный микропереключатель является электронным компонентом. Излишнее
давление на него может повредить контроллер агрегата. Не прикладывайте слишком
большое усилие, чтобы не нанести вред агрегат.
Удерживая служебный микропереключатель нажатым, включите питание контроллера
выключателем Q12. После небольшой задержки начнет мигать зеленый индикатор BSP.
Когда это произойдет, отпустите служебный микропереключатель. Начнется процесс
обновления. Он сопровождается миганием индикатора BSP поочередно зеленым и красным
светом.
При обновлении BSP его индикатор выключится. Если это произошло, процесс обновления
необходимо повторить. Если индикатор BSP перестанет мигать и загорится желтым светом,
это означает, что процесс был завершен, а контроллер должен быть перезапущен.
После перезапуска индикатор BSP во время загрузки будет мигать зеленым светом, после
чего остановится на зеленом, это означает, что он вошел в штатный рабочий режим. Теперь
можно восстановить сохраненные ранее настройки и перезапустить агрегат.
3.8 Дополнительный дистанционный интерфейс пользователя
К контроллеру может быть подключен дополнительный внешний ЧМИ для дистанционного
управления. Дистанционный ЧМИ обладает всеми возможностями встроенного дисплея и,
дополнительно, индикацией аварийных сигналов через светодиод, расположенный под
кнопкой с колокольчиком.
