EWWQ090G – EWWQ720L – R410A – Охладители c водяным
охлаждением и спиральным компрессором
EWLQ090G – EWLQ720L – R410A – Без конденсатора
EWHQ100G – EWHQ400G – R410A – Охладители с тепловым
насосом и спиральным компрессором
EWAQ-G 07555 SS – R410A – Охладители c воздушным
охлаждением и спиральным компрессором
EWAQ-G 08070 XS – R410A – Охладители c воздушным
охлаждением и спиральным компрессором
EWAQ-G 07560 XS – R410A – Тепловые насосы с воздушным
охлаждением и спиральным компрессором
Охладители с воздушным и водяным
охлаждением со спиральным компрессором и
тепловым насосом
Инструкция по
эксплуатации
EWWQ – EWLQ – EWHQ
EWAQ – EWYQ
Охладитель с воздушным или
водяным охлаждением со
спиральным компрессором и
тепловым насосом
D-EOMHW00107-15RU
Инструкция по эксплуатации
27
Дистанционный интерфейс может быть заказан вместе с агрегатом и поставлен без
упаковки в качестве опции для полевой эксплуатации. Он также может быть заказан и после
доставки охладителя, порядок его установки и подключения на рабочей площадке описан
ниже.
Панель дистанционного управления запитывается прямо от контроллера агрегата.
Дополнительный блок питания не требуется.
Панель дистанционного управления обладает всеми возможностями ЧМИ контроллера, в
т. ч. функциями просмотра, изменения данных и параметров. Порядок навигации
аналогичен тому, что описан для контроллера агрегата в настоящем руководстве.
После включения дистанционного ЧМИ на его начальном экране отображаются
подключенные агрегаты. Выберите нужный агрегат и нажмите дисковую кнопку, чтобы
получить к нему доступ. Дистанционный интерфейс автоматически отображает
подключенные агрегаты, никаких действий для этого не требуется.
Список подключенных контроллеров вызывается длинным нажатием кнопки ESC.
Контроллер выбирается дисковой кнопкой.

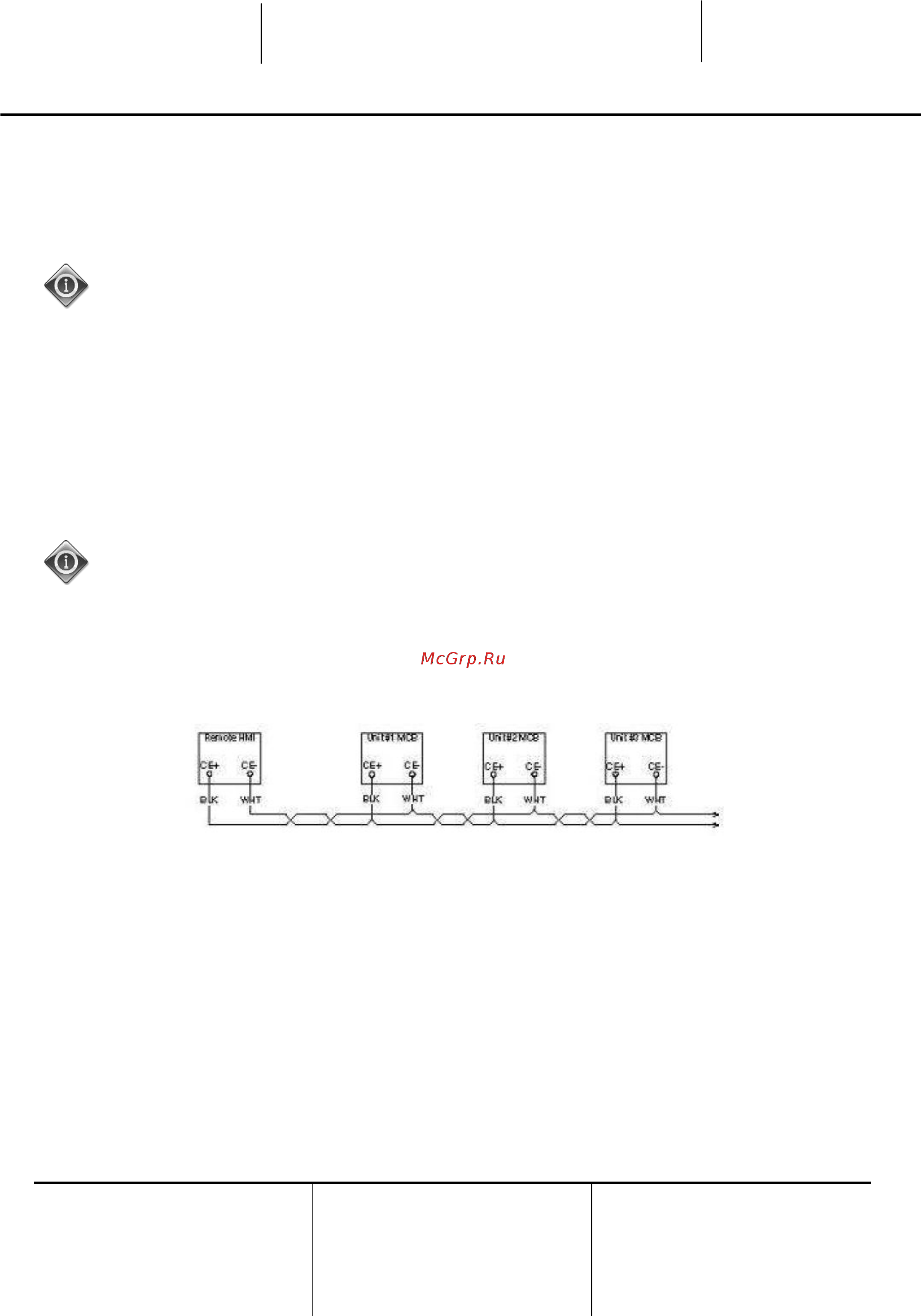

Длину кабеля дистанционного ЧМИ можно увеличить до 700 м, используя подключение
через технологическую шину на контроллере агрегата. По гирляндной схеме один ЧМИ
может быть подключен к 8 контроллерам (см. ниже). Подробную информацию см. в
отдельном руководстве по ЧМИ.
