4. файл OBH (поддержка различных языков и протоколов),
5. файл ЧМИ для Web (веб-интерфейс),
6. Файл облака.
Программное обеспечение этой линейки агрегатов не может использоваться на больших
контроллерах (POL687.xx/MCQ) других агрегатов. В случае возникновения вопросов,
обратитесь к своему представителю сервисного центра Daikin.
Перед тем как продолжить, следует отключить агрегат выключателем Q0 и выполнить
обычную процедуру останова.
Перед установкой ПО сделайте копию настроек контроллера на SD-карту с помощью пункта
меню Save/Restore (Сохранить/восстановить), дополнительную информацию см. в п. «Меню
сохранения и восстановления»).

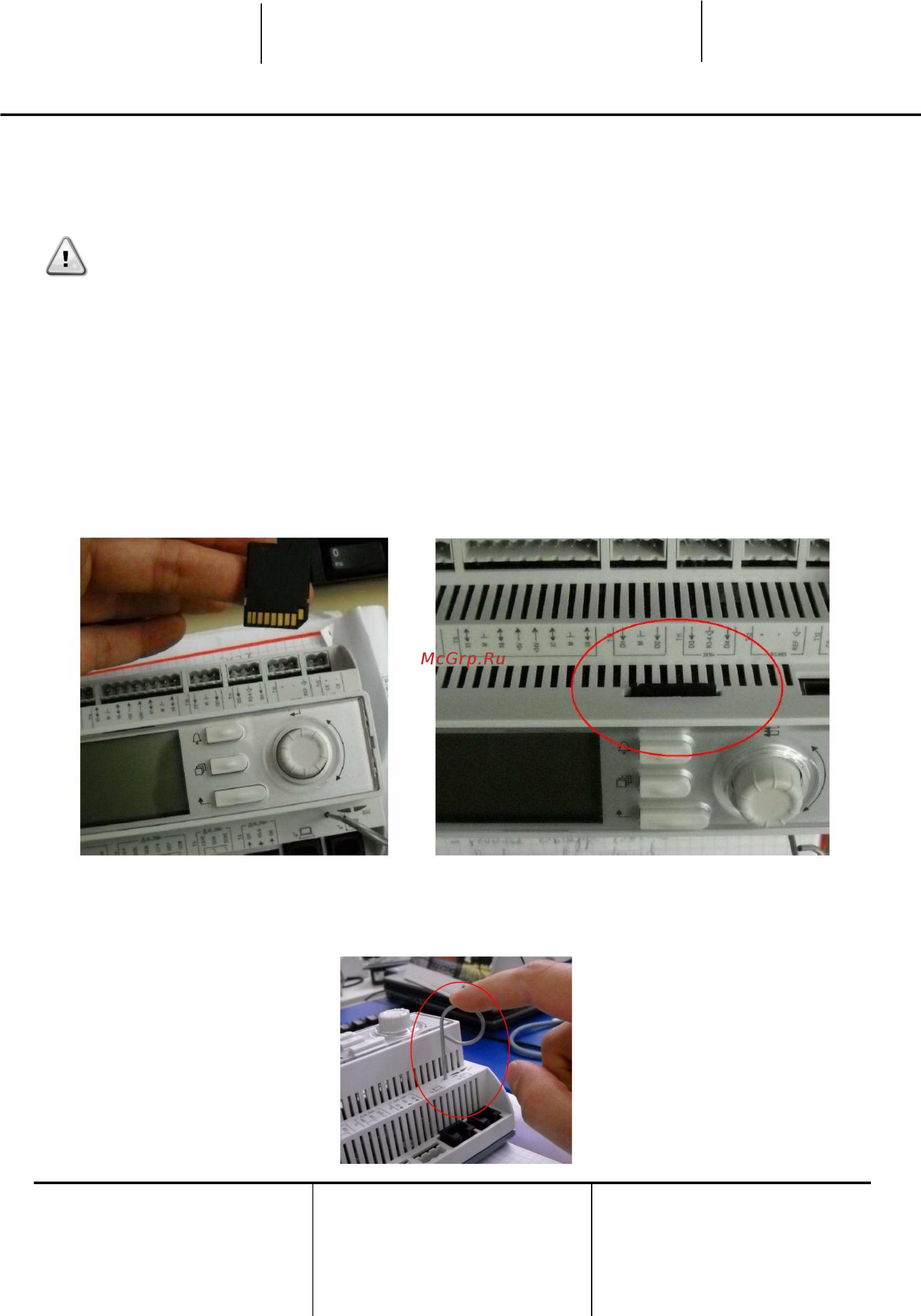

Отключите электропитание контроллера выключателем Q12 и вставьте SD-карту в разъем в
соответствии с рисунком контактными полосками к себе.
После этого вставьте шпильку в отверстие сброса, слегка надавите на служебный
микропереключатель и удерживайте его до начала процесса обновления.
