EWWQ090G – EWWQ720L – R410a – Охладители c водяным охлаждением и
спиральным компрессором
EWLQ090G – EWLQ720L – R410a – Без конденсатора
EWHQ100G – EWHQ400G – R410a – Охладители с тепловым насосом и спиральным
компрессором
EWAQ-G 07555 SS – R410a – Охладители c воздушным охлаждением и спиральным
компрессором
EWAQ-G 08070 XS – R410a – Охладители c воздушным охлаждением и спиральным
компрессором
EWAQ-G 07560 XS – R410a – Тепловые насосы с воздушным охлаждением и
спиральным компрессором
Охладители с воздушным и водяным охлаждением со
спиральным компрессором и тепловым насосом
Инструкция по
эксплуатации
Инструкция по эксплуатации
70
EWWQ – EWLQ – EWHQ
EWAQ – EWYQ
Охладитель с воздушным или
водяным охлаждением со
спиральным компрессором и
тепловым насосом
D-EOMHW00107-15RU
5.10.2 Электрические соединения
В этом разделе описываются все электрические соединения, необходимые для правильной
работы функции «ведущий-ведомый».
Здесь представлены только принципиальные электрические схемы.
5.10.2.1 Технологическая шина

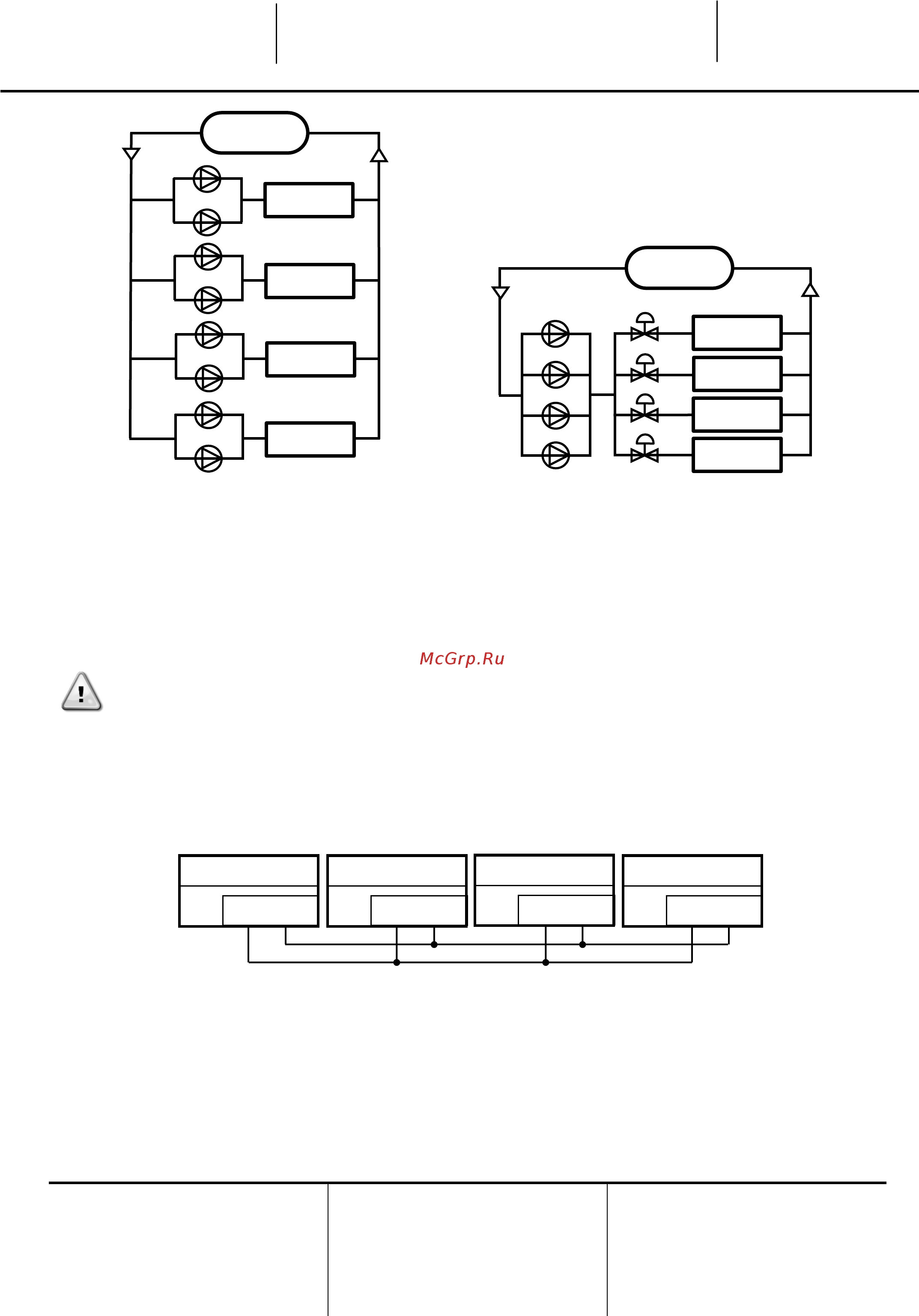

На следующей схеме показана схема соединений охладителей в сеть «ведущий-ведомый».
Начиная с первого охладителя, следует соединить параллельно все выводы PB [CE+ / CE-]
всех контроллеров, доступные на клеммной колодке заказчика. Нумерацию выводов см. в
табл. 1.7.
5.10.2.2 Датчик температуры воды на общем выпуске
Датчик температуры воды на общем выпуске следует подключать к ведущему охладителю
через клеммную колодку заказчика (датчик температуры функции «ведущий-ведомый»).
Нумерацию выводов см. в табл. 1.7.
5.10.2.3 Подключение насосов
Тип подключения насосов зависит от типа установки, в которой используется функция
«ведущий-ведомый».
CE- CE+
ВЕДУЩИЙ
CE- CE+
ВЕДОМЫЙ 1
CE- CE+
ВЕДОМЫЙ 2
CE- CE+
ВЕДОМЫЙ 3
ВЕДОМЫЙ 1
ЗДАНИЕ
ВЕДУЩИЙ
ВЕДОМЫЙ 2
ВЕДОМЫЙ 3
ЗДАНИЕ
ВЕДУЩИЙ
ВЕДОМЫЙ 1
ВЕДОМЫЙ 2
ВЕДОМЫЙ 3
Охладители с двумя насосами
Охладитель с разделенным
испарителем
