Руководство по эксплуатации GM521 00 000 РЭ





■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на

другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-

нов с регулируемым ВМП регулировкой расхода газа и осуществляется персоналом

специализированных организаций. Установку сопел при сборке плиты и ее ремонте

необходимо проводить в соответствии с таблицей 1.







■ Для подачи газа от кранов к горелкам применяются алюминиевые трубки ∅8х1, с

оформленными на концах воротниками для посадки сопел и установки их в газовые

краны.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.





Для замены сопел необходимо:

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

 Снять решетки стола, крышки, вынуть горелки, снять верхнюю панель;

Для того, чтобы снять верхнюю панель плиты, необходимо:

- взять упоры дверцы (входят в комплект поставки), вставить их в щель между верх-

ней панелью и боковой стенкой, примерно 100 мм от края плиты, и отжать зажимы,

блокирующие панель;

- приподнять переднюю часть панели и расцепить задние фиксаторы за счет подачи

детали на себя (задние фиксаторы - это элементы задних вилок (кронштейнов) рампы,

входящие в пазы задней стенки верхней панели);

- для установки верхней панели необходимо выполнить обратные действия, при этом

при закреплении стола обязательно используйте упоры дверцы: сначала отжать

правый зажим, отпустить панель и вытащить упор, затем провести аналогичные

действия с левой стороной. Помните, что защелкивание стола простым нажатием

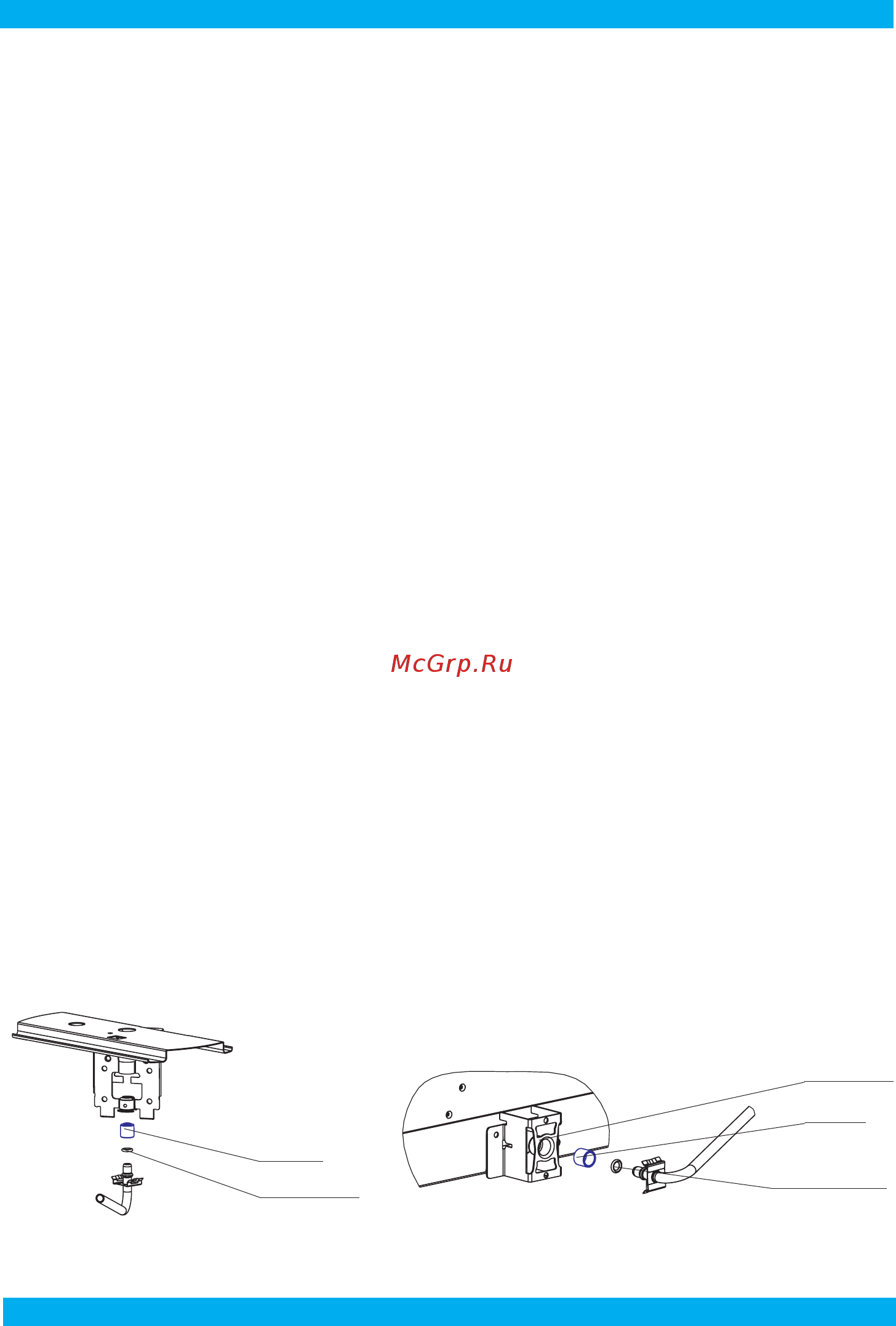

рис. 10

рис. 11

Сопло

Уплотнительное

кольцо

Сопло

Уплотнительное

кольцо

Замена сопла

горелок стола

Замена сопла

горелки пода

Держатель

сопла
