4.Разметить на стене отверстие под дюбель (саморез).
5.Отодвинуть плиту в сторону. Просверлить отверстие под дюбель (саморез), при этом
саморез должен быть не менее 3,8х40. Установить крепление на стену.
6.Установить плиту на место, совместив крепежное отверстие в креплении с отверстием
в кожухе. Убедившись, что плита находится в устойчивом положении, с помощью винта
4,2х9,5 присоединить крепление к плите.
Установка щитка на плиту (рис.2). Щиток находит-
ся внутри плиты под нижней горелкой. Выемку щитка
производить со стороны бетонного основания.
Щиток устанавливается в пазы, расположенные за
рабочим столом плиты в направлении, указанном
стрелками.
УСТАНОВКА

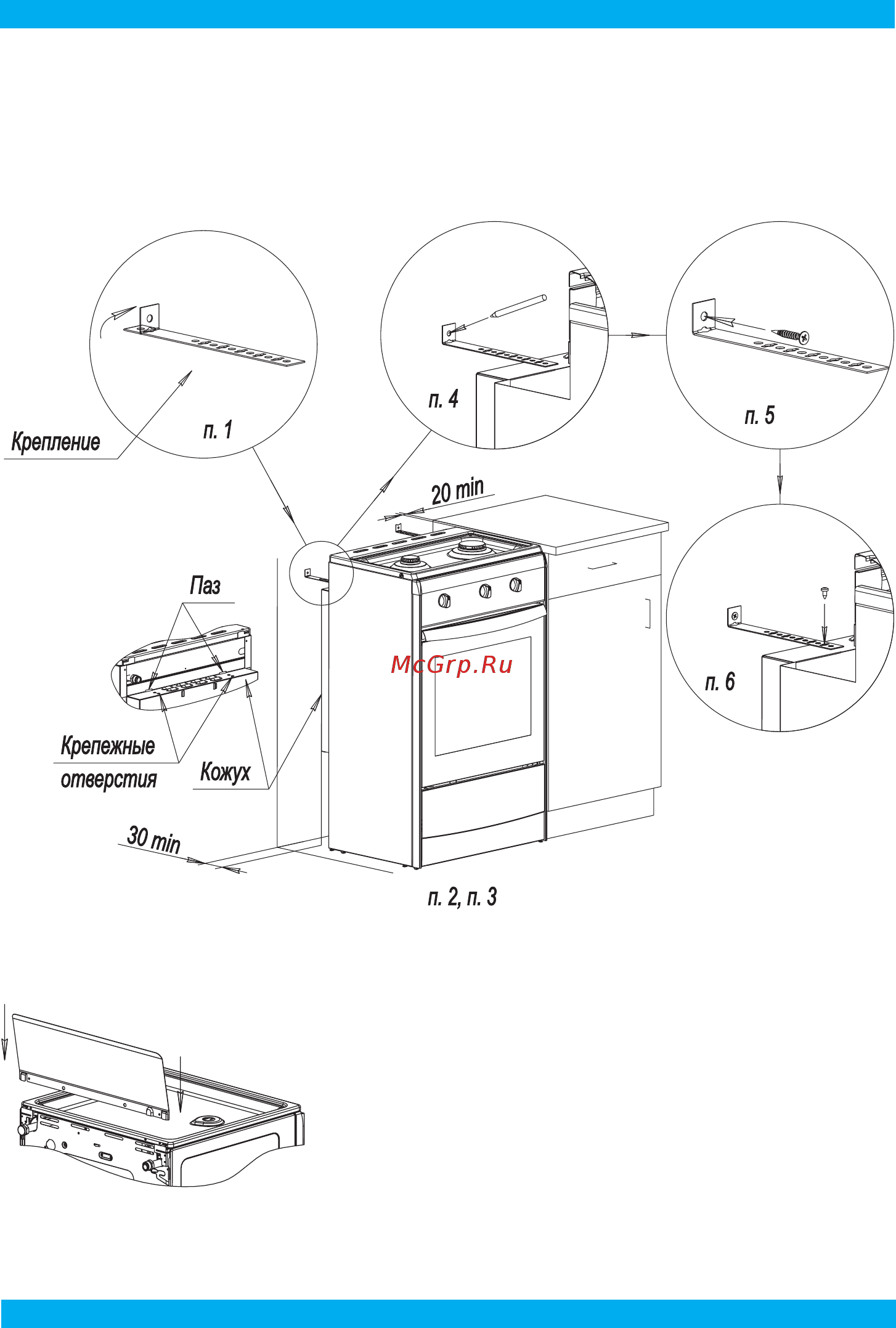

рис. 1
рис. 2
