Руководство по эксплуатации GM521 00 000 РЭ
17
на переднюю часть панели может привести к сколам эмали на краях панели и на-
рушению крепления;
Снять ручки управления, панель управления;
Снять кожух (газовый колпак) в случае замены сопла пода;
Снять установленные сопла, для этого отверткой необходимо отсоединить метал-
лическую защелку от отбортовки гнезда держателей сопла и вывести газоподводящую
трубку вместе с соплом из гнезда, затем снять сопло с трубки газа (рис.10). Резиновые
уплотнительные кольца рекомендуется оставить на трубках;
Поставить новые сопла, при этом необходимо следить, чтобы они были установле-
ны в соответствии с таблицей 1 (резиновые кольца при сборке необходимо смазать
силиконовой смазкой).
■ Для замены сопла горелки пода (см. рис. 11) необходимо отвинтить два винта крепле-
ния скобы держателя сопла, вытянуть скобу с соплом из горелки (на себя). Отверткой
отсоединить крепление от скобы и заменить сопло.
После установки сопла его стык проверить обмыливанием на герметичность, при этом
необходимо следить, чтобы они были установлены в соответствии с таблицей 1.
Для того, чтобы заменить винт малого пламени, необходимо:
- отвинтить ВМП и заменить его в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо обеспечивать соот-
ветствующие моменты затяжки крепежных элементов и соответствие винта малого
пламени виду газа, применяемого при эксплуатации плиты.
■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=0,4 Н·м.(0,04 кг·м).
Перед установкой винта его необходимо смазать маслом И-20А ГОСТ 20799-88. Тип
винта определяется видом газа
(природный или сжиженный) по
табл.1.
■ После замены ВМП его стык
проверить обмыливанием на
герметичность, при этом необхо-
димо следить, чтобы ВМП были
установлены в соответствии с
таблицей 1.
■ При переводе плит с природного на сжиженный газ и с одного давления на другое
для плит, оснащённых кранами c регулируемым ВМП, после замены сопла необходи-
мо отрегулировать ВМП. Регулирование расхода газа производится поворотом ВМП,
без его замены, до обеспечения устойчивого горения пламени горелки, при переводе
крана в положение «малое пламя», при этом все другие горелки должны работать в
положении «большое пламя».
■ Для кранов, у которых ВМП находится в штоке крана, регулировка осуществляется
узкой отверткой через отверстие в штоке.

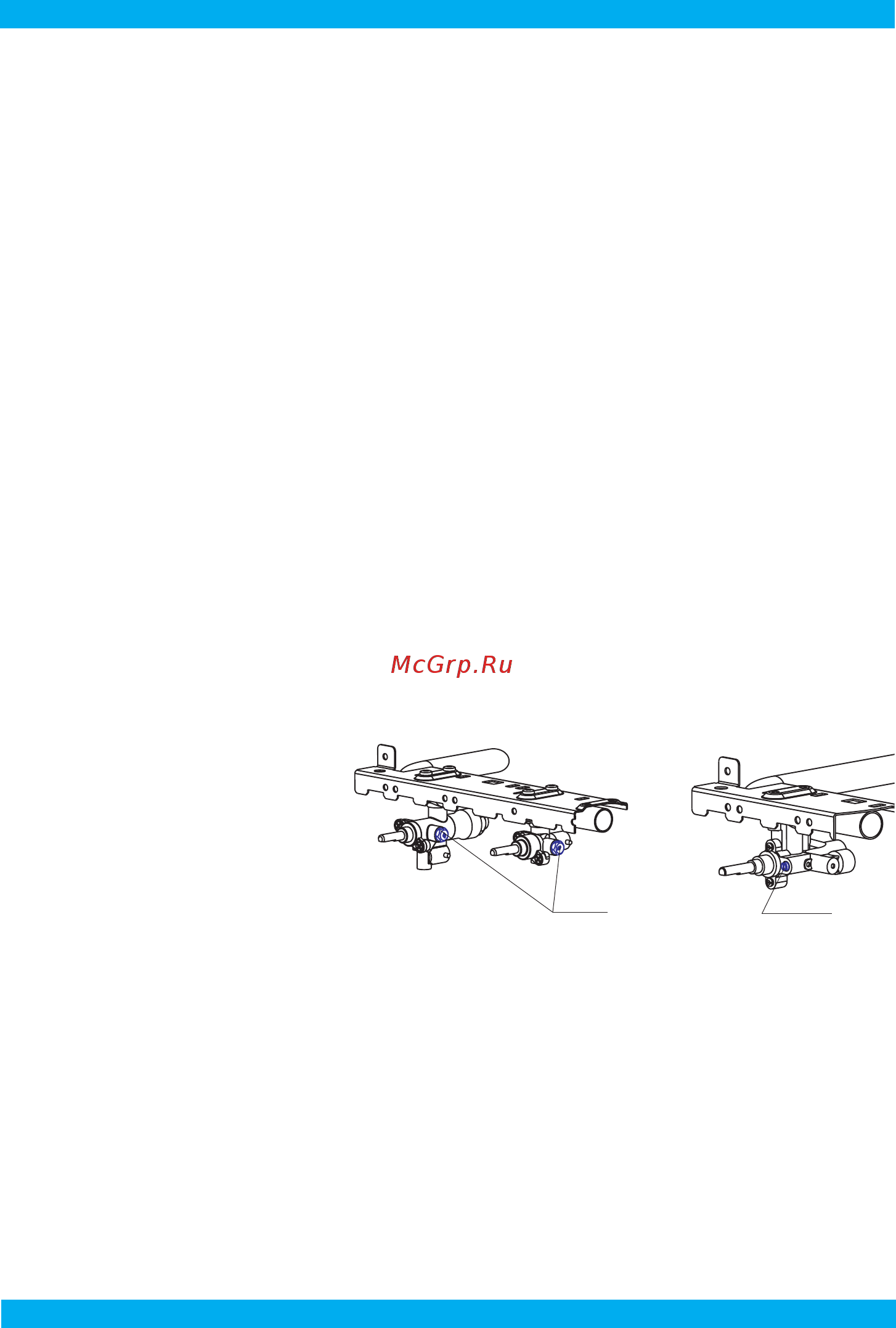

рис. 12
рис. 13
ВМП
ВМП
