![ASRock X58 Deluxe3 [102/218] Collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda](/img/pdf.png)
ASRock X58 Deluxe3 [102/218] Collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda
![ASRock X58 Deluxe3 [102/218] Collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda 2 collettori e connettori su scheda](/views2/1686716/page102/bg66.png)
102102
102102
102
ASRock X58 Deluxe3 Motherboard
ItalianoItaliano
ItalianoItaliano
Italiano
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore di SATAII
su questa cartolina base.
Connettori Serial ATAII Questi sei connettori Serial
(SATAII_1_2: ATAII (SATAII) supportano cavi
vedi p.2 Nr. 15) dati SATA per dispositivi di
(SATAII_3_4: immagazzinamento interni.
vedi p.2 Nr. 16) ATAII (SATAII) supportano cavi
(SATAII_5_6: SATA per dispositivi di memoria
vedi p.2 Nr. 17) interni. L’interfaccia SATAII
attuale permette velocità di
trasferimento dati fino a
3.0 Gb/s.
Lato del Pin1 con la striscia
rossa

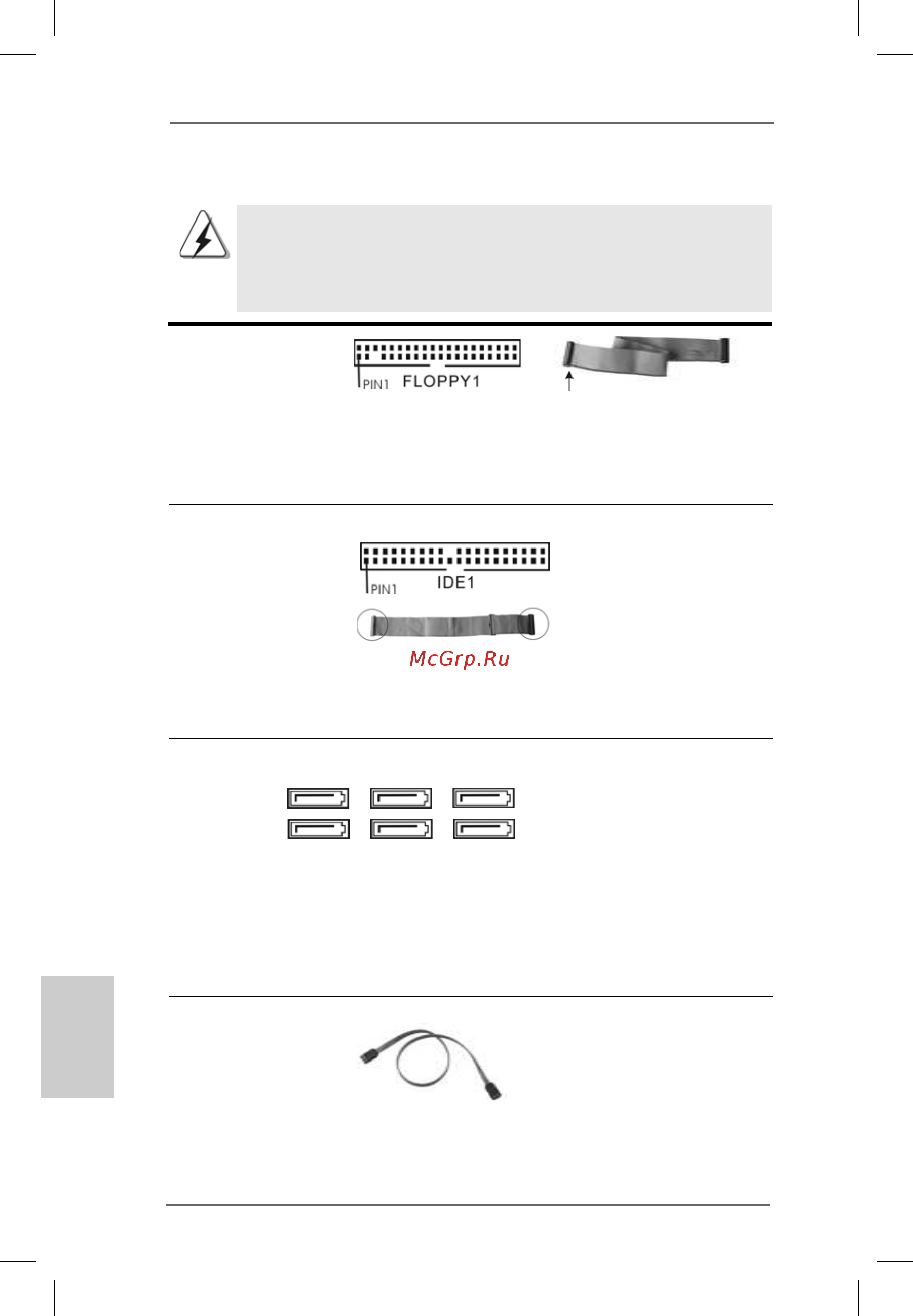

2.9 Collettori e Connettori su Scheda2.9 Collettori e Connettori su Scheda
2.9 Collettori e Connettori su Scheda2.9 Collettori e Connettori su Scheda
2.9 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON installare
cappucci per jumper su questi collettori e connettori. L’installazione di
cappucci per jumper su questi collettori e connettori provocherà danni
permanenti alla scheda madre!
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 Nr. 27)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 14)
Connettore blu Connettore nero
alla schedamadre all’hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
SATAII_5_6 SATAII_3_4 SATAII_1_2
